申请日2014.09.12
公开(公告)日2014.12.17
IPC分类号F24H9/00; F24H7/00
摘要
本发明涉及一种基于淋浴废水余热利用的节能型淋浴系统，淋浴喷头连接淋浴用水混合器,淋浴用水混合器分别连接淋浴热水管道和淋浴调节用冷水管道，淋浴热水管道连接淋浴加热器,淋浴加热器与淋浴用冷水进口管道之间串接有淋浴废水余热利用装置。本发明将淋浴废水余热利用装置与传统淋浴系统相结合。淋浴用冷水首先在淋浴废水余热利用装置内通过换热管道获得来自淋浴废水的热量，然后再到淋浴加热器中进一步被加热成淋浴热水，淋浴热水与淋浴调节所用的冷水在淋浴用水混合器中进行混合，得到所需的淋浴用水。该系统可使淋浴废水的部分热量得到回收利用，进而降低淋浴用冷水在淋浴加热器中的吸热量，从而达到降低淋浴成本、充分利用能源和节约能源的目的。
权利要求书

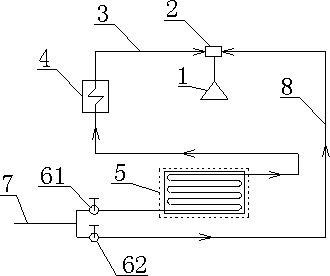

1.一种基于淋浴废水余热利用的节能型淋浴系统，包括淋浴喷头(1)、淋浴用水混合器(2)、淋浴热水管道(3)、淋浴加热器(4)、淋浴用冷水进口管道(7), 其特征在于：所述淋浴喷头(1)连接淋浴用水混合器(2), 淋浴用水混合器(2)分别连接淋浴热水管道(3)和淋浴调节用冷水管道(8)，淋浴热水管道(3)连接淋浴加热器(4),所述淋浴加热器(4)与淋浴用冷水进口管道(7)之间串接有用于获取淋浴废水的热量的淋浴废水余热利用装置(5)。
2.根据权利要求1所述的基于淋浴废水余热利用的节能型淋浴系统，其特征在于：所述淋浴废水余热利用装置(5)由上盖板(51)、下盖板(53)、四周型外壳(55)、进水管道(58)、出水管道(510)、换热管道(59)组成，四周型外壳(55)内置有换热管道(59)，换热管道(59)进水口通过四周型外壳(55)的下部管道口(56)连接进水管道(58)，换热管道(59)出水口通过四周型外壳(55)的上部管道口(57)连接出水管道(510)，四周型外壳(55)上端盖有上盖板(51)，上盖板(51)上设有淋浴废水进口(52)，下端固定连接下盖板(53)，下盖板(53)上设有淋浴废水出口(54)。
3.根据权利要求1所述的基于淋浴废水余热利用的节能型淋浴系统，其特征在于：所述淋浴用冷水进口管道(7)通过第一阀门(61)连接淋浴废水余热利用装置(5);所述淋浴用冷水进口管道(7)通过第二阀门(62)连接淋浴调节用冷水管道(8)。
4.根据权利要求2所述的基于淋浴废水余热利用的节能型淋浴系统，其特征在于：所述淋浴废水进口(52)为圆孔通道、淋浴废水出口(54)均为矩形通道，换热管道(59)为蛇形管道。
说明书
基于淋浴废水余热利用的节能型淋浴系统
技术领域
本发明涉及一种废水热量的利用系统，尤其是一种淋浴废水余热利用的节能型淋浴系统。
背景技术
淋浴是现代人普遍采用的洗浴方式，洗澡时通过淋浴喷头用热水来洗刷全身上下，既洁净了身体，又舒缓了身心，颇有成效。在冬天，热水淋浴后产生的废水的温度一般在40℃左右，这些温度较高的淋浴废水一般未经任何热量的回收利用便直接排放掉，无疑造成了热能的损失、能源的浪费，这与全社会所号召的节能环保精神背道而驰。
如果能将淋浴废水的热量进行回收利用，这对于降低淋浴成本、促进节约能源将大有裨益。因此，需要开发一种基于淋浴废水余热利用的节能型淋浴系统，即将开发的淋浴废水余热利用装置与传统淋浴系统相结合。在该系统中，淋浴用冷水首先在淋浴废水余热利用装置内通过换热管道获得来自淋浴废水的热量，即淋浴用冷水得到了预热，然后再到淋浴加热器中进一步被加热成淋浴热水，淋浴热水与淋浴调节所用的冷水在淋浴用水混合器中进行混合，得到所需的淋浴用水。该系统可使淋浴废水的部分热量得到回收利用，进而降低淋浴用冷水在淋浴加热器中的吸热量，从而达到降低淋浴成本、充分利用能源和节约能源的目的。该淋浴系统结构简单，且安装方便，热能利用率高。
发明内容
本发明是要提供一种基于淋浴废水余热利用的节能型淋浴系统，该淋浴系统的淋浴用冷水通过淋浴废水余热利用装置获得来自淋浴废水的热量，再到淋浴加热器中进一步被加热，得到所需的淋浴热水，进而使淋浴废水的部分热量得到回收利用。
为实现上述目的，本发明的技术方案是：.一种基于淋浴废水余热利用的节能型淋浴系统，包括淋浴喷头、淋浴用水混合器、淋浴热水管道、淋浴加热器、淋浴用冷水进口管道,淋浴喷头连接淋浴用水混合器, 淋浴用水混合器分别连接淋浴热水管道和淋浴调节用冷水管道，淋浴热水管道连接淋浴加热器,淋浴加热器与淋浴用冷水进口管道之间串接有用于获取淋浴废水的热量的淋浴废水余热利用装置。
淋浴废水余热利用装置由上盖板、下盖板、四周型外壳、进水管道、出水管道、换热管道组成，四周型外壳内置有换热管道，换热管道进水口通过四周型外壳的下部管道口连接进水管道，换热管道出水口通过四周型外壳的上部管道口连接出水管道，四周型外壳上端盖有上盖板，上盖板上设有淋浴废水进口，下端固定连接下盖板，下盖板上设有淋浴废水出口。
淋浴用冷水进口管道通过第一阀门连接淋浴废水余热利用装置;淋浴用冷水进口管道通过第二阀门连接淋浴调节用冷水管道。
淋浴废水进口为圆孔通道、淋浴废水出口均为矩形通道，换热管道为蛇形管道。
本发明的有益效果是：本发明将淋浴废水余热利用装置与传统淋浴系统相结合。淋浴用冷水首先在淋浴废水余热利用装置内通过换热管道获得来自淋浴废水的热量，即淋浴用冷水得到了预热，然后再到淋浴加热器中进一步被加热成淋浴热水，淋浴热水与淋浴调节所用的冷水在淋浴用水混合器中进行混合，得到所需的淋浴用水。该系统可使淋浴废水的部分热量得到回收利用，进而降低淋浴用冷水在淋浴加热器中的吸热量，从而达到降低淋浴成本、充分利用能源和节约能源的目的。该淋浴系统结构简单，且安装方便，热能利用率高。
