申请日2014.09.16
公开(公告)日2014.12.10
IPC分类号C02F11/12; C02F11/18
摘要
本发明公开了一种太阳能处理餐厨垃圾及污泥速干的回风外循环系统,它包括吸气装置、与吸气装置相连接的压缩风机、与压缩风机相连接的干燥器、与干燥器相连接的加热器,以及与加热器相连接的进气装置;所述吸气装置的出气口通过吸气总管与压缩风机的进气口连接,所述进气装置的进气口通过进气总管与加热器的出气口连接。本发明使空气能在太阳能餐厨垃圾及污泥系统内循环使用,大大增大了处理能力、提高了太阳能处理餐厨垃圾及污泥系统的效率,并且能够使太阳能蒸发器内的温度保持平衡。
权利要求书

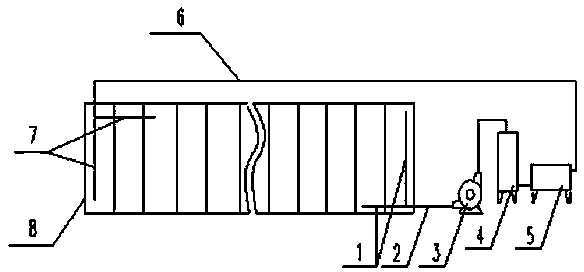

1.一种太阳能处理餐厨垃圾及污泥速干的回风外循环系统,其特征在于:它包括吸气装置(1)、与吸气装置(1)相连接的压缩风机(3)、与压缩风机(3)相连接的干燥器(4)、与干燥器(4)相连接的加热器(5),以及与加热器(5)相连接的进气装置(7)。
2.根据权利要求1中所述的太阳能处理餐厨垃圾及污泥速干的回风外循环系统,其特征在于:所述吸气装置(1)的出气口通过吸气总管(2)与压缩风机(3)的进气口连接,所述进气装置(7)的进气口通过进气总管(6)与加热器(5)的出气口连接。
3.根据权利要求1中所述的太阳能处理餐厨垃圾及污泥速干的回风外循环系统,其特征在于:所述吸气装置(1)和进气装置(7)安装在太阳能蒸发器(8)内,吸气装置(1)和进气装置(7)分别位于太阳能蒸发器(8)的两端。
4.根据权利要求1中所述的太阳能处理餐厨垃圾及污泥速干的回风外循环系统,其特征在于:所述吸气装置(1)设有两个进气口和一个出气口,所述进气装置(7)设有一个进气口和两个出气口。
5.根据权利要求4中所述的太阳能处理餐厨垃圾及污泥速干的回风外循环系统,其特征在于:所述吸气装置(1)的两个进气口互相垂直,一个处于水平方向另一处于竖直方向;所述进气装置(7)的两个出气口互相垂直,一个处于水平方向另一处于竖直方向。
6.根据权利要求2或4中所述的太阳能处理餐厨垃圾及污泥速干的回风外循环系统,其特征在于:所述吸气装置(1)的出气口位于太阳能蒸发器(8)的下方,所述进气装置(7)的进气口位于太阳能蒸发器(8)的上方。
7.根据权利要求1中所述的太阳能处理餐厨垃圾及污泥速干的回风外循环系统,其特征在于:所述压缩风机(3)的出气口连接干燥器(4)的进气口,干燥器(4)的出气口连接加热器(5)的进气口。
8.根据权利要求1中所述的太阳能处理餐厨垃圾及污泥速干的回风外循环系统,其特征在于:所述加热器(5)的热源采用温度在60摄氏度的低品质热源,其包括地源热泵、工厂剩余尾气以及多余热水。
说明书
太阳能处理餐厨垃圾及污泥速干的回风外循环系统
技术领域
本发明涉及一种餐厨垃圾及污泥处理系统,具体涉及一种太阳能处理餐厨垃圾及污泥速干的回风外循环系统。
背景技术
现有太阳能处理餐厨垃圾及污泥系统主要是利用太阳能蒸发器对餐厨垃圾及污泥进行干化处理,其优点是设备简单实用,处理流程短,出水水质好,其缺点是效率低,难以调整太阳能蒸发器内的温度平衡。
发明内容
本发明的目的就是针对上述现有技术的不足,提供了一种处理效率高的太阳能处理餐厨垃圾及污泥速干的回风外循环系统。
本发明采取的技术方案是:
一种太阳能处理餐厨垃圾及污泥速干的回风外循环系统,它包括吸气装置、与吸气装置相连接的压缩风机、与压缩风机相连接的干燥器、与干燥器相连接的加热器,以及与加热器相连接的进气装置。
所述吸气装置的出气口通过吸气总管与压缩风机的进气口连接,所述进气装置的进气口通过进气总管与加热器的出气口连接。
所述吸气装置和进气装置安装在太阳能蒸发器内,吸气装置和进气装置分别位于太阳能蒸发器的两端。
所述吸气装置设有两个进气口和一个出气口,所述进气装置设有一个进气口和两个出气口。所述吸气装置的两个进气口互相垂直,一个处于水平方向另一处于竖直方向;所述进气装置的两个出气口互相垂直,一个处于水平方向另一处于竖直方向。所述吸气装置的出气口位于太阳能蒸发器的下方,所述进气装置的进气口位于太阳能蒸发器的上方。
所述压缩风机的出气口连接干燥器的进气口,干燥器的出气口连接加热器的进气口。所述加热器的热源采用温度在60摄氏度的低品质热源,其包括地源热泵、工厂剩余尾气以及多余热水。
本发明的有益效果是:
使空气能在太阳能餐厨垃圾及污泥系统内循环使用,大大增大了处理能力、提高了太阳能处理餐厨垃圾及污泥系统的效率,并且能够使太阳能蒸发器内的温度保持平衡。
