申请日2000.01.24
公开(公告)日2001.01.17
IPC分类号C01B13/10; C02F1/78
摘要
一种用于污水处理的整体式污水处理臭氧发生器,该发生器的外表制作成装有各种电钮和仪表的柜式外壳,然后将臭氧发生、气体冷却、电气等三大部分全部组装在柜式外壳内。臭氧发生部分包括无油风泵、微型贮气罐、中效及高效过滤器、冷凝室和臭氧发生室。气体冷凝部分包括小型制冷压缩机、冷凝器、闸流管、蒸发器等。电气部分由面板控制屏、稳压器、3000伏升压变压器等组成,克服了已有技术的“设备群”,体积大、重量大、占地面积大、维护工作量大的缺点。

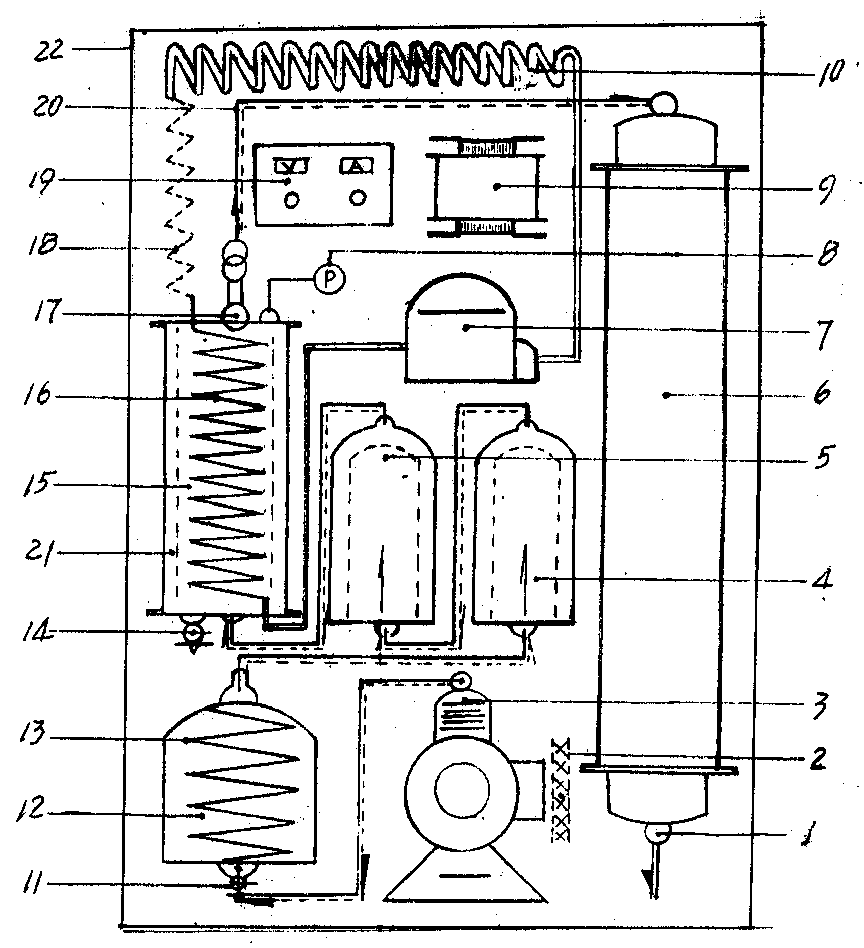

摘要附图
权利要求书
1、一种用于处理污水的整体式污水处理臭氧发生器，该臭氧发生器有一个 装有各种电钮和仪表的柜式外壳(22)，其特征在于将臭氧发生、气体冷凝、电气 等三大部份全部组装在柜式外壳(22)内：
a.臭氧发生部份：在臭氧发生器的底部装有无油风泵(3)、微型贮气罐(12); 中部装有中效过滤器(4)、高效过滤器(5)、冷凝室(21)及装在另一侧采用3000伏 电压的电真空管组发生臭氧的臭氧发生室(6)，以上各部件依次由管道相连，且 在臭氧发生室(6)的底部设有臭氧化气输出管道(1);
b.气体冷凝部份：在臭氧发生器的中部装有小型制冷压缩机(7)、装在冷凝室 内的冷凝器(16)，上部装有闸流管(18)、蒸发器(10)，以上四部件依次由管道相 连，形成封闭循环;
c.电气部份：这部份由面板控制屏、稳压器(19)、3000伏升压变压器(9)等组 成，稳压器和升压变压器安装在臭氧发生器接近上端的部位。
2、根据权利要求1所述的臭氧发生器，其特征在于在无油风泵(3)的进风口 装有初效过滤器(2)。
3、根据权利要求1所述的臭氧发生器，其特征在于设置了微型贮气罐(12)，且 罐内设有折向板(13)，罐底部设有导淋管(11)。
4、根据权利要求1所述的臭氧发生器，其特在于设置有冷凝室(21)且室内装 有水气分离器(15)，冷凝室底部装有自动排水阀(14)，顶部空气出口处装有转子 流量计(17)，顶部另一侧装有气压表(8)。
5、根据权利要求1所述的臭氧发生器，其特征在于柜式外壳(22)的上、下及 背后冲有足够的通风孔。
说明书
整体式污水处理臭氧发生器
本实用新型涉及一种用于污水处理的整体式污水处理臭氧发生器。
臭氧应用于水领域的研究始于1893年。人们采用人工制造臭氧技术，用于水 的消毒和污水处理。但目前人工制造臭氧主要是沿用18世纪的老模式，其特点是 采用1.3～1.8万伏的高压电激活氧气产生臭氧，这对使用安全性的要求很高，对 氧气或空气等原料气体的品质要求也很高。在臭氧发生之前，需配备空气压缩机、 气体干燥机、高效过滤器、配电屏等一系列设备，籍以净化气体。这便自然产生 了一个“设备群”，体积大、重量大、占地面积大，操作、维护、修理工作量大， 购置费用和运行费用都很高，使一些有需求的用户因场地、资金的限制而畏缩不 前。九十年代初出现的电真空发生臭氧技术使得改变上述不足之处成为可能。
本实用新型的目的是提供一种电压较氏，结构紧凑，体积小，重量轻，便于 包装运输、操作和维护，降低购置成本和运行费用，造型美观的整体式污水处理 臭氧发生器。
本实用新型的目的是这样实现的：将整体式污水处理臭氧发生器的外表制作 成一个装有各种电钮和仪表的柜式外壳，然后将臭氧发生、气体冷凝、电气等三 大部份全部组装在柜式外壳内。臭氧发生部份包括无油风泵、贮气罐、中效过滤 器、高效过滤器、冷凝室和臭氧发生室，以上各部件由管道依次相连，且在臭氧 发生室底部设有臭氧化气输出管道。气体冷却部份包括小型制冷压缩机、装在冷 凝室内的冷凝器、闸流管、蒸发器等，以上四部件依次由管道相连，自成封闭循 环。电气部份由面板控制屏、稳压器、3000伏升压变压器等组成。
本实用新型由于体积小，重量轻，占地面积和重量均为传统式臭氧发生机组 的1/10—1/5，包装运输和安装调试特别方便，购置成本是同等能力的进口臭氧 发生机组的25—35%，是国产机组的50%，适合第三世界用户的承受能力。其节 能效果显著，耗能只占国产机组的1/3。
