申请日2000.02.01
公开(公告)日2000.07.12
IPC分类号C02F9/14
摘要
本发明涉及城市污水的处理技术,是集厌氧、好氧于一体,采取上流式厌氧滤池、下流式厌氧滤池多级循环运行,结合生物接触氧化、沉淀、消毒的方法,污水中的大部分有机物依靠多级循环段厌氧分解,动力消耗低,运行费用只占传统污水处理工艺的三分之一左右,且占地省,设备投资少,比传统污水处理系统降低约三分之一左右,整个设备中采用PLC程序控制,控制点少,运行中管理非常简单、方便。

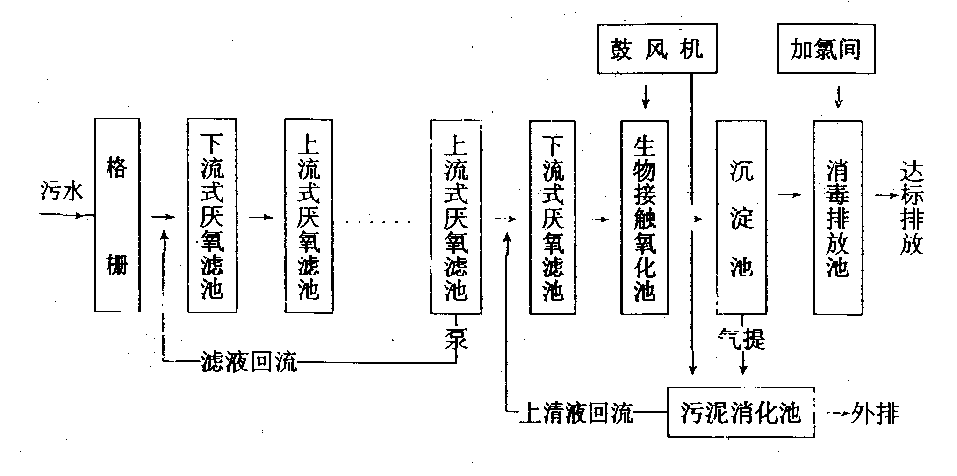

摘要附图
权利要求书
1.新颖城市污水处理工艺，其特征在于由如下各部分组成：污水经格栅井截 留粗粒杂物;经上流式厌氧滤池、下流式厌氧滤池多级循环逐步降解污水中的 有机物;多级循环中设置滤液回流装置;仍未降解和难降解的有机物在生物接 触氧化池中进一步分解;老化的生物膜及无机物经沉淀池去除;沉淀池底部的 污泥经气提移至污泥消化池;出沉淀池的清液消毒后排放。
2.根据权利要求1所述的城市污水处理工艺，其特征在于格栅井前后由粗格 栅、细格栅构成。
3.根据权利要求1所述的城市污水处理工艺，其特征在于污泥消化池上部设 有清液回流装置。
4.根据权利要求1、2、3之一所述的城市污水处理工艺，其特征在于多级 循环的前段为缺氧段，后段为厌氧段。
5.根据权利要求4所述的城市污水处理工艺，其特征在于缺氧段不超过整个 循环的1/3。
6.根据权利要求5所述的城市污水处理工艺，其特征在于多级循环的第一级 为上流式厌氧滤池。
7.根据权利要求5所述的城市污水处理工艺，其特征在于多级循环的最后一 级为上流式厌氧滤池。
8.根据权利要求5所述的城市污水处理工艺，其特征在于生物接触氧化池的 污水入口处设有水封。
说明书
新颖城市污水处理工艺
本发明涉及城市污水的处理技术，具体地说是一种集厌氧、好氧于一体的 新颖城市污水处理工艺。
传统的城市污水处理工艺以生物接触氧化法、活性污泥法居多，前者虽然 分解有机物效果良好，但动力消耗大，相应的配套设施多，后者虽动力消耗小， 但分解时间长甚至分解不完全，影响整体效果，因此出现了集厌氧、好氧于一 体的污水处理新工艺，如公告号为CN1175556A的申请公开了一种“大规模污 水处理设施”，其工艺流程参考图1，将被处理物中含有的砂和夹杂物进行沉 淀和厌氧性分解的第1和第2沉淀、分解室(1、2);利用连续供给的空气除 去有机物质的接触曝气室(3);使生成的微生物絮凝物和处理水固液分离的 最终沉淀室(4);将在最终沉淀室的底部沉淀的污泥运送至第1沉淀、分解室 和接触曝气室的污泥搬运装置;将未沉淀而直接流出的微细的絮凝物用过滤材 料进行二次处理的过滤、分解室(5);完全除去浮游物质后消毒细菌的砂过滤 床、活性炭过滤床和消毒槽(6)，本工艺对有机物质具有非常优良的除去效 率，但由于该工艺以好氧为主，进接触曝气室前的污水经二级沉淀池除杂，中 间同时进行厌氧分解，但不以厌氧分解为主，同时以均等化不同时间污水的不 同流量和浓度，从而减少曝气槽的冲击负荷，也就是说，接触曝气前的二道工 序主要起沉淀与调节作用，污水中的有机物绝大部分仍需依靠接触氧化分解， 接触曝气室的工作负荷仍无减轻，动力消耗较大，相应的运行费用高，曝气时 间也长，而太长的曝气时间会使微生物间的絮凝物形成不好，不易形成沉淀而 是以微细的絮凝物直接流出，为了保证出水质量，该工艺于沉淀池后又设置了 过滤、分解室(5)，其内置有多个过滤、分解板，以达到除去处理水中未分解的 有机物质和微细絮凝物，从而使整个工艺设备多，投资大，相应的占地面积也 多。
本发明正是为了克服上述不足，提供一种投资少、占地省、运行费用低、 处理周期短、管理方便且低动力的新颖城市污水处理工艺。
本发明的创新之处在于在集厌氧、好氧于一体的基础上，于过程中加大厌 氧处理，减轻好氧处理，即在生物接触氧化前采取上流式厌氧滤池、下流式厌 氧滤池多级循环运行，分解大部分的有机物质，对少部分难分解的或未分解的 有机物，再通过生物接触氧化处理。具体地说，新颖城市污水处理工艺，其特 征在于由如下各部分组成：污水经格栅井截留粗粒杂物;经上流式厌氧滤池、 下流式厌氧滤池多级循环逐步降解污水中的有机物;多级循环中设置滤液回流 装置;仍未降解和难降解的有机物在生物接触氧化池中进一步分解;老化的生 物膜及无机物经沉淀池去除;沉淀池底部的污泥经气提移至污泥消化池;出沉 淀池的清液消毒后排放。
城市污水首先经过格栅井，截留粗粒杂物及水中的漂浮物。所述的格栅井 前后由粗格栅、细格栅组成，污水首先经粗格栅去除大体积的杂物后再经细格 栅进一步去除稍细的浮游物质;经格栅后的污水进入由上流式厌氧滤池、下流 式厌氧滤池交错设置的多级循环，厌氧滤池中设置的填料层大于3米且均置有 布水装置及集水装置，避免断流现象的发生，可大大提高污水处理效果，多级 循环能逐步降解污水中的大部分有机物。所述的多级循环可由上流式厌氧滤池 开始，也可由下流式厌氧滤池开始，以上流式厌氧滤池起始最佳，因为向上的 水流更易带动滤池底部的活性污泥，其表面的细菌有利于有机物的分解，多级 循环也可任意以上流式、下流式厌氧滤池结束，仍以上流式厌氧滤池结束为佳， 因为出多级循环后的污水直接将进入生物接触氧化池，其下部设有连续供给空 气的布气孔，下流式厌氧滤池流出的污水直接进入生物接触氧化池底部，比上 流式厌氧滤池出来的污水更易发生串流，将空气带入厌氧池，影响厌氧池的除 污效果。为了防止空气串入厌氧滤池，可在生物接触氧化池的污水入口处设有 水封。多级循环中交错设置的上、下滤池个数由整个设施的处理量确定。
厌氧多级循环由缺氧段、厌氧段构成，前段设置成缺氧段，溶解氧≤ 0.5mg/L，后段设置成厌氧段，溶解氧≤0.1mg/L，缺氧段的设置以不超过整个 循环的1/3为限。缺氧段主要是利用兼氧菌对有机污水进行水解和酸化，兼氧菌 附着在滤池中的填料载体上，其向污水中释放的水解酶，加速了反应过程，同 时为后续厌氧部分作催化准备;厌氧段利用厌氧菌分解污水中的有机物，厌氧 菌均匀分布在填料表面，污水经布水孔均匀通过填料层，有机物被填料表面上 的厌氧菌所吸附分解，经过往复循环，污水内的大部分有机物被逐步降解，减 轻了后序氧化除污的负荷，也就是减少了好氧段的动力消耗，从而大大降低了 运行费用。
在多级循环中设置有滤液回流装置，一方面可调节流量，省略了调节池， 另一方面可进一步提高厌氧段的除污率。回流装置以设置在多级循环中最后一 级厌氧滤池前为佳，滤液经泵送至多级循环的第一级厌氧滤池。
污水经厌氧处理后仍有一部分未降解和难降解的有机物存在，其用生物接 触氧化进一步分解。生物接触氧化以生物膜法为主，兼有活性污泥法，通过鼓 风机提供氧源，好氧菌均匀分布在填料表面，残有的有机物被好氧菌吸附、降 解。
从生物接触氧化池出来的污水进入沉淀池，除去老化的生物膜及无机物， 沉淀池底部积留的污泥经气提送入污泥消化池，沉淀池上部的清水则进入消毒 池经消毒后排出。
污泥消化池上部设有清液回流装置，池内的上清液通过回流装置进入多级 循环，通常是进入多级循环的最后一级。
本发明采用钢筋混凝土结构，设置于地表以下呈全封闭状态，污水处理过 程中产生的废气集中高空排放，无二次污染，地表上可植草坪、花木，也可建 停车场、道路、房屋，实际的占地面积很少，同时投资费用也很低。
本发明阐述的工艺无需专人管理，全部采用PLC程序控制，控制点很少， 只需控制机械格栅、鼓风机和滤液回流泵，因而在运行过程中会产生故障的部 位少，控制相应简单，且无污水的倒流现象。
本工艺的污水降解处理周期较短，一般设计为24小时，其停留时间分布大 致如表一。
表 一 部位 停留时间 多级循环 16～17小时 生物接触氧化 6～7小时 沉淀池 1.5～2小时 消毒排放池 0.5～1小时
本发明集厌氧、好氧于一体，采取上流式厌氧滤池、下流式厌氧滤池多级 循环运行，结合生物接触氧化、沉淀、消毒的方法，动力消耗低，仅为传统污 水处理工艺的三分之一左右，运行费用也只占传统污水处理工艺的三分之一左 右，置于地表下的以钢筋混凝土为结构的整套设施污水处理时间短(周期设计 为24小时)，本身具有调节能力，无需配备调节池，同时也省掉了污水提升系 统，不仅占地省，而且设备投资少，比传统污水处理系统降低约三分之一左右， 整个设备中采用PLC程序控制，控制点少，运行中管理非常简单、方便。
