申请日2000.02.03
公开(公告)日2003.07.30
IPC分类号B01D33/04; B01D33/48
摘要
清洁装置具有一无端的导向经过废水容器(33)用于过滤废水的过滤带(31)。过滤带被导向越过一系列旋转滚轮(32、34、36、37)，使过滤带在一定区域基本上水平地运行，其上过滤物面向下。在此区域以内有一杆状吹气装置(43)用以向过滤带吹空气。在吹气装置(44)的下面设置一螺旋输送机(42)用以从滤网上清除残留的沉积物。过滤带(31)被设置在邻近传送带(51)并通过一夹紧轨(58)在过滤带的提升部分(38)以内压靠着传送带。该装置设有控制装置(4)适合于过滤带随废水供应的运动，因此保持废水的表面在某一水平的下面以便提供在过滤带(31)的向上提升部分以内的排水的高程度。吹气装置(43)的形状可产生刀状的空气流，从足够短的距离指向过滤带以便实现基本上完全的贯穿通过过滤带的开口。过滤带的横向边缘被一个由软弹性压力唇(64)压向下的紧密覆盖带(66)覆盖。

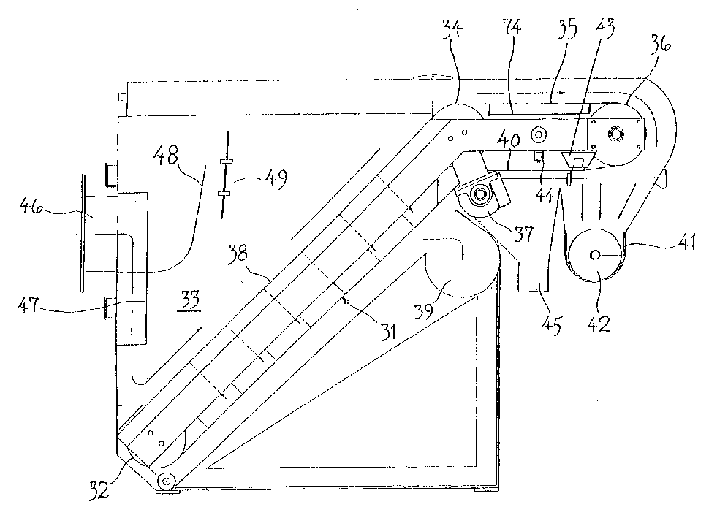

摘要附图
权利要求书
1.一种清洁装置，具有无端带(31)，为了过滤废水而导向经过废水 容器(33)，并越过一系列滚轮(32、34、36、37)使该带基本上水平地 运行，使过滤物面向下，其中具有一杆状排出或吹气装置(43)以向过 滤带吹气，和与吹气装置(43)平行同时在下游设置一喷嘴管(44)以 便向过滤带喷射水流，并且吹气装置(43)以下设置一个螺旋输送机(42) 以便从过滤网上清除残留沉积物，且过滤带(31)与传送带(51)接触 并在过滤带的提升部分(38)以内通过夹紧轨(58)压靠在传送带上， 其特征在于所述的装置进一步包括
和废水供应有关的适应过滤带运动的控制装置(4)以便保持废水表 面在某一水平以下并因此在过滤带(31)的向上提升部分内获得较强的 脱水，其中
构成吹气装置(43)设成提供刀形的空气束从一个足够短的距离指 向过滤带以便充分地渗入过滤带的开口，以及
过滤带的横向边缘被一由软弹性压力唇(64)压着的紧密覆盖带(66) 所覆盖。
2.根据权利要求1的清洁装置，其特征在于压力唇(64)插入从夹 紧轨(58)边缘横向向上延伸的窄槽(67)内。
3.根据权利要求1或2的清洁装置，其特征在于在过滤带的上部(35) 的下面设置一盒(50)以便提供一种经过过滤带的空气出口。
4.根据权利要求1至3中任一项的清洁装置，其中来自过滤带的沉 积物向下引入在过滤带高端的螺旋输送机(42)，其特征在于螺旋输送机 (42)，以本身已知的状态，设置一个具有弹簧加载端盖的出口管(71)， 这样在出口之前挤压固体。
5.与根据权利要求1的清洁装置一起使用的吹气装置，用于向清洁 带(15)，特别是过滤器网，吹空气或类似气体，因而在清洁污水的设备 中从清洁带上清除污物，其中一个杆状体(17)包括细长窄口，其宽度 使流经该细长窄口的空气压缩，以及一个收缩部(20)特别成一系列孔 的形式，其特征在于细长窄口有一个从收缩部(20)延伸的出口部分(21) 并具有向着清洁带(15)的到杆状前端侧面(21D)的弯曲的过渡区域。
6.根据权利要求5的吹气装置，其特征在于前端侧面(21D)设置成 与清洁带(15)接触。
7.根据权利要求5或6的吹气装置，其特征在于出口部分(21)有 具有大约20度开口角的直线的扩散部分(21B)。
8.根据权利要求5至7中任一项的吹气装置，其特征在于收缩部(20) 的面积与出口(21C)的截面之间的比率小于大约1∶5，最好小于1∶10。
9.根据权利要求5至8任一项的吹气装置，其特征在于出口区域的 宽度是大约为扩散部分(21B、21C)的长度的1/5。
说明书
废水用清洁装置
本发明涉及权利要求1的前序部分的废水清洁装置和排污装置以便 向着设置在此清洁装置以内的网状清洁带吹空气或其它气体，使污物从 清洁带上去除。
背景技术
具有无端过滤带的清洁装置要遇到导致带子堵塞的过滤残留物的某 种型式的沉积，诸如城市污水中的过滤残留物和来自土豆精加工厂的废 水中的淀粉残留物。
美国专利2885080公开了从上边用水喷过滤带的清洁。但是，为提 高清洁效率而加热水是耗能的，同时水的供应涉及增加的分离需要，特 别是当对于过滤带水是主要清洁介质时因此要求大量的供应。
NO专利165826公开了一种装置，该装置从过滤带下边吹气以便从带 上提升水和颗粒并引导水回到带子。这种装置也不能够给出有关清洁工 厂的任何满意的操作，即城市废水的清洁。
WOA87/02595(Erikson)介绍了从上面向过滤带吹加压空气或水并 在收集槽中收集滤过的水，这种形式去除过滤物不是很有效的。以这种 方式吹空气最适合于不包含脂肪或类似混合物的干过滤物的去除。
美国专利4921608用喷热水蒸汽来解决此问题，但是，此技术方案 对设备与能量有要求，同时由于这一理由这是一个有效但昂贵的装置。
NO专利178608公开了一种清洁装置，具有传送经废水容器以过滤废 水的无端过滤带，其中过滤带以这样一种方式越过许多滚子而传送，即 在某一区域基本上水平运行，但过滤物面向下。在此区域以内有一杆状 排出或吹气装置以便向着过滤带实施吹空气，一平行于吹气装置并在下 游设置的喷水管向过滤带喷射水。此清洁装置在分离的模件之间的配合 存在一些问题。一个例子是对吹气装置具有特别高的能量需求以达到满 意的剥离效果。此外，由于进入吹气孔的颗粒该装置遇到堵塞的问题。
发明目的
因此本发明的目的就是改进在NO专利178608中公开的清洁装置。 本发明的另一目的是增加清洁容量与清洁效率。在这一点上重要的是从 过滤网上实现适当的水去除，不考虑供给的废水量和废水的固体内含物。
对于过滤网，重要的是以这样的方式控制过滤网，即可以改变速度 而不产生任何明显的磨损。换句话说，本发明的一个目的是改进过滤网 的控制及处理以确保在不同的速度下长的使用寿命。
本发明的一个特别目的是提供一种吹气装置，该装置对于为去除沉 积的分离效率具有改进的效率，具有来自过滤网的低的固体内含物。另 一目的是获得高的吹气速度以降低能量的需求并获得有效的在较大滤网 面积中的清洁，以便防止其中脂肪沉积。本发明又一个目的是提供一种 较少遇到堵塞的吹气装置。
发明内容
该清洁装置可以通过权利要求1所述的新款特征来改进，本发明的 其它有利的特征从权利要求2-9来体现。
本发明的重要特征是在从过滤网到螺旋输送机引导的沉积内建立一 种低的水含量。螺旋输送机能够实施有效的对固体的挤压以进一步降低 水的部分，这又降低对残余废物的处理问题。
吹气装置的构造也对增加清洁效率有贡献。我们考虑，增加清洁效 率是由提供一种增加空气速度与增加喷气宽度的有利组合的构造而引起 的，这对于清洁过滤带是有效的。
首先，新款的构造提供当离开吹气装置并吹过过滤网时增加的吹气 速度。当吹气压力至少是0.8巴时特别是这种情况。由于在清洁区域以 内的增加的速度结果是一个增加的机械作用和一个有效的跨过较大的过 滤网的操作。这就提供了增加的清洁效果和/或允许降低空气量或空气压 力，因此导致降低的能量需求。
本发明的另一个优点是空气狭缝在接触清洁带子，即过滤网的部分 基本上是比较宽的当过滤网正在运动时存在颗粒运动进入空气狭缝的危 险。通过设有较大的空气狭缝，根据本发明产生较高速度的较宽的空气 喷射、固体运动和滑动的问题以及来自清洁带子的污物的沉积将降低， 这又导致可靠的操作并减少维修。
