申请日2014.07.11
公开(公告)日2014.12.10
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥干燥机防粘带结构，包括干燥带以及用于带动干燥带运转的传动轮，所述的干燥带上设有若干沿着干燥带宽度方向间隔布置的凸条，相邻的凸条之间形成凹槽，所述凸条和凹槽上均设有均匀分布的通气网孔，所述的干燥带上设有至少两个可使干燥带凸起的跳动轴轮。本实用新型旨在提供一种可以防止污泥粘结的污泥干燥机防粘带结构。
权利要求书

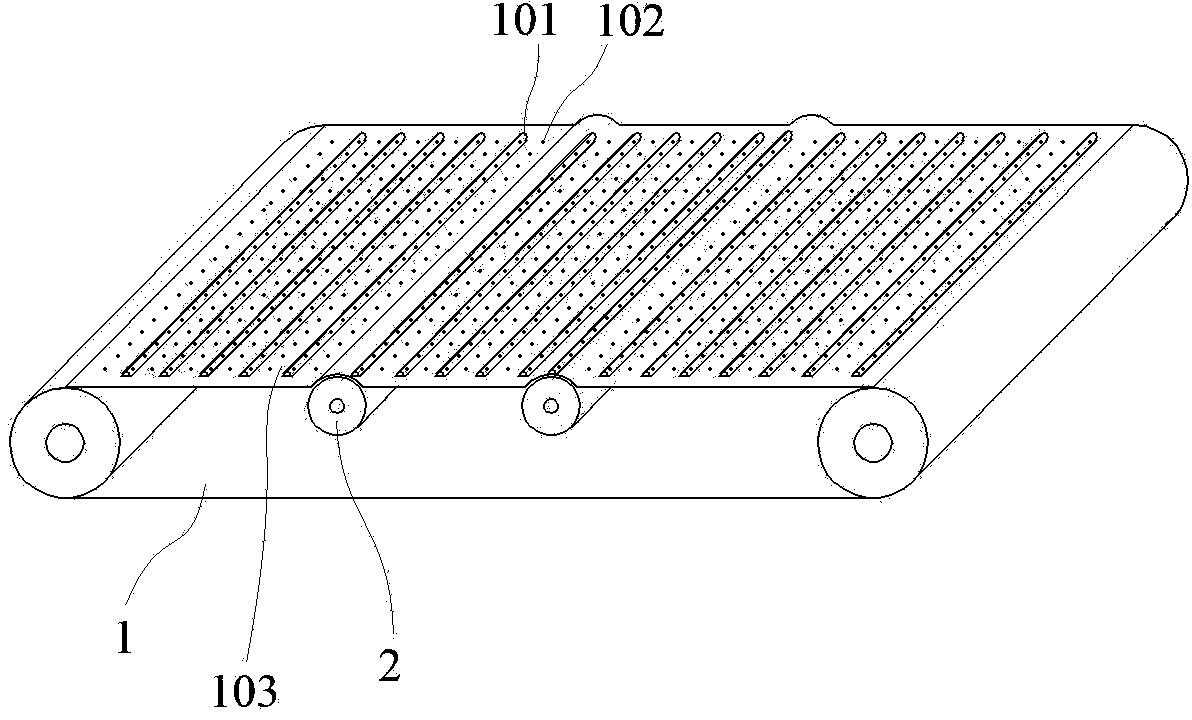

1.一种污泥干燥机防粘带结构，包括干燥带(1)以及用于带动干燥带(1)运转的传动轮(8)，其特征是，所述的干燥带(1)上设有若干沿着干燥带(1)宽度方向间隔布置的凸条(101)，相邻的凸条(101)之间形成凹槽(103)，所述凸条(101)和凹槽(103)上均设有均匀分布的通气网孔(102)，所述的干燥带(1)上设有至少两个可使干燥带(1)凸起的跳动轴轮(2)。
2.根据权利要求1所述的污泥干燥机防粘带结构，其特征是，所述的跳动轴轮(2)为圆轴。
3.根据权利要求1或2所述的污泥干燥机防粘带结构，其特征是，所述的跳动轴轮(2)上设有跳动机构，包括气缸(7)、中间杆(5)以及与跳动轴轮(2)铰接的转杆(4)，中间杆(5)一端与气缸(7)的活塞杆(6)铰接，另一端与转杆(4)中部铰接，相邻的跳动轴轮之间设有联动杆(3)。
4.根据权利要求1或2所述的污泥干燥机防粘带结构，其特征是，所述的凸条(101)上表面呈凸起的圆弧形。
5.根据权利要求1或2所述的污泥干燥机防粘带结构，其特征是，所述干燥带(1)的进料端设有倾斜布置、宽度与凹槽(103)相配合的弹性挡板(11)，弹性挡板(11)靠近进料端的一侧低于远离进料端的一侧且靠近进料端的一侧伸入于凹槽(103)之中。
说明书
污泥干燥机防粘带结构
技术领域
本实用新型涉及污泥干化领域，尤其是涉及一种污泥干燥机防粘带结构。
背景技术
目前，污泥在进行焚烧处理之前，其含水率在80%左右，由于含水率较高而无法直接进行焚烧，需要经过脱水干化，使其含水率降低之后才能进行焚烧。然而污泥在输送的过程中，容易与运输的载体发生粘结，从而降低了运输和干化效率。
实用新型内容
本实用新型是为了克服现有技术的上述不足，提供了一种可以防止污泥粘结的污泥干燥机防粘带结构。
为了实现上述目的，本实用新型采用以下技术方案：
本实用新型的一种污泥干燥机防粘带结构，包括干燥带以及用于带动干燥带运转的传动轮，所述的干燥带上设有若干沿着干燥带宽度方向间隔布置的凸条，相邻的凸条之间形成凹槽，所述凸条和凹槽上均设有均匀分布的通气网孔，所述的干燥带上设有至少两个可使干燥带凸起的跳动轴轮。通过设置凸条使得污泥与干燥带之间保持一定的间隙。通气网孔和凸条相配合，一方面可以提高气流与污泥的接触，另一方面使得气流一部分沿着干燥带表层流动，另一部分穿过干燥带，由于穿过干燥带的气流温度较低，两部分气流汇聚时存在温度差，形成微循环可以提高干燥效率。此外，跳动轴轮与凸条共同作用，提高了传动带的振动幅度，防止污泥与干燥带粘结。
作为优选，所述的跳动轴轮为圆轴。
作为优选，所述的跳动轴轮上设有跳动机构，包括气缸、中间杆以及与跳动轴轮铰接的转杆，中间杆一端与气缸的活塞杆铰接，另一端与转杆中部铰接，相邻的跳动轴轮之间设有联动杆。这样通过跳动机构可以对跳动轴轮的振动频率和幅度进行控制，较高的振动频率和幅度可以使得污泥跳动完成翻转或翻面，从而保证污泥均匀干化。此外通过振动可以将通气网孔内的污泥振落，防止污泥在通气网孔中堆积而影响气流通过。
作为优选，所述的凸条上表面呈凸起的圆弧形。凸条上表面呈圆弧形，进一步增大了气流的流动空间，也降低了污泥与凸条侧面和顶部粘结的可能性。
作为优选，所述干燥带的进料端设有倾斜布置、宽度与凹槽相配合的弹性挡板，弹性挡板靠近进料端的一侧低于远离进料端的一侧且靠近进料端的一侧伸入于凹槽之中。弹性挡板可以对落入干燥带进料端的污泥起到缓冲作用。干燥带在运转过程中，通过凸条拨动弹性挡板使其振动，将弹性挡板上堆积的污泥振落的同时，弹性挡板可以将凹槽内的污泥拨出，防止污泥在凹槽内堆积。
因此，本实用新型具有如下有益效果：(1)防止污泥在干燥带表面、凸条以及通气网孔中堆积;(2)在防止污泥与干燥带粘结的同时提高了空气流通和干燥效率。
