申请日2014.07.11
公开(公告)日2014.12.03
IPC分类号B60P1/04
摘要
本实用新型公开了一种渣土自卸车污水收集装置，包括储水箱，所述储水箱通过固定装置固定在车箱后部下方，集水槽设置在自卸车尾部后挡板缝隙的下方，所述集水槽和储水箱由导管连接，导管上设置止回阀，储水箱下方设有泄水通道，泄水通道的出口设置止入阀。本实用新型的渣土自卸车污水收集装置，可以有效收集渣土中渗出的污水，避免对城市道路产生污染。
权利要求书

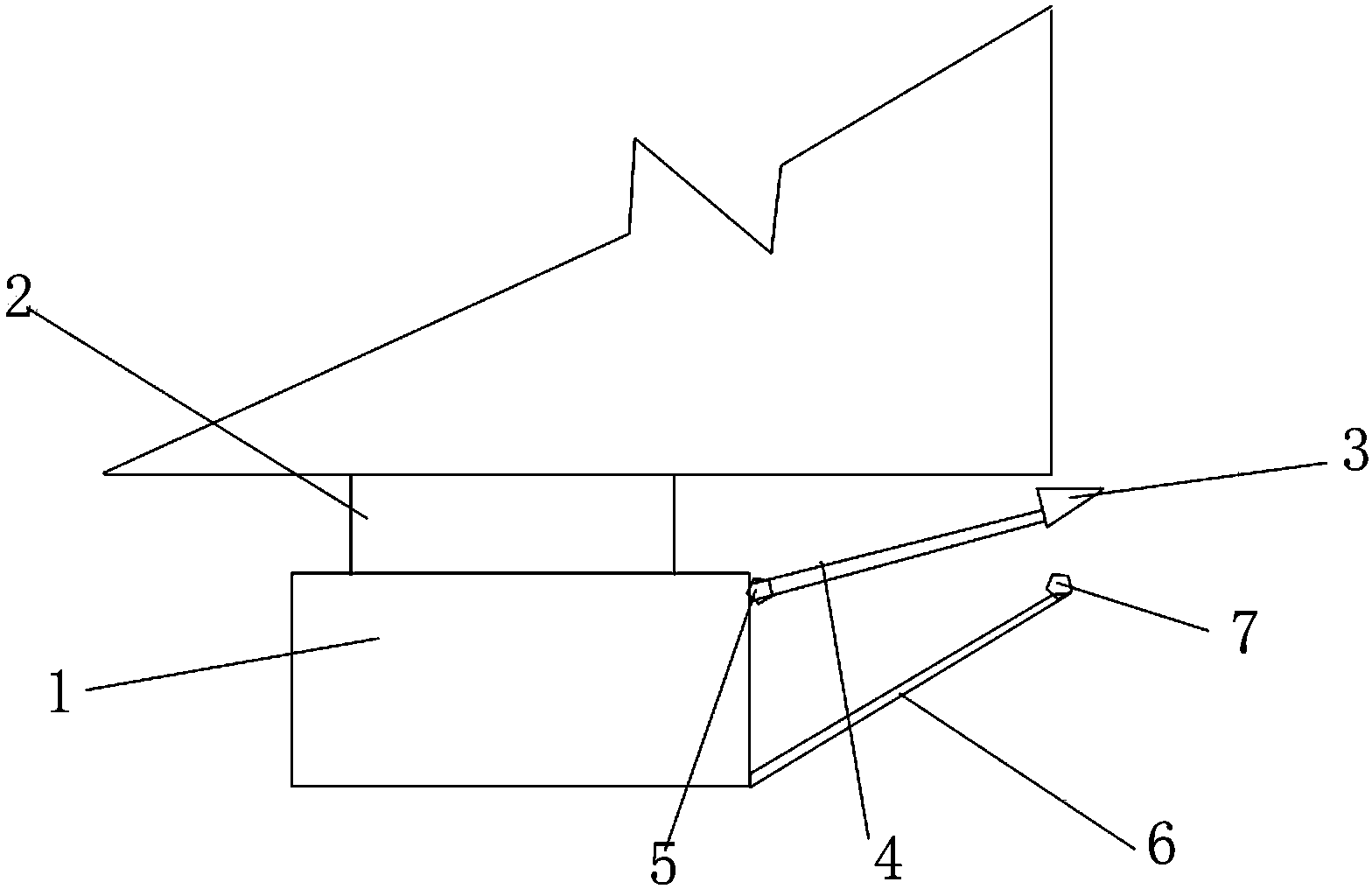

1.一种渣土自卸车污水收集装置，包括储水箱(1)，所述储水箱(1)通过固定装置(2)固定在车箱后部下方，其特征在于：集水槽(3)设置在自卸车尾部后挡板缝隙的下方，所述集水槽(3)和储水箱(1)由导管(4)连接，导管(4)上设置止回阀(5)，储水箱下方设有泄水通道(6)，泄水通道(6)的出口设置止入阀(7)。
2.如权利要求1所述的渣土自卸车污水收集装置，其特征在于：所述储水箱外侧向板可拆装。
说明书
渣土自卸车污水收集装置
技术领域
本实用新型涉及渣土自卸车，具体是一种渣土自卸车污水收集装置。
背景技术
在土木工程建设中，大量渣土需要转移，目前渣土运输一般使用自卸车,由于渣土产源复杂，当含水率较大时，在运输过程中污水会析出，沿着自卸车后挡板缝隙渗出，既污染了城市道路环境，又给清洁工人增大工作量。
实用新型内容
为了解决现有技术中存在的上述技术问题，本实用新型提供了一种渣土自卸车污水收集装置，包括储水箱，所述储水箱通过固定装置固定在车箱后部下方，集水槽设置在自卸车尾部后挡板缝隙的下方，所述集水槽和储水箱由导管连接，导管上设置止回阀，储水箱下方设有泄水通道，泄水通道的出口设置止入阀。
进一步的，所述储水箱外侧向板可拆装。
本实用新型的渣土自卸车污水收集装置，可以有效收集渣土中渗出的污水，避免对城市道路产生污染。
