申请日2014.06.03
公开(公告)日2014.12.10
IPC分类号C02F1/50
摘要
一种用于医院污水消毒处理系统的加药装置，溶药箱通过管道连接计量泵，计量泵的上方通过管道依次连接背压阀和药液出口，计量泵和背压阀之间通过侧向管道连接脉冲阻尼器，在脉冲阻尼器上方有脉冲显示仪表，溶药箱2个，计量泵3个，每个溶药箱分别单独与1个计量泵连接，剩余的1个计量泵通过管道分别与两个溶药箱连接;电器控制柜内设有pH控制器，pH控制器与pH检测装置连接。本实用新型采用两箱三泵的结构，减少了计量泵的使用，降低设备成本，提高空间利用率;脉冲阻尼器保证液体流动的平稳性;污水中pH经pH检测装置反馈到pH控制器，调节计量泵，控制溶药箱内的液体注入到污水中，使污水的pH稳定在一个范围内。

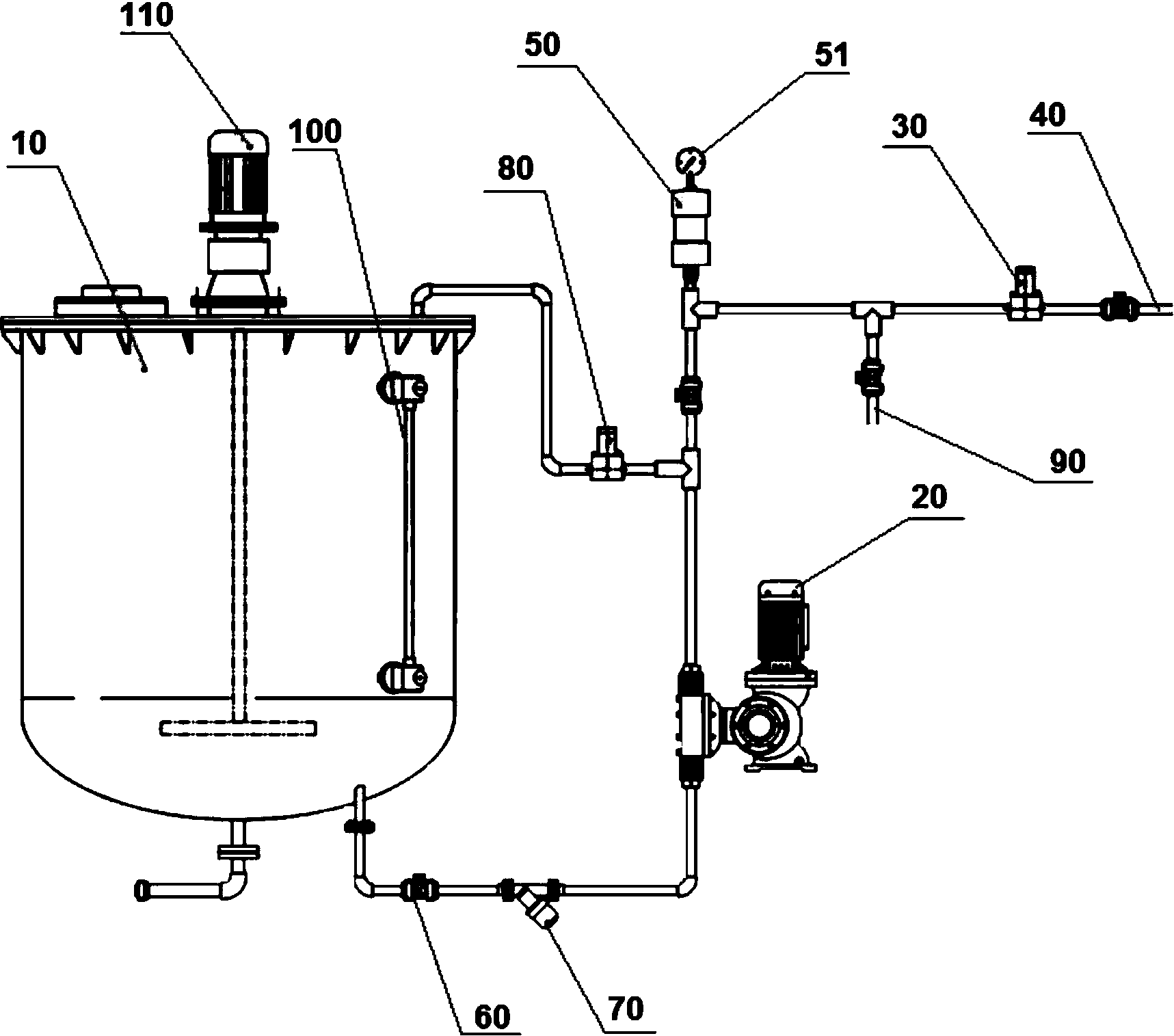

摘要附图
权利要求书
1.一种用于医院污水消毒处理系统的加药装置，其特征在于，包括支架、 溶药箱和电器控制柜，所述溶药箱通过管道连接计量泵，计量泵的上方通过管道 依次连接背压阀和药液出口，计量泵和背压阀之间通过侧向管道连接脉冲阻尼 器，在脉冲阻尼器上方有一个脉冲显示仪表，其中，所述溶药箱为2个，所述计 量泵为3个，每个溶药箱分别单独与1个计量泵连接，剩余的1个计量泵通过 管道分别与两个溶药箱连接，所述计量泵与溶药箱之间均设有球阀和过滤器;所 述加药装置还包括pH检测装置，所述电器控制柜内设有pH控制器，所述pH 检测装置与所述pH控制器连接。
2.根据权利要求1所述的加药装置，其特征在于，所述溶药箱通过管道依 次与安全阀和所述脉冲阻尼器相连。
3.根据权利要求1所述的加药装置，其特征在于，连接所述脉冲阻尼器与 药液出口的管道上设有取样排气口和控制取样排气口开闭的阀门。
4.根据权利要求1所述的加药装置，其特征在于，溶药箱上固定安装有与 电器控制柜连接的液位测量仪。
5.根据权利要求4所述的加药装置，其特征在于，所述液位测量仪为磁性 翻板液位计。
6.根据权利要求1所述的加药装置，其特征在于，连接溶药箱和计量泵的 管道上设有压力表，且压力表与所述电器控制柜相连接。
7.根据权利要求1所述的加药装置，其特征在于，所述溶药箱内设有搅拌 器。
说明书
一种用于医院污水消毒处理系统的加药装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种用于医院污水消毒处理系 统的加药装置。
背景技术
医院污水是指医疗机构门诊、病房、手术室、各类检验室、病理解剖室、放 射室、洗衣房、太平间等处排出的诊疗、生活及粪便污水。医院污水处理是解决 水污染的重要步骤，也是遏制污染病毒传播的重要手段。在医院的化学水处理系 统中，为了提高补给水的PH值和防止水系统的腐蚀，所以要进行加酸或加碱来 处理。
传统的用于调节污水pH的加药系统通常采用一个溶药箱，采用一用一备共 2台加药泵，当其中1台出现故障时切换到备用泵。在该系统中通过检测ORP 值(氧化还原电位)来控制水中的加入量，ORP值要求控制在设定值，当pH 值低于设定值时，启动相应的加药泵。此时，加药箱内的溶液经过管道(管道上 的阀门都为手动阀，正常时为打开状态)被泵入相应机组的除氧器出水管加药点。 若机组的加药计量泵出现故障，则打开备用泵与其相连管道上的阀门，备用泵接 替该加药泵，为系统中水加药;由于水中加入了适当的酸及碱，可提高水的缓冲 性能，并有利于维持炉水pH值的稳定性，从而防止水冷壁的结垢和腐蚀。
但是当废水处理量较大时，常需采用两个甚至更多个加药系统，设备备用设 备过多，浪费资源，且占用空间。
实用新型内容
本实用新型的目的在于克服上述不足，提供一种用于医院污水消毒处理系统 的加药装置，能够有效节约资源，降低设备成本，提高空间利用率。
本是实用新型是这样实现的：
一种用于医院污水消毒处理系统的加药装置，包括支架、溶药箱和电器控制 柜，所述溶药箱通过管道连接计量泵，计量泵的上方通过管道依次连接背压阀和 药液出口，计量泵和背压阀之间通过侧向管道连接脉冲阻尼器，在脉冲阻尼器上 方有一个脉冲显示仪表，所述计量泵与溶药箱之间均设有球阀和过滤器，其中， 所述溶药箱为2个，所述计量泵为3个，每个溶药箱分别单独与1个计量泵连 接，剩余的1个计量泵通过管道分别与两个溶药箱连接;其中，所述加药装置还 包括pH检测装置，所述电器控制柜内设有pH控制器，所述pH检测装置与所 述pH控制器连接。
优选地，所述溶药箱通过管道依次与安全阀和所述脉冲阻尼器相连。所述安 全阀是在出药口拥堵等导致的出口压力过大时，开启安全阀，液体或气体从安全 阀流出，保障加药泵的安全。
优选地，连接所述脉冲阻尼器与药液出口的管道上设有取样排气口和控制取 样排气口开闭的阀门。
优选地，溶药箱上固定安装有与电器控制柜连接的液位测量仪。
进一步优选地，所述液位测量仪为磁性翻板液位计。
优选地，连接溶药箱和计量泵的管道上设有压力表，且压力表与所述电器控 制柜相连接。
优选地，所述溶药箱内设有搅拌器。
本实用新型采用两箱三泵(两个溶药箱三个计量泵)的结构，减少了计量泵 的使用，节约资源，降低设备成本，提高空间利用率。采用电器控制柜可以实现 远程或本地控制，保证药液的合理添加。脉冲阻尼器的使用可以保证液体流动的 平稳性，背压阀用于为了消除液体压力保证出药口的药液以一个稳定的压力流 出，这样使整个加药装置操作更稳定，pH检测装置对污水中pH进行检测，将 检测信息反馈到pH控制器，pH控制器对污水的酸碱性进行判断，相应地启动 或关闭计量泵，将溶药箱内的液体注入或停止注入到污水中，从而使污水的pH 稳定在一个范围内。
