申请日2014.06.04
公开(公告)日2014.08.20
IPC分类号C02F11/12
摘要

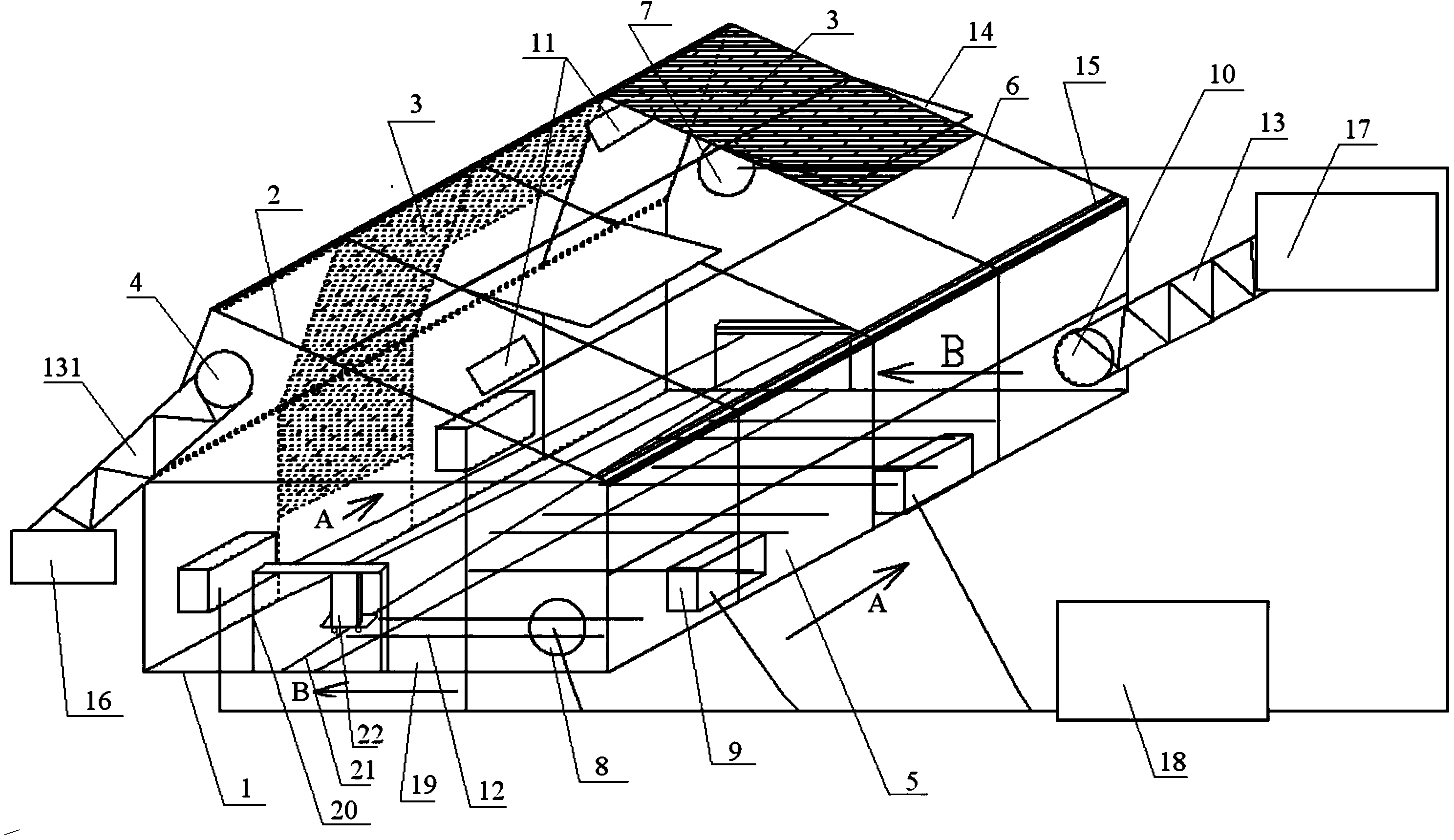

本发明公开了一种利用多元化热能干燥污泥的系统，包括污泥干化平台和封闭于其上的与其密封的干化室本体，该干化室本体设有热能储存装置、气体循环装置和污泥收发装置;该污泥干化平台包括污泥平铺台和置于污泥平铺台底部的地热加热装置;该干化室本体还设有污泥入口和干化泥出口，污泥入口与外接污泥输送装置连接，干化泥出口与外接干化输送装置连接;采用本发明的技术方案，避免污泥干化过程中产生的气体排入大气导致有毒气体污染环境，将污泥置于污泥平铺台，通过污泥平铺台底部的地热加热装置和干化室本体设置气体循环装置降低污泥干化的周期，提高干化效率，污泥收发装置的设置，干化过程避免人工介入，提高干化效率，保证干化过程的安全。
摘要附图
权利要求书
1.一种利用多元化热能干燥污泥的系统，其特征在于：包括污泥干化平台 和封闭于其上的与其密封的干化室本体，该干化室本体设有热能储存装置、气 体循环装置和污泥收发装置;该污泥干化平台包括污泥平铺台和置于污泥平铺 台底部的地热加热装置;该干化室本体还设有污泥入口和干化泥出口，污泥入 口与外接污泥输送装置连接，干化泥出口与外接干化输送装置连接。
2.按照权利要求1所述的利用多元化热能干燥污泥的系统，其特征在于： 所述的干化室本体包括干化室支架体和置于干化室支架体上的侧壁和顶棚，该 干化室支架体设有矩形的下支架和与下支架连为一体的呈山脊状的上支架，侧 壁固接于下支架，山脊状的上支架覆盖顶棚;所述污泥入口和干化泥出口对角 线设置，其中污泥入口置于上支架顶棚处，干化泥出口置于靠近干化平台处， 其中外接污泥输送装置包括一端与污泥入口密封连接第一挤压机，第一挤压机 的另一端与污泥储泥箱密封连接，外接干化输送装置包括一端与干化泥出口密 封连接的第二挤压机，第二挤压机的另一端与干化泥储泥箱密封连接;所述热 能储存装置为分别与侧壁和顶棚的内侧贴合的可收放的太阳能热辐射反射保温 幕，材质为涂有热辐射反射涂层的玻璃纤维或聚酯纤维，太阳能热辐射反射保 温幕的连接端与干化室支架体可拆卸连接;所述下支架与上支架结合处的横向 侧壁内侧分别设置有冷凝水引流槽，该冷凝水引流槽倾斜设置。
3.按照权利要求1所述的利用多元化热能干燥污泥的系统，其特征在于： 所述的气体循环装置包括置于污泥干化室内的内循环对流风机和置于下支架的 侧壁上分别设置的热风入口和湿风出口，热风入口通过管道与外接的对流热交 换机的一端连接，对流热交换机的另一端通过管道与湿风出口连接;内循环对 流风机为两个，分别镶嵌于同侧的侧壁和顶棚上;下支架的墙体靠近干化平台 处还设有多个常闭排气扇;所述上支架覆盖的顶棚还设有检修排气窗。
4.按照权利要求1所述的利用多元化热能干燥污泥的系统，其特征在于： 所述的污泥干化平台的地热加热装置包括热源转换器和加热管，热源转换器设 有电磁阀、温度压力传感器，电磁阀与加热管连接，加热管一端设有入口，另 一端设有出口，入口端和出口端分别与温度压力传感器连接。
5.按照权利要求1所述的利用多元化热能干燥污泥的系统，其特征在于： 所述的干化平台上设置具有立柱的支架体，支架体设置皮带传动装置，所述的 污泥收发装置包括皮带传动装置带动的分别平行置于支架体两侧的中轴一和中 轴二，该中轴一和中轴二之间设置污泥铺泥桶，污泥铺泥桶通过其具有的出泥 装置将污泥铺于污泥平铺台表面，其中中轴一设有污泥抛翻装置，中轴二设有 干泥收料装置;该污泥铺泥桶的底部设置底盘，底盘底部的污泥平铺台表面还 设有污泥铺泥桶沿其移动的导轨，底盘底部具有的移动件沿导轨行走，所述导 轨为沿污泥平铺台表面纵向两侧边缘铺设，该移动件为对称置于底盘底部通过 电机传动在导轨行走的轮子;该底盘与污泥铺泥桶底部的接触面还设有齿轮轴， 齿轮轴传动带动污泥铺泥桶与底盘作垂直于支架体轴线的相对移动。
6.按照权利要求5所述的利用多元化热能干燥污泥的系统，其特征在于： 所述的污泥铺泥桶的出泥装置包括置于污泥铺泥桶中的传动轴、污泥铺泥桶底 部的出泥口和出泥口处的传动轴带动的刮板，污泥铺泥桶的出泥口为多个，均 布于污泥铺泥桶的底部;其中底盘设置的齿轮轴具有的轮齿与出泥口啮合带动 污泥铺泥桶与底盘相对移动。
7.按照权利要求5所述的利用多元化热能干燥污泥的系统，其特征在于： 所述的污泥抛翻装置包括与中轴一连接的矩形支架，该矩形支架的两侧设有多 组抛翻件，矩形支架的轴线与中轴一的轴线重合。
8.按照权利要求7所述的利用多元化热能干燥污泥的系统，其特征在于： 所述的抛翻件包括顶端与矩形支架连接的三角支架，该三角支架为封闭的传动 链包裹位于三角形三个顶点的滚动轴构成，三角支架的顶端的滚动轴通过轴承 与矩形支架一端的侧边连接，三角支架两侧边底部的滚动轴分别带动呈圆周分 布的旋转刀片，其中三角支架一侧边的传动链通过铰链与污泥铺泥桶具有的底 盘的液压驱动装置铰接，液压驱动装置的伸缩带动传动链往复运动。
9.按照权利要求5所述的利用多元化热能干燥污泥的系统，其特征在于： 所述的污泥抛翻装置还设有压缩空气排出管道，排出管道为可拆卸连接在污泥 铺泥桶的侧壁，管道为软管，一端与外接的空气压缩机固接，空气出口对着污 泥铺泥桶的出泥口，排出管道为多个，分布于污泥铺泥桶两侧。
10.按照权利要求6所述的利用多元化热能干燥污泥的系统，其特征在于： 所述的干泥收料装置包括两端分别与支架体连接的螺旋刀片，螺旋刀片绕中轴 二转动。
说明书
一种利用多元化热能干燥污泥的系统
技术领域
本发明属于热能利用领域，更具体地说，本发明涉及一种利用多元化热能 干燥污泥的系统。
背景技术
污泥是污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒、胶 体等组成的极其复杂的非均质体;污泥按来源分主要有生活污水污泥，工业废 水污泥和给水污泥，污泥的主要特性是含水率高，可高达90%以上，有机物含 量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态，是介于液体和 固体之间的浓稠物，可以用泵运输，但它很难通过沉降进行固液分离;污泥干 燥后是非常好的建筑材料填充物，干化后具有一定热值、加入粉煤灰中制成燃 烧块，可减少燃煤需求量;但是，污泥干燥存在蒸发周期长、资源消耗大、干 化程度不理想、干化期间释放大量有毒气体等缺点，如果堆积使其自然干燥， 在干燥的过程中，将释放大量的有毒气体，其中包括甲烷、硫化氢和二噁英。
中国专利zl201020130804.0，公开了一种多层主动太阳能污泥干化室，该 专利的技术方案是采用封闭的空间，空间顶部采集太阳能作为干燥热源，空间 内采用多层分隔层平铺污泥，但是，该专利的技术方案是将干燥过程产生的气 体通过管道排入大气，造成有毒气体污染环境。
发明内容
本发明所要解决的技术问题是提供一种避免干化过程产生的气体排入大气 导致有毒气体污染环境的利用多元化热能干燥污泥的系统。
为了实现上述目的，本发明采取的技术方案为：所提供的一种利用多元化 热能干燥污泥的系统，包括污泥干化平台和封闭于其上的与其密封的干化室本 体，该干化室本体设有热能储存装置、气体循环装置和污泥收发装置;该污泥 干化平台包括污泥平铺台和置于污泥平铺台底部的地热加热装置;该干化室本 体还设有污泥入口和干化泥出口，污泥入口与外接污泥输送装置连接，干化泥 出口与外接干化输送装置连接。
本发明提供的一种利用多元化热能干燥污泥的系统，干化室本体包括干化 室支架体和置于干化室支架体上的侧壁和顶棚，该干化室支架体设有矩形的下 支架和与下支架连为一体的呈山脊状的上支架，侧壁固接于下支架，山脊状的 上支架覆盖顶棚;所述污泥入口和干化泥出口对角线设置，其中污泥入口置于 上支架的顶棚处，干化泥出口置于靠近干化平台处，其中外接污泥输送装置包 括一端与污泥入口密封连接第一挤压机，第一挤压机的另一端与污泥储泥箱密 封连接，外接干化输送装置包括一端与干化泥出口密封连接的第二挤压机，第 二挤压机的另一端与干化泥储泥箱密封连接;所述热能储存装置为分别与侧壁 和顶棚的内侧贴合的可收放的太阳能热辐射反射保温幕，材质为涂有热辐射反 射涂层的玻璃纤维或聚酯纤维，太阳能热辐射反射保温幕的连接端与干化室支 架体可拆卸连接;所述下支架与上支架结合处的横向侧壁内侧分别设置有冷凝 水引流槽，该冷凝水引流槽倾斜设置。
本发明提供的一种利用多元化热能干燥污泥的系统，气体循环装置包括置 于污泥干化室内的内循环对流风机和置于下支架的侧壁上分别设置的热风入口 和湿风出口，热风入口通过管道与外接的对流热交换机的一端连接，对流热交 换机的另一端通过管道与湿风出口连接;内循环对流风机为两个，分别镶嵌于 同侧的侧壁和顶棚上;下支架的墙体靠近干化平台处还设有多个常闭排气扇; 所述上支架覆盖的顶棚还设有检修排气窗。
本发明提供的一种利用多元化热能干燥污泥的系统，污泥干化平台的地热 加热装置包括热源转换器和加热管，热源转换器设有电磁阀、温度压力传感器， 电磁阀与加热管连接，加热管一端设有入口，另一端设有出口，入口端和出口 端分别与温度压力传感器连接。
本发明提供的一种利用多元化热能干燥污泥的系统，干化平台上设置具有 立柱的支架体，支架体设置皮带传动装置，所述的污泥收发装置包括皮带传动 装置带动的分别平行置于支架体两侧的中轴一和中轴二，该中轴一和中轴二之 间设置污泥铺泥桶，污泥铺泥桶通过其具有的出泥装置将污泥铺于污泥平铺台 表面，中轴一设有污泥抛翻装置，中轴二设有干泥收料装置，污泥铺泥桶的底 部设置底盘，底盘底部的干化平台表面还设有污泥铺泥桶沿其移动的导轨，底 盘具有的移动件沿导轨行走，所述导轨为沿污泥平铺台表面纵向两侧边缘铺设， 该移动件为对称置于底盘底部通过电机传动在导轨行走的轮子;该底盘与污泥 铺泥桶底部的接触面设有齿轮轴，齿轮轴传动带动污泥铺泥桶与底盘作垂直于 支架体轴线的相对移动。
本发明提供的一种利用多元化热能干燥污泥的系统，污泥铺泥桶的出泥装 置包括置于污泥铺泥桶中的传动轴、污泥铺泥桶底部的出泥口和出泥口处的传 动轴带动的刮板，污泥铺泥桶的出泥口为多个，均布于污泥铺泥桶的底部;其 中底盘设置的齿轮轴具有的轮齿与出泥口啮合带动污泥铺泥桶与底盘相对移 动。
本发明提供的一种利用多元化热能干燥污泥的系统，污泥抛翻装置包括与 中轴一连接的矩形支架，该矩形支架的两侧设有多组抛翻件，矩形支架的轴线 与中轴一的轴线重合。
本发明提供的一种利用多元化热能干燥污泥的系统，抛翻件包括顶端与矩 形支架连接的三角支架，该三角支架为封闭的传动链包裹位于三角形三个顶点 的滚动轴构成，三角支架的顶端的滚动轴通过轴承与矩形支架一端的侧边连接， 三角支架两侧边底部的滚动轴分别带动呈圆周分布的旋转刀片，其中三角支架 一侧边的传动链通过铰链与污泥铺泥桶具有的底盘的液压驱动装置铰接，液压 驱动装置的伸缩带动传动链往复运动。
本发明提供的一种利用多元化热能干燥污泥的系统，污泥抛翻装置还设有 压缩空气排出管道，排出管道为可拆卸连接在污泥铺泥桶的侧壁，管道为软管， 一端与外接的空气压缩机固接，空气出口对着污泥铺泥桶的出泥口，排出管道 为多个，分布于污泥铺泥桶两侧。
本发明提供的一种利用多元化热能干燥污泥的系统，干泥收料装置包括两 端分别与支架体连接的螺旋刀片，螺旋刀片绕中轴二转动。
采用本发明所提供的一种利用多元化热能干燥污泥的系统，包括污泥干化 平台和封闭于其上的与其密封的干化室本体，该干化室本体设有热能储存装置、 气体循环装置和污泥收发装置;该干化室本体还设有污泥入口和干化泥出口， 污泥入口与外接污泥输送装置连接，干化泥出口与外接干化输送装置连接;该 污泥干化平台包括污泥平铺台和置于污泥平铺台底部的地热加热装置;污泥干 化平台与干化室本体密封，避免污泥干化过程中产生的气体排入大气导致有毒 气体污染环境，将污泥置于污泥平铺台，通过污泥平铺台底部的地热加热装置 和干化室本体设置气体循环装置降低污泥干化的周期，提高干化效率，污泥收 发装置的设置，干化过程避免人工介入，提高干化效率，保证干化过程的安全。
