申请日2014.06.05
公开(公告)日2014.10.08
IPC分类号C02F9/04; B01D24/46; B01D24/12
摘要
本实用新型公开一种富马酸污水处理装置,包括：集水池、提升泵、流量计、管道混合器、加药装置、滤池、纤维滤料、鼓风机、循环泵，所述集水池一侧连接于进水管、另一侧通过提升泵连接于管道混合器，加药装置安装在管道混合器上方，管道混合器一侧连接于滤池，滤池内安装有纤维滤料，纤维滤料安装在上滤板和下滤板之间;滤池通过出水管连接于清水池，清水池一侧设有排水管，清水池底部通过循环管连接于集水池，循环管上安装有循环泵、单向阀。本实用新型污水处理深度过滤装置，纤维滤料容易冲洗干净，滤层密度可以调节，总体的清洗水量也较少，纤维滤料使用寿命长;该系统进行了絮凝处理，加强了过滤处理效果，处理水质更加稳定。

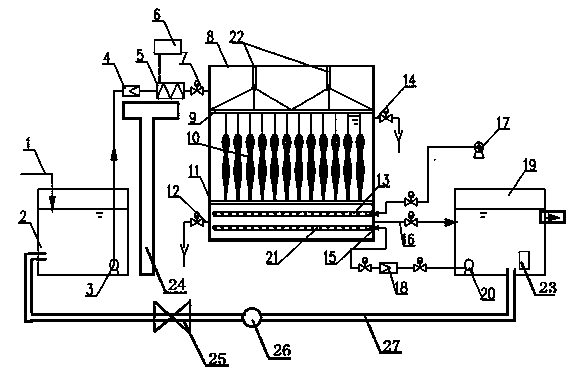

摘要附图
权利要求书
1.一种富马酸污水处理装置,包括：集水池、提升泵、流量计、管道混合器、加药装置、滤池、纤维滤料、鼓风机、循环泵，其特征在于：所述集水池一侧连接于进水管、另一侧通过提升泵连接于管道混合器，提升泵与管道混合器之间设有流量计，管道混合器安装在T型支架上，加药装置安装在管道混合器上方，管道混合器一侧连接于滤池，滤池内安装有纤维滤料，纤维滤料安装在上滤板和下滤板之间;上滤板上端安装有滤料调节装置，滤池的底部与下滤板之间安装有穿孔布气管和穿孔清洗水管，穿孔布气管位于穿孔清洗水管上方，穿孔清洗水管通过清洗水管连接于设置在清水池内的清洗泵上，清洗水管与清洗泵之间设有清洗水流量计，穿孔布气管通过管道连接于鼓风机，滤池通过出水管连接于清水池，清水池一侧设有排水管，清水池底部通过循环管连接于集水池，循环管上安装有循环泵、单向阀。
2.根据权利要求1所述的一种富马酸污水处理装置，其特征在于：所述滤池底部一侧安装有排空阀，滤池上侧安装有排污阀，排污阀设置在上滤板和下滤板之间。
3.根据权利要求1所述的一种富马酸污水处理装置，其特征在于：所述清水池内安装有水质检测器，水质检测器通过单片机连接于循环泵与单向阀。
说明书
一种富马酸污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种富马酸污水处理装置。
背景技术
苯酐生产中产生的尾气经吸收处理中产生的酸水，一般用来制备富马酸。在生产过程中产生的母液中含有硫脲、邻苯二甲酸，原工艺是采用将部分母液打入储罐后，再经泵送苯酐尾气塔，在循环吸收过程中由于没有进行水处理，易导致结块堵塞喷头、湍球及浮阀塔盘，给连续生产造成困难。
顺酐生产工艺国内一般采用间歇精馏操作法，在每批料处理结束后要对恒沸精馏釜、精馏塔进行清洗，以保证下批次操作产品质量的稳定。洗釜产生的水量大，必须经过处理后才能重复利用。
结合上述两种水的组分、水量情况，通过实验确定将两种水合并用一套装置进行处理，达到节省投资、占地和人员的目的。
实用新型内容
本实用新型所解决的技术问题在于提供一种富马酸污水处理装置，以解决上述背景技术中提出的问题。
本实用新型所解决的技术问题采用以下技术方案来实现：一种富马酸污水处理装置,包括：集水池、提升泵、流量计、管道混合器、加药装置、滤池、纤维滤料、鼓风机、循环泵，所述集水池一侧连接于进水管、另一侧通过提升泵连接于管道混合器，提升泵与管道混合器之间设有流量计，管道混合器安装在T型支架上，加药装置安装在管道混合器上方，管道混合器一侧连接于滤池，滤池内安装有纤维滤料，纤维滤料安装在上滤板和下滤板之间;上滤板上端安装有滤料调节装置，滤池的底部与下滤板之间安装有穿孔布气管和穿孔清洗水管，穿孔布气管位于穿孔清洗水管上方，穿孔清洗水管通过清洗水管连接于设置在清水池内的清洗泵上，清洗水管与清洗泵之间设有清洗水流量计，穿孔布气管通过管道连接于鼓风机，滤池通过出水管连接于清水池，清水池一侧设有排水管，清水池底部通过循环管连接于集水池，循环管上安装有循环泵、单向阀。
所述滤池底部一侧安装有排空阀，滤池上侧安装有排污阀，排污阀设置在上滤板和下滤板之间。
所述清水池内安装有水质检测器，水质检测器通过单片机连接于循环泵与单向阀。
与现有技术相比，本实用新型的有益效果是：本实用新型污水处理深度过滤装置，纤维滤料容易冲洗干净，滤层密度可以调节，总体的清洗水量也较少，纤维滤料使用寿命长;该系统进行了絮凝处理，加强了过滤处理效果，处理水质更加稳定。
