申请日2014.07.14
公开(公告)日2014.12.03
IPC分类号H04R9/02; H04R31/00
摘要
本实用新型揭露一种拨水处理模制的喇叭振动片，在模制过程中包括添加拨水剂的步骤所形成，其中该喇叭振动片包括一布体，该布体为类圆盘状且由多条经纱及纬纱所编织而成，该布体表面结合有一树脂层、一胶层及一拨水层。
权利要求书
1.一种拨水处理模制的喇叭振动片，其特征在于，该喇叭振动片包括一 布体，该布体为类圆盘状且由多条经纱及纬纱所编织而成，该布体表面结合 有一树脂层、一胶层及一拨水层。
2.根据权利要求1所述的喇叭振动片，其特征在于，该布体具有一第一 表面及一第二表面，该树脂层、该胶层及该拨水层同时设置于该布体的第一 表面及第二表面。
3.根据权利要求1所述的喇叭振动片，其特征在于，该布体具有一第一 表面及一第二表面，该树脂层、该胶层及该拨水层设置于该布体的第一表面 及第二表面其中之一。
4.根据权利要求1所述的喇叭振动片，其特征在于，该拨水层共同形成 于该树脂层。
5.根据权利要求1所述的喇叭振动片，其特征在于，该拨水层共同形成 于该胶层。
说明书
拨水处理模制的喇叭振动片
技术领域
本实用新型关于一种喇叭零件，特别是关于一种喇叭振动片。
背景技术
在日常生活中随处可见不同种类的扬声器，其主要是一种电声换能器，通过某种物理效应把电能转化为声能。针对不同用途的扬声器可分为许多不同的类型，如压电式扬声器、电磁式扬声器、电容式扬声器、电动式扬声器等。对于应用在汽车喇叭、户外电子装置、手持式电子装置(手机、平板计算机)的各种扬声器而言，在各种不同的应用领域中具有各种不同的需求，包含防潮性(拨水性)、耐热性、难燃/阻燃性等等，以避免扬声器在该些电子装置或设备中，因为湿度、温度等物理因素造成喇叭零件的故障，甚至于导致可能发生的危安因素。
参阅图1及图2，其分别显示现有技术喇叭内部的结构的侧视图以及现有技术振动片的立体图。喇叭内部结构包含外壳30、磁铁心31、音圈32以及喇叭振动片33(例如，弹波)。磁铁心31设置于外壳30之中，音圈32的外表面缠绕线圈，以连接外部电源，并连接磁铁心31，当电流通过时产生电磁感应而上下振动，喇叭振动片33连接外壳30，并具有中心通孔34以连接音圈32，喇叭振动片33必需有质轻、具有一定硬度及弹性的特性，以固定音圈32、随着音圈32振动并提供阻尼缓冲作用。
以图2所示的弹波为例，现有技术的喇叭振动片的材质通常为含浸树脂的布料，通常为一类圆形体，以加热压印方式使截面形成类波浪状的形状。现有振动片的制造方法通常具有树脂含浸步骤、烘烤步骤、压印步骤以及成型裁切步骤。树脂含浸步骤将布料含浸于树脂之中，使布料吸收树脂，而具有一定的硬度。烘烤步骤将吸收树脂的布料烘干，以去除布料中的水分。压印步骤将吸收树脂的布料加热，以压印方式在截面形成所需的形状，例如，波浪状。成型裁切步骤裁切为多个喇叭振动片，并将多余的布料去除，进一 步形成中心通孔。在例如汽车喇叭振动片零件制造的现有领域中，以往对于其防潮性(拨水性)、耐热性、难燃/阻燃性等要求不高，该领域技术人员并未尝试将现有高分子材料的技术应用在喇叭振动片的改良上，例如将其表面进行预处理以增进其表面性能改质。以高分子材料而言，一些特殊的材料表面性质，例如化学组成、亲水性、粗糙度、导电性、交联密度等，常是考虑的重点，这些特殊的性质，可利用表面改质的技术，就高分子材料进行处理，使高分子材料的表面具有能符合所需的表面性质。
实用新型内容
然而，在现今汽车工业、电子设备零件标准越来越高的情况下，对于喇叭零件的各项物理环境耐受性能也越来越为要求，极微量的水分或油都会影响产品的可靠性，因此这些产品非常需要防水/防油等性能，对于发展出一种可防水/防油的喇叭振动片实有其需求。在现有功能性喇叭弹波的发展中，虽有人尝试着将拨水剂加入喇叭弹波的制程，但由于喇叭弹波与一般纺织品不同，其需要含浸树脂、热压成形为一具有特定结构强度的喇叭振动片。因此，依据一般拨水剂常见建议添加、处理程序(例如在树脂含浸后再浸泡泼水剂，并接着用高温烘烤干燥的方式处理)，是没办法将拨水剂有效地依附结合在喇叭弹波表面。或者是，在喇叭弹波热压成形后，再将波水剂涂布在喇叭弹波表面，常使喇叭弹波产生变形等问题。总结来说，在现有喇叭振动片(弹波)制程上，还没有人成功发展出一种可以有效地将泼水剂结合于喇叭弹波的制程或其成品。
本实用新型的另一目的在于提供一种喇叭振动片，在模制过程中包括添加拨水剂的步骤所形成，该喇叭振动片包括一布体，该布体为类圆盘状且由多条经纱及纬纱所编织而成，该布体表面结合有一树脂层、一胶层及一拨水层。

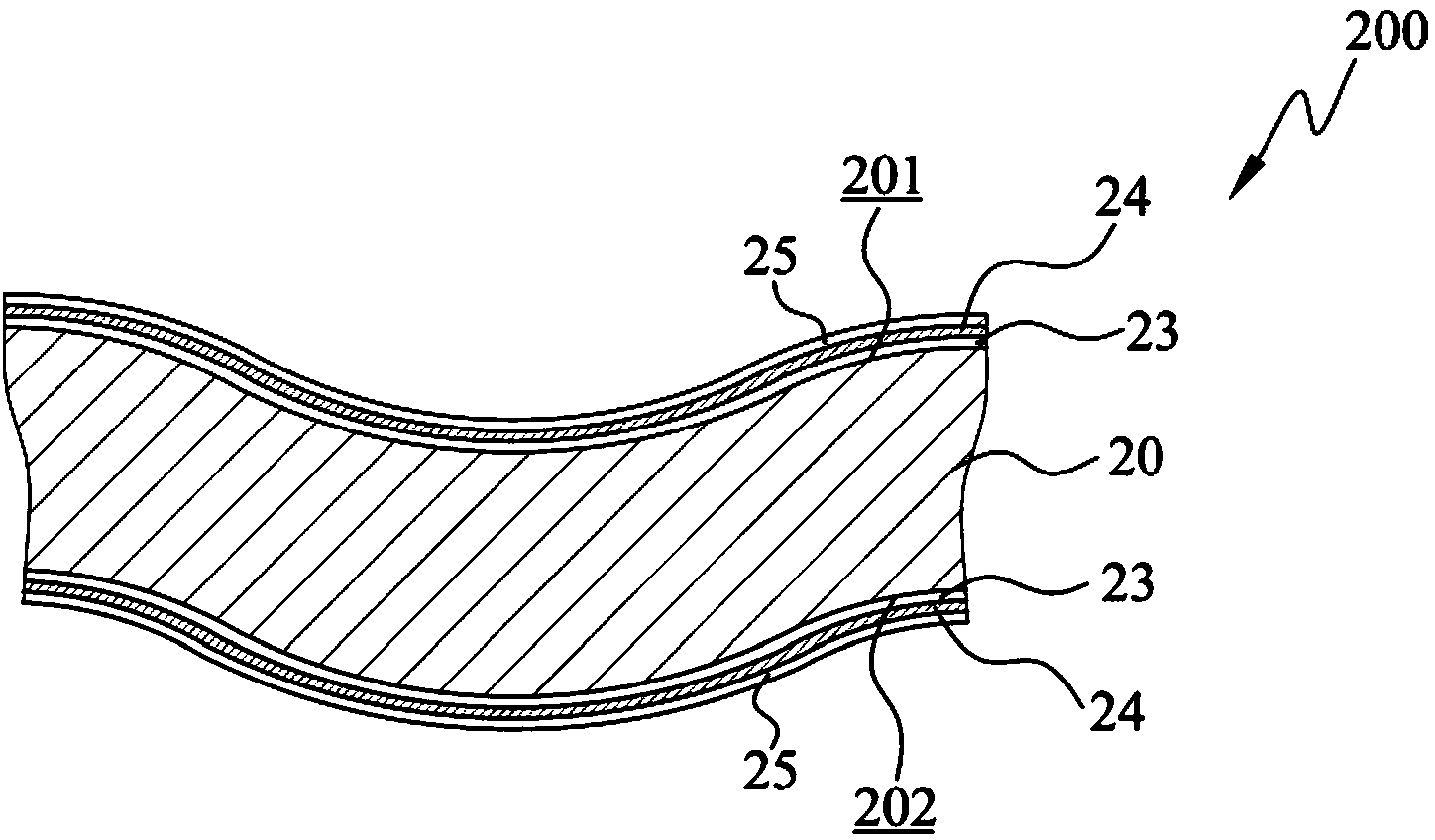

较佳地，其中该布体具有一第一表面及一第二表面，该树脂层、该胶层及该拨水层同时设置于该布体的第一表面及第二表面。
较佳地，其中该布体具有一第一表面及一第二表面，该树脂层、该胶层及该拨水层设置于该布体的第一表面及第二表面其中之一。
较佳地，其中该拨水层共同形成于该树脂层。
较佳地，其中该拨水层共同形成于该胶层。
经由本实用新型的技术手段，可使喇叭振动片具有拨水性、拨油性、抗污等功效，以符合汽车喇叭零件、电子装置内部零件的需求或标准。
