申请日2014.07.14
公开(公告)日2014.11.26
IPC分类号G01N33/00
摘要
本实用新型公开了一种水处理剂缓蚀性能评定装置，包括恒温水浴锅、试杯、微型液位传感器、电动旋转轴、补水箱、空气压缩机，试杯置于恒温水浴锅内;微型液位传感器安装在试杯内壁，与液位显示器相连接;电动旋转轴下部安装有试片固定装置，试片固定装置用于固定试片，试片固定装置和试片整体伸入试杯液面以下;空气压缩机通过通气管向试杯中通入空气;补水箱位于水浴锅的右上部，经由阀门、流量计，通过补水管伸入试杯液面以下。该装置通过液位传感器和补水箱实现了连续补水，克服了传统水处理剂缓蚀性能评定装置需要长时间人工操作且补水不及时的缺点，操作方便，自动化程度高。
权利要求书

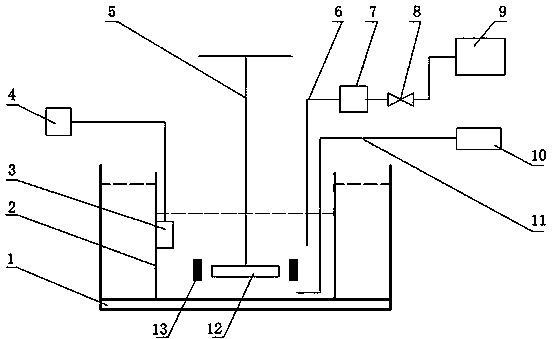

1.一种新型的水处理剂缓蚀性能评定装置，其特征在于：所述评定装置包括恒温水浴锅(1)、试杯(2)、微型液位传感器(3)、电动旋转轴(5)、补水箱(9)、空气压缩机(10)，其中，试杯(2)置于恒温水浴锅(1)内;微型液位传感器(3)安装在试杯(2)内壁，微型液位传感器(3)与液位显示器(4)相连;电动旋转轴(5)下部安装有试片固定装置(12)，试片固定装置(12)用于固定试片(13)，试片固定装置(12)和试片(13)整体伸入试杯(2)液面以下;补水箱(9)位于水浴锅(1)右上部，补水箱(9)经由阀门(8)、流量计(7)，通过补水管(6)伸入试杯(2)液面以下;空气压缩机(10)位于恒温水浴锅(1)的右侧，通过通气管(11)伸入试杯中通入空气。
2.如权利要求1所述的水处理剂缓蚀性能评定装置，其特征在于：所述的试杯(2)、电动旋转轴(5)、试片固定装置(12)、试片(13)、补水管(6)、通气管(11)有2~8组。
3.如权利要求1所述的水处理剂缓蚀性能评定装置，其特征在于：所述流量计(7)的控制值根据液位传感器(3)测得的液位差而定。
说明书
一种水处理剂缓蚀性能评定装置
技术领域
本实用新型涉及一种水处理剂缓蚀性能评定装置，特别涉及一种能连续补水的水处理剂缓蚀性能评定装置。
背景技术
目前，常用的水处理剂缓蚀性能评定方法是旋转挂片腐蚀试验法，通过试片的质量损失计算出腐蚀率和缓蚀率来评定水处理剂的缓蚀性能(参考GB/T 18175-2000水处理剂缓蚀性能的测定—旋转挂片法)。由于试液在加热条件下会自然蒸发，常见的评定装置需每隔1~2h人工补加一次蒸馏水，使液面保持在刻线处，而每组试验周期为72h， 在试验周期内一直要有人值班看守，有时会出现补水不及时的情况，且补加蒸馏水会引起试液温度的变化，对水处理剂缓蚀性能的评定有影响。所以，传统的评定装置不仅人工操作量大，而且对缓蚀性能的评定会产生影响。
实用新型内容
本实用新型所要解决的技术问题是：克服传统的水处理剂评定装置需要长时间人工补水，且补水会引起试液温度的变化进而影响水处理剂缓蚀性能的评定等缺陷，提供一种人工操作量小、不会引起试液温度变化的能连续补水的新型水处理剂缓蚀性能评定装置。
为了解决上述技术问题，本实用新型提供了一种新型的水处理剂缓蚀性能评定装置，包括恒温水浴锅、试杯、微型液位传感器、电动旋转轴、补水箱、空气压缩机，其中，试杯置于恒温水浴锅内，且恒温水浴锅内的液位要高于试杯中的液位;微型液位传感器安装在试杯内壁，整体低于试杯的液位，微型液位传感器与液位显示器相连，用于测定试液蒸发过程中液位的变化;电动旋转轴下部安装有试片固定装置，试片固定装置用于固定试片，试片固定装置和试片整体伸入试杯液面以下;空气压缩机位于恒温水浴锅的右侧，通过通气管伸入试杯中通入空气;补水箱位于水浴锅右上部，补水箱经由阀门、流量计，通过补水管伸入试杯液面以下，在试液蒸发过程中对试液进行连续补水。所述的试杯、电动旋转轴、试片固定装置、试片、补水管、通气管有2~8组。流量计的控制值根据液位传感器测得的液位差而定。
本实用新型通过以下2个要素，实现了水处理剂缓蚀性能评定装置的连续补水，以及不同水处理剂缓蚀性能的同步测定，为精确、高效评定水处理剂缓蚀性能提供了保障。
(1)所述的试杯、电动旋转轴、试片固定装置、试片、补水管、通气管有2~8组，整套装置共用一个恒温水浴锅、微型液位传感器、补水箱、空气压缩机，微型液位计只需安装在一只试杯内，补水箱通过多根补水管向不同的试杯中连续补水，空气压缩机通过多根通气管向多个试杯中通入空气，以实现不同水处理剂缓蚀性能的同步评定。
(2)流量计的控制值根据液位传感器测得的液位差而定，其过程为：当试液达到恒定温度后，试片浸入试液中，开始计时，并记下此时液位传感器测定的试液液位，1小时后再次记录下试液的液位，根据此液位差计算要设定的流量，计算依据为试液的蒸发量与补水量相等，计算公式如下：
Q=S杯·ΔH/t
其中，Q表示流量，单位为m3/h;S杯表示试杯的表面积，单位为m2;Δ H表示1小时内试液的液位差，单位为m;t表示时间，在此公式中取1，单位为小时(h)。1小时后人工向试杯中补加蒸馏水至刻线，开启补水箱阀门，按上述计算得到的流量值调节流量计的大小，实现对试液的连续补水。
综上所述，本实用新型通过以上2个要素，不但实现了水处理剂缓蚀性能评定装置的连续补水，对试液温度的影响可忽略，而且可进行不同水处理剂缓蚀性能的同步评定，人工操作量小，自动化程度高，对水处理剂缓蚀性能的评定结果影响小。
