申请日2000.07.17
公开(公告)日2001.06.13
IPC分类号C02F1/44
摘要
一种逆渗透水处理机的压力桶,包含筒体,筒体内设有压缩囊,其筒体上端具有通孔以连接一水输入输出接头,下端亦具有连接一气压输入接头的通孔;该筒体上端的通孔的孔缘底端一体成型有管状补强延伸片,该水输入输出接头插合于补强延伸片中,并与筒体结合成一体;该筒体下端的通孔的孔缘内侧亦一体成型管状补强延伸片,该气压输入接头插合于补强延伸片中,并与筒体结合一体。本实用新型密合效果好,可避免生锈和渗漏水。

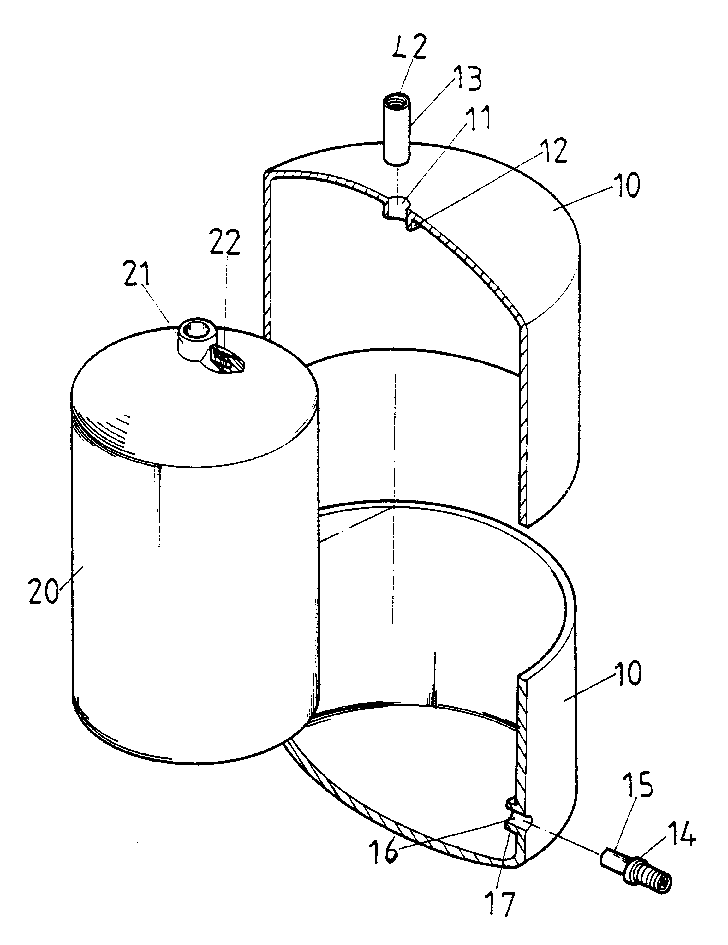

摘要附图
权利要求书
1.一种逆渗透水处理机的压力桶，包含筒体，筒体内设有压缩 囊，其筒体上端具有通孔以连接一水输入输出接头，下端亦具有连 接一气压输入接头的通孔;其特征在于：
该筒体上端的通孔的孔缘底端一体成型有管状补强延伸片，该 水输入输出接头插合于补强延伸片中，并与筒体结合成一体;该筒 体下端的通孔的孔缘内侧亦一体成型管状补强延伸片，该气压输入 接头插合于补强延伸片中，并与筒体结合一体。
2.如权利要求1所述的逆渗透水处理机的压力桶，其特征在 于：该压缩囊为密闭的囊状，上端具有通孔，该通孔与一周缘具有 延伸片的焊接头一体成型结合，该焊接头套合于筒体的水输入输出 接头而一体密合。
3.如权利要求1所述的逆渗透水处理机的压力桶，其特征在 于：该筒体为不锈钢筒体。
4.如权利要求1所述的逆渗透水处理机的压力桶，其特征在 于：该压缩囊为开放型压缩囊，上端具有大开口，该大开口周缘以 弹性迫紧框固定于筒体内壁定位。
说明书
逆渗透水处理机的压力桶
本实用新型涉及一种逆渗透水处理装置，特别是一种逆渗透水 处理机的压力桶。
逆渗透水处理机，必有一压力桶，以储存逆渗透处理的水，在 饮用时以气压迫出。而传统式压力桶的构造，如图1、2所示，铁筒 1由两部分组成，传统式压力桶采用铁板冲型而成，焊接前，先于 铁筒1内部上半部装置防锈胶皮7，再于下半部配合一弹性迫紧框8 迫定一开放型压缩囊6，压缩囊6上方呈大开口，铁筒1底部设通 孔及配合橡胶O形环5、螺帽4而锁定一具有外螺牙L1的气压输入 接头3，又，铁筒1上部设有另一通孔以锁定同样具有外螺牙L1的 接头，而接头直接插入再由外部焊接H1，形成一水输入输出接头 2。使用时，经逆渗透处理的水，由水输入输出接头2进入铁筒1中 储存，开放型压缩囊6受水量的增多而下垂，而储存于上部铁筒的 防锈胶皮7与开放型压缩囊6间，欲取用水时，启动外在的空气压 缩机由气压输入接头3输入气压M入筒内，气压M可压迫开放型压 缩囊6，而迫使水由水输入输出接头2排出(用水时是停止逆渗透 处理作用的状态);上述的压力桶，虽然可达到储水，输出水的目 的，但是尚存在有下列缺点：
(1)其铁筒1上部结合的水输入输出接头2，在铁筒上直接冲 孔，未设补强构件，其耐力强度差，且是采用一般“外螺牙L1”的 接头，外螺牙必有螺牙缝，而使密闭效果不佳，有渗漏的可能， 又，其采用“外焊接H1”，易破坏铁筒1外观的美观性和完整性。
(2)其输入气压处的气压输入接头3，由外螺牙L1的螺帽4 锁合，没有补强构件，承受气体压力的耐力强度差，并有松动的可 能，故虽有O形环5防漏，但仍易发生泄漏气压的问题。
(3)由于其采用铁材制成铁筒1，因此会生锈，故必需加设防 锈胶皮7隔离水与铁筒1，在开口处的周缘，如图2所示，日久后 必会产生缝隙W，将会渗入水，而产生生锈、腐蚀的问题。
因此，本实用新型的目的在于克服上述传统式压力桶的缺点而 提供一种逆渗透水处理机的压力桶，强度大，密合效果好，可避免 生锈和渗漏水，耐用及卫生效果好，并且不会破坏筒体的外观。
为了达到上述的目的，本实用新型提供一种逆渗透水处理机的 压力桶，包含筒体，筒体内设有压缩囊，其筒体上端具有通孔以连 接一水输入输出接头，下端亦具有连接一气压输入接头的通孔;其 特征在于：
该筒体上端的通孔的孔缘底端一体成型有管状补强延伸片，该 水输入输出接头插合于补强延伸片中，并与筒体结合成一体;该筒 体下端的通孔的孔缘内侧亦一体成型管状补强延伸片，该气压输入 接头插合于补强延伸片中，并与筒体结合一体。
所述的逆渗透水处理机的压力桶，其特征在于：该压缩囊为密 闭的囊状，上端具有通孔，该通孔与一周缘具有延伸片的焊接头一 体成型结合，该焊接头套合于筒体的水输入输出接头而一体密合。
所述的逆渗透水处理机的压力桶，其特征在于：该筒体为不锈 钢筒体。
所述的逆渗透水处理机的压力桶，其特征在于：该压缩囊为开 放型压缩囊，上端具有大开口，该大开口周缘以弹性迫紧框固定 于筒体内壁定位。
本实用新型具有的功效及优点说明如下：
(1)经逆渗透处理的水，输入储存于全密闭式的压缩囊20 中，压缩囊20端口(焊接头21)呈完全焊接密合，具有极佳的隔 离、密闭效果，不会有渗漏水的问题，又，筒体是不锈钢筒10，可 避免生锈和渗漏水造成腐蚀的问题，耐用及卫生效果好。
(2)气压输入对压缩囊20作用时，因压缩囊呈“全密闭”， 绝无因受压力而渗漏的问题，(除非囊体材质过久老化)，压缩作 用的效果好。
(3)在“水输入输出接头13”方面：其恰可提供与补强延伸 片12焊接所需的面积，且其表面无螺牙，达到极佳的焊接密合效 果，可比传统的螺牙、铆钉方式的密合度高。又，补强延伸片12可 增加补强接头受力的强度，水输入输出接头13稳定性好、其焊接处 不易因受力而产生裂缝。另外，呈“内焊接H2”，达到不破坏筒体 外观美观的效果。
(4)在“气压输入接头14”方面：其亦设有补强延伸片17配 合焊接，而可得到增大耐力强度及极佳的焊接密合效果。尤其，用 “内焊接H2”的方法结合、以及用“补强延伸片17”定位，使得气 压输入接头14不像传统式螺帽的锁合，不会有松动、泄漏气压的问 题。
