申请日2000.07.17
公开(公告)日2001.05.23
IPC分类号C02F1/42
摘要
本实用新型提供了一种水处理用离子交换罐技术方案。该方案主要包括有罐体和罐体底部的进水管、顶部的反洗出水管、中部的软化水出水管,该出水管连接罐体内腔带有滤水孔的主滤水管和支滤水管,本方案的特点是在所述的罐体的顶部有一个与罐体直径相同并与之密封连接的罐盖,所述的反洗出水管则是在罐盖下的罐体的侧壁上;在所述的罐体的内壁、主滤水管的内外壁、支滤水管的内外壁以及滤水孔的孔壁上均覆盖有一层陶瓷防护层。

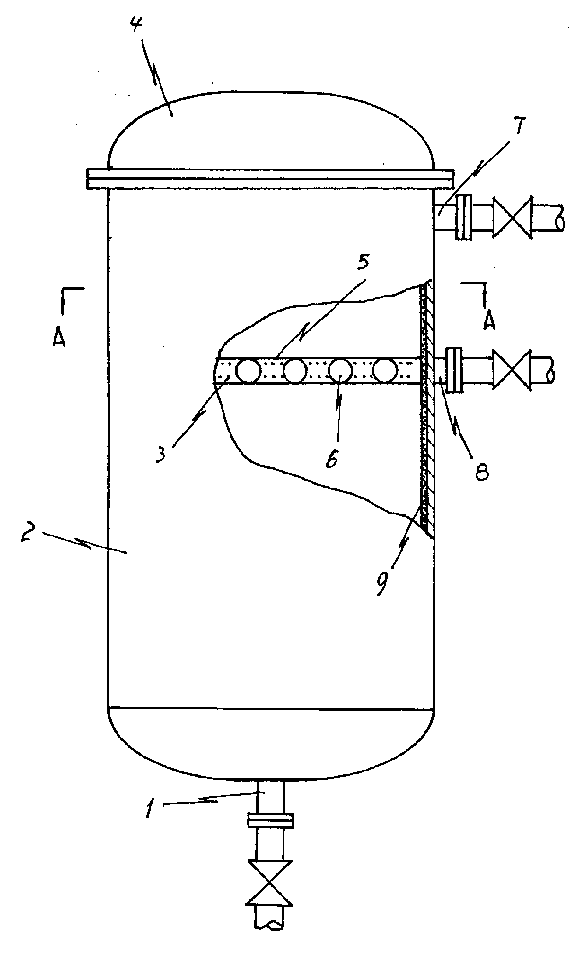

摘要附图
权利要求书
1.一种水处理用离子交换罐，主要包括有罐体[2]和罐体[2]底部的进水 管[1]，罐体[2]顶部的反洗出水管[7]，以及罐体[2]中部的软化水出水管[8]， 出水管[8]连接罐体[2]内腔带有滤水孔[3]的主滤水管[5]，而主滤水管[5]又连 接带有滤水孔[3]的支滤水管[6]，其特征是在所述的罐体[2]的顶部有一个与罐 体[2]直径相同并与之有可拆装的、密封连接的罐盖[4]，所述的反洗出水管[7] 则是在罐盖[4]下的罐体[2]的侧壁上;在所述的罐体[2]的内壁、主滤水管[5] 的内外壁、支滤水管[6]的内外壁以及滤水孔[3]的孔壁上均覆盖有一层陶瓷防 护层[9]。
2.根据权利要求1所述的水处理用离子交换罐，其特征在于所述的罐盖 [4]的内壁上也覆盖有一层陶瓷防护层[9]。
说明书
一种水处理用离子交换罐
本实用新型涉及的是工业用水的水处理设备，尤其是一种水处理用离子 交换罐。
在现有技术中的离子交换罐均是一个有手孔的密封罐体，在罐体的底部 有进水管，在罐体的顶部有反洗出水管，在罐体的中部有软化水的出水管， 而与软化水出水管连接的主滤水管和支滤水管，又是采用的不锈钢管，这种 结构的离子交换罐所存在的不足之处，是对罐体内腔部件的维修极不方便， 离子交换罐在使用中需要经常对罐内的树脂进行还原处理，而还原处理用的 药液对不锈钢管制作的主、支滤水管仍有一定的腐蚀作用，这就造成了造价 昂贵的主、支滤水管在使用一段时间后，就要维修或更换，故而该离子交换 罐具有维修困难和维修费用较高的不足。
本实用新型的目的，就是针对现有技术所存在的不足，而提供一种水处 理用离子交换罐技术方案，该方案可实现对罐体内腔能方便的维修，并可保 证主、支滤水管可长期的不用维修。
本方案是通过如下技术措施来实现的。主要包括有罐体和罐体底部的进 水管，罐体顶部的反洗出水管，以及罐体中部的软化水出水管，该出水管连 接罐体内腔带有滤水孔的主滤水管，而主滤水管又连接带有滤水孔的支滤水 管，本方案的特点是在所述的罐体的顶部有一个与罐体直径相同并与之有可 拆装的、密封连接的罐盖，所述的反洗出水管则是在罐盖下的罐体的侧壁上; 在所述的罐体的内壁、主滤水管的内外壁、支滤水管的内外壁以及滤水孔的 孔壁上均覆盖有一层陶瓷防护层。本方案具体的特点还有，所述的罐盖的内 壁上也覆盖有一层陶瓷防护层。
根据对上述方案的叙述可知，由于在该方案中，在所述的罐体的顶部有 一个与罐体直径相同并与之密封连接的罐盖，这一结构如果打开罐盖，罐体 的内腔就可以完全暴露，这对罐体内腔部件的维修就十分方便，另外，在所 述的罐体和罐盖的内壁、主滤水管的内外壁、支滤水管的内外壁以及滤水孔 的孔壁上均覆盖有一层陶瓷防护层，这就可以使主、支滤水管采用一般材料 的钢管，由于有陶瓷防护层的存在，采用普通钢管也不会受到腐蚀，故而降 低了生产成本，又保证了长期使用不会被腐蚀，因此，也就可以长期不用维 修。由此可见，本实用新型与现有技术相比，具有实质性特点和进步，其实 施效果也是显而易见的。
