申请日2000.07.24
公开(公告)日2001.06.06
IPC分类号C02F9/08
摘要
一种高浊度水处理设备,由水泵、沉淀罐、反应罐、树脂软化装置、活性炭吸附装置、过滤装置、第一级清水储箱、Ro膜处理装置、第二级清水储箱、第三级清水储箱和臭氧灭菌消毒装置、紫外线消毒器和精滤装置用管道顺序串连而成。主要适应于高浊水的处理,对低浊度水的处理效果更佳,对于水质差、浊度高的农村和远离供水区域的工矿企业以及洪灾过后的高浊度水处理最为适合。

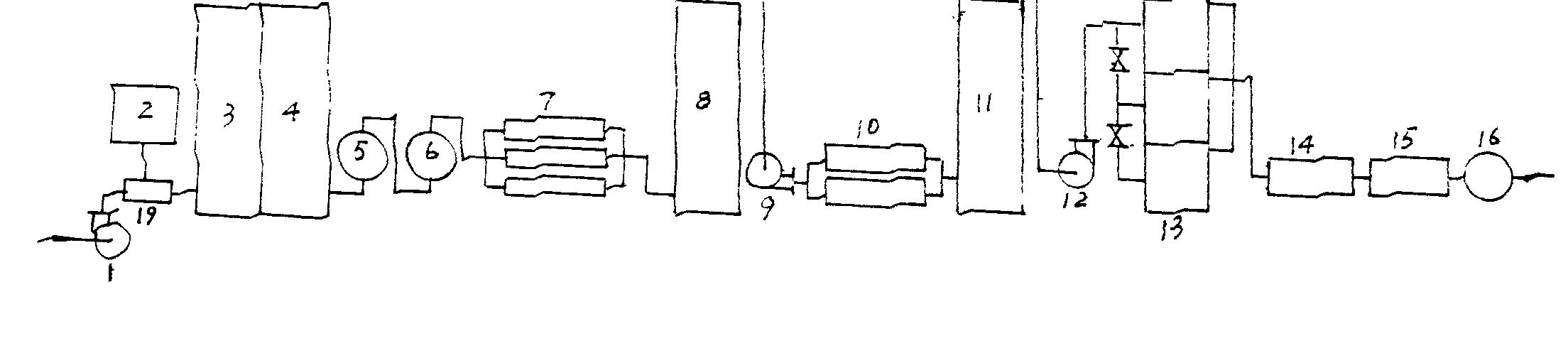

摘要附图
权利要求书
一种高浊度水处理设备，包括有进水管、水泵、活性 吸附装置、过滤装置、紫外线消毒器、清水储箱和出水管， 其特征在于：沉淀罐(3)、反应罐(4)、树脂软化装置(5)， 活性炭吸附装置(6)、过滤装置(7)、第一级清水储箱(8)、 高压水泵(9)、Ro膜处理装置(10)、第二级清水储箱(11)、 水泵(12)、第三级清水储箱(13)、臭氧灭菌消毒装置(14)、 紫外线消毒器(15)和精滤装置(16)用管道顺序串连而成， 以上各处理阶段设备布置于一个箱体(20)中，在箱体内另 设置发电机(17)和中央控制器(18);第三级清水储箱分为 上、中、下三个腔室，在箱体外设置潜水泵和旋转器(19)， 在旋转器(19)上方设置加药罐(2)，加药罐固定在箱体(20) 的外壁上。
说明书
高浊度水处理设备
本实用新型涉及一种水处理设备，具体是指高浊水的 水处理设备。
目前，在一些农村和远离城市供水区域的部分工矿企 业，用于生活的用水，水源差，建设一个水处理站费用高。 使用一般的水处理设备，处理后的水很难达到生活用水标 准，经常使用未达标的水对人体的身体健康存在着危害。 还有在那些洪灾发生地区，由于水处理系统被洪水毁坏， 不能正常使用，洪水过后的水质浊度高，同样一般的水处 理设备也难达到处理要求，如中国专利公布的公布号为 2264183的《超净水制取设备》主要由水泵、泵水箱、光 催化氧化灭菌消毒装置、活性炭吸附装置、硅藻土过滤装 置、紫外线消毒器、清水储存箱由管路顺序串连而成的， 这种水处理对浊度较低，水源相对较好，通过处理可以使 出水质达到饮用水标准，而对浊度高的水处理效果就难以 达到饮用水的标准。
本实用新型的目的在于提供一种可把高浊水直接处理 可供生活饮用的水，各处理阶段组合在一个箱体中的水处 理设备。
为了达到上述目的，本实用新型的高浊度水处理设备 是用管路顺序串连沉淀罐、反应罐、树脂软化装置、活化 炭吸附装置、过滤装置、第一级清水储箱、高压水泵、Ro 膜处理装置、第二级清水储箱、水泵、第三级清水储箱、 臭氧灭菌消毒装置、紫外线消毒器精滤装置;第三级清水 储箱由上、中、下三个腔室组成，由第二级清水储箱的水 送入上腔室，上腔室的水满后通过逆渗透器分别进入中、 下两个腔室，在容器的外壁上附挂加药罐，处理原水由有 设在容器外的潜水泵直接吸取，原水通过一个旋转器把药 罐中加入的药混合均匀后送入沉淀罐，再依次对水进行处 理，各处理阶段的装置设置在一个箱体内，同时将设置一 步发电机和一套中央控制系统。
采用这样的结构后，增加水的处理阶段集物理、化学、 生物处理于一体，能有效地增加高浊水的处理效果，使高 浊水达到生活用水标准，各处理阶段的装置可组合在一个 箱体中，占地面积小，可以随运输工具自由转移使用，配 备发电机使供电不方便地区或是洪灾过后，供电不正常， 也可正常使用。
