申请日2000.08.31
公开(公告)日2001.08.15
IPC分类号C02F1/40
摘要
沉降过滤组合式污水处理装置,它的筒体3内部由横板和隔板分成缓冲空间31、同向流空间31、粗粒化聚合空间33、逆向流空间34、一次过滤空间41和二次过滤空间42。空间34、空间41、空间42与右封头28之间连接有进出水管18、19、23、25和27。在沉降空间内安装有斜板组件6、13和聚合组件10,过滤空间内安装有滤床20和26。该装置使沉降、聚结、过滤一体化,有减少设备数量,节省工程投资的优点。

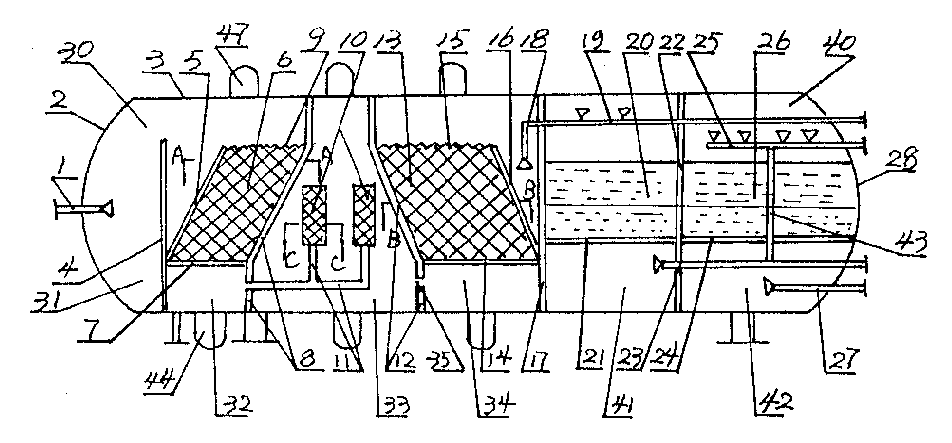

摘要附图
权利要求书
1、沉降过滤组合式污水处理装置，它包含进水管(1)、左封头(2)、 右封头(28)、筒体(3)、档板(4)、同向流斜板组件(6)、下隔板 (8)、粗粒化聚合组件(10)、进水管(11)、下隔板(12)、逆向 流斜板组件(13)、档板(17)、进水管(18)、反冲洗排水管(19) 、一次滤床(20)、隔板(22)、一次出水及反冲洗进水管(23)、 二次进水及反冲洗排水管(25)、二次滤床(26)、二次出水管及反冲洗 进水管(27)，左封头(2)和右封头(28)将筒体(3)两端密封，使 之成为一完整的容器，其特征在于档板(17)设在筒体(3)内的中间，将 筒体(3)的内部分成互不相通的左右两个空间，左部空间为沉降空间(30)， 右部空间为过滤空间(40)，沉降空间(30)内部由档板(4)、下隔板 (8)、下隔板(12)分成四个空间，它们自左向右分别是缓冲空间(31) 、同向流空间(32)、粗粒化聚合空间(33)、逆向流空间(34)，缓 冲空间(31)在档板(4)的上部与同向流空间(32)相通，粗粒化聚合 空间(33)通过下隔板(12)下部的孔(35)与逆向流空间(34)相 通，同向流斜板组件(6)安装在同向流空间(32)的中部，粗粒化聚合组 件(10)安装在粗粒化聚合空间(33)的中部，逆向流斜板组件(13) 安装在逆向流空间(34)的中部;过滤空间(40)由隔板(22)分成一 次过滤空间(41)和二次过滤空间(42)，在其内部分别设有一次滤床( 20)和二次滤床(26)。
2、根据权利要求1所述的沉降过滤组合式污水处理装置，其特征在于同 向流斜板组件(6)的垂直截面为一向右倾斜的平行四边形，同向流斜板组件 (6)的左部斜面上安装有上隔板(5)，右部斜面与下隔板(8)相连接， 在同向流斜板组件(6)的上部设有布水钢板网(9)，同向流斜板组件(6) 的下部设有支撑和钢板网组件(7)。
3、根据权利要求1所述的沉降过滤组合式污水处理装置，其特征在于 粗粒化聚合组件(10)的下部连接有进水管(11)，进水管(11)穿过 下隔板(8)的下部与同向流空间(32)相连通。
4、根据权利要求1所述的沉降过滤组合式污水处理装置，其特征在于逆 向流斜板组件(13)的垂直截面为一向左倾斜的平行四边形，其右部斜面安 装有隔板(16)，左部斜面与下隔板(12)相连接，逆向流斜板组件(1 3)的上部设有钢板网(15)，逆向流斜板组件(13)的下部设有支撑和 钢板网组件(14)。
5、根据权利要求1所述的沉降过滤组合式污水处理装置，其特征在于 反冲洗排水管(19)安装在右封头(28)上，其穿过隔板(22)延伸到 一次过滤空间(41)的上部，一次过滤进水管(18)与反冲洗排水管(1 9)的左端连通，一次过滤进水管(18)穿过档板(17)延伸到上隔板( 16)与档板(17)之间的空隙内。
6、根据权利要求1所述的沉降过滤组合式污水处理装置，其特征在于二 次过滤进水管及反冲洗排水管(25)安装在右封头(28)上，其延伸到二 次过滤空间(42)的上部。
7、根据权利要求1所述的沉降过滤组合式污水处理装置，其特征在于一 次过滤出水管及反冲洗进水管(23)安装在右封头(28)上，它处在二次 过滤空间(42)的下部，它的进水口穿过隔板(22)延伸到一次过滤空间 (41)的下部，立管(43)垂直穿过二次滤床(26)，其上下两端分别 与水管(23)和水管(25)相连接。
8、根据权利要求1所述的沉降过滤组合式污水处理装置，其特征在于二 次过滤出水管及反冲洗进水管(27)安装在右封头(28)上，它延伸到二 次过滤空间(42)的下部，在左封头(2)上安装有进水管(1)，它延伸 到缓冲空间(31)内部。
9、根据权利要求1所述的沉降过滤组合式污水处理装置，其特征在于同 向流斜板组件(6)与逆向流斜板组件(13)均由一系列三角形波纹斜板( 61)组成，它形成棱形通道(62)，斜板(61)与水平面成(45)度 角倾斜安装。
10、根据权利要求1所述的沉降过滤组合式污水处理装置，其特征在于 粗粒化聚结组件(10)的中间为穿孔钢管(36)，钢管(36)管壁上有 孔(38)，其外部缠绕改性尼龙网布(37)，穿孔钢管(36)与其下部 的进水管(11)连通。
说明书
沉降过滤组合式污水处理装置
本实用新型是含油污水的处理装置。
目前油田的含油污水处理工艺是：两级沉降，一级过滤达到高渗透注水水 质指标，再经二级过滤达到低渗透注水水质标准，而外围油田现有沉降过滤设 备有立式自然沉降罐、立式混凝沉降罐、横向流聚结除油器、DTH聚结除油 器、一次双层滤料过滤罐、二次双层滤料过滤罐，以上设备功能单一，没有形 成一体化、组装化结构，而要将沉降过滤二段单体设备组合起来，它的处理工 艺就要复杂、设备占地面积加大、设备投资也大。
本实用新型的目的是设计一种沉降过滤组合式污水处理装置，它应将一次 斜板沉降、粗粒聚结、二次斜板沉降、一次双层滤料过滤、二次双层滤料过滤 五部分组合到一个卧式压力容器中，使一个设备具有五个设备的功能。它应具 有使沉降、聚结、过滤一体化，简化工艺流程、减少设备数量、节省工程投资 的特点。
本实用新型包含进水管1、左封头2、右封头28、筒体3、档板4、同 向流斜板组件6、下隔板8、粗粒化聚合组件10、进水管11、下隔板12、 逆向流斜板组件13、档板17、进水管18、反冲洗排水管19、一次滤床 20、隔板22、一次出水及反冲洗进水管23、二次进水及反冲洗排水管 25、二次滤床26、二次出水管及反冲洗进水管27，左封头2和右封头2 8将筒体3两端密封使之成为一完整的容器，档板17设在筒体3内的中间， 将筒体3的内部分成互不相通的左右两个空间，左部空间为沉降空间30，右 部空间为过滤空间40。沉降空间30内部由档板4、下隔板8、下隔板12 分成四个空间，它们自左向右分别是缓冲空间31、同向流空间32、粗粒化 聚合空间33、逆向流空间34，缓冲空间31在档板4的上部与同向流空间 32相通，粗粒化聚合空间33通过下隔板12下部的孔35与逆向流空间3 4相通，同向流斜板组件6安装在同向流空间32的中部，粗粒化聚合组件1 0安装在粗粒化聚合空间33的中部，逆向流斜板组件13安装在逆向流空间 34的中部;过滤空间40由隔板22分成一次过滤空间41和二次过滤空间 42，在其内部分别设有一次滤床20和二次滤床26。该机构水由进水管 1经缓冲空间31流向同向流空间32，在这里同向流斜板组件6可去除大量 浮油和泥砂;水又从进水管11流入粗粒化聚合组件10内部，从组件10四 周流出，粗粒化聚合组件10使乳化油聚结成大油珠，以便分离;水又经孔3 5流向逆向流空间34，向上流经逆向流斜板组件13，在这里可去除聚结后 的乳化油和小颗粒的泥砂;水又经进水管18进入一次过滤空间41，由一次 滤床20过滤，水再经一次出水管23、立管43、二次进水管25流向二次 过滤空间42，经二次滤床26过滤后，净水由二次出水管27流出。
本实用新型将一次斜板沉降、粗粒聚结、二次斜板沉降、一次过滤、二 次过滤五部分组合到一个卧式压力容器中，使一个设备具有五个设备的功能; 它还具有使沉降、聚结过滤一体化，简化了工艺流程、减少设备数量、节省工 程投资的优点。它适合于外围油田含油污水的处理。
