申请日2015.08.26
公开(公告)日2016.01.13
IPC分类号C02F9/14
摘要
本实用新型公开了一种汽车生产废水的处理系统,包括有依次连接的格栅单元、隔油调节池、破乳隔油池、铁碳微电解反应器、混凝沉淀一体化设备、CASS反应池、臭氧接触池、过滤单元和清水池。本实用新型通过隔油、破乳对浮油和乳化液进行隔离破乳,通过铁碳微电解反应器降低废水中化学需氧量并提高废水生化需氧量/化学需氧量的比值,CASS反应池兼具调节池、生物池,二沉池等多种功能,臭氧接触池对废水中的细菌进行消毒处理。本实用新型整理结构设计合理,且处理后的水质达到排放标准,避免了对环境的污染。
权利要求书
1.一种汽车生产废水的处理系统,其特征在于:包括有依次连接的格栅单元、隔油调节池、破乳隔油池、铁碳微电解反应器、混凝沉淀一体化设备、CASS反应池、臭氧接触池、过滤单元和清水池;其中,铁碳微电解反应器内位于底端设置有曝气装置。
2.根据权利要求1所述的一种汽车生产废水的处理系统,其特征在于:所述的过滤单元选用多介质过滤器。
3.根据权利要求1所述的一种汽车生产废水的处理系统,其特征在于:所述的混凝沉淀一体化设备和CASS反应池的的污泥排出口均与污泥浓缩池连接,污泥浓缩池通过板式压滤机与污泥脱水机连接。
说明书
一种汽车生产废水的处理系统
技术领域
本实用新型涉及机械制造领域废水的处理,具体是一种汽车生产废水的处理系统。
背景技术
汽车工业生产工艺主要包括机械加工、成型、焊接、表面处理、涂装、总装等工序,其中表面处理和涂装是排放废水的主要工序。废水中主要含有表面处理和涂装工序排放的表面活性剂、油类、磷酸盐、金属盐类、有机溶剂等物质,以及机加工排放的高浓度乳化液。
实用新型内容
本实用新型要解决的技术问题是提供一种汽车生产废水的处理系统,汽车生产废水经处理后达到排放标准,保护了环境。
本实用新型的技术方案为:

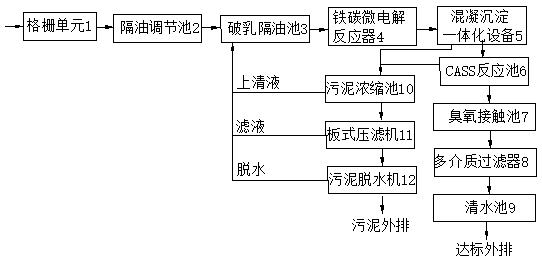

一种汽车生产废水的处理系统,包括有依次连接的格栅单元、隔油调节池、破乳隔油池、铁碳微电解反应器、混凝沉淀一体化设备、CASS反应池、臭氧接触池、过滤单元和清水池;其中,铁碳微电解反应器内位于底端设置有曝气装置。
所述的过滤单元选用多介质过滤器。
所述的混凝沉淀一体化设备和CASS反应池的的污泥排出口均与污泥浓缩池连接,污泥浓缩池通过板式压滤机与污泥脱水机连接。
本实用新型的优点:
本实用新型通过隔油、破乳对浮油和乳化液进行隔离破乳,通过铁碳微电解反应器降低废水中化学需氧量并提高废水生化需氧量/化学需氧量的比值,CASS反应池兼具调节池、生物池,二沉池等多种功能,臭氧接触池对废水中的细菌进行消毒处理。本实用新型整理结构设计合理,且处理后的水质达到排放标准,避免了对环境的污染。
