户用废水处理利用技术

发布时间:2018-5-5 19:59:57

  申请日2000.09.04

  公开(公告)日2001.11.28

  IPC分类号E03C1/12; E03B11/02; C02F1/28

  摘要

  本实用新型属给排水技术领域,本实用新型提供一种户用废水处理利用装置,其特征在于;由收集户内厨房和卫生间较净废水经废水口下格网进入进行混凝反应、斜板沉淀的废水箱,贮存经小型压力细滤吸附器处理后中水的中水箱,其电路设浮球式自控接点的中水电泵供中水作便器冲洗水的系统所组成,该装置确保了中水水质、水量,安装、使用和维护简单方便,可节省新水1/3。

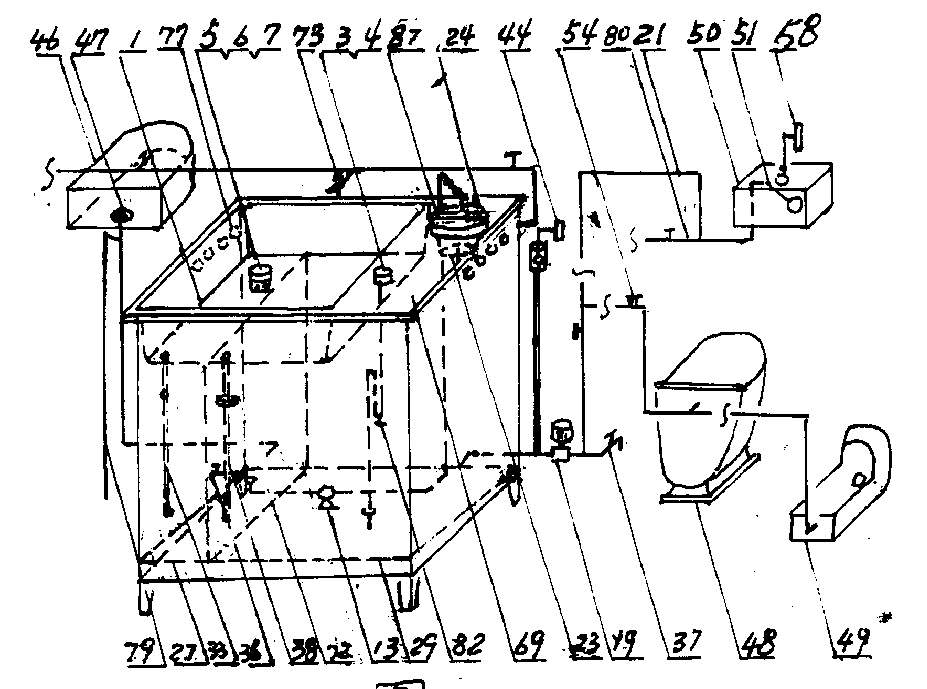

  摘要附图



  权利要求书

  1、一种户用废水处理利用装置,由厨房洗池1、废水箱27、洗 池1处收集较净废水进入箱27的废水口6、口6下可活动的格网、 由箱27内接给便器作冲洗水的废水管14、废水压力管16及二管间的 废水电泵13、控制电泵13的电路开关等所组成,其特征在于:设中 水箱29,废水压力管16不接至便器进水口,而是接入中水箱29内, 该管16上设有压力细滤吸附器23,设有混凝反应区的废水处理箱27 内底接出排泥水咀36,中水箱29内接出中水管供便器作冲洗水。

  2、如权利要求1所述的户用废水处理利用装置,其特征在于: 废水处理箱27内设混凝反应后的钭板沉淀装置,设前后平行钭板90、 91,前钭板90下端高于箱底板,后钭板91上端低于箱内溢流水位, 下端与底板连接,板91、91侧边与箱壁连接,户内废水进入前钭板90 与所对箱壁间的混凝反应区100内,区100设溢流管79,溢流水位低 于板90上端,底板设坡。最低处接出排泥水咀36,废水电泵13吸水管 向上的管口18位于后钭板91与所对箱壁形成的澄清区101内,管口18 高于底板,设坡的底板最低处接出排泥水咀104,电泵13电路设由区 101内水位自控启闭的接点装置和由中水箱29内水位自控启闭的接点 装置。

  3、如权利要求2所述的户用废水处理利用装置,其特征在于: 废水处理箱27内前后钭板90、91间设钭板,全部钭板为二块以上, 且均互相平行,设于前后钭板90、91间的钭板上端与后钭板91上端 相平,下端与前钭板90下端相平,板侧与箱壁连接,相邻钭板间距 相等。电泵13电路设由区101内最高水位自控闭合的配有延时继电 器的浮球式接点装置40和由中水箱29内最高水位自控开启的浮球式 接点装置44。

  4、如权利要求1所述的户用废水处理利用装置,其特征在于: 废水处理箱27内不设钭板,废水电泵13吸水管向上的管口18位于 箱27内的高于底板处,户内废水进水口高于管口18,箱27设溢流管 79,设坡的底板最低处接出排泥水咀36,电泵13电路设由箱27内水 位自控启闭的接点装置40和由中水箱29内水位启闭的接点装置44。

  5、如权利要求1所述的户用废水处理利用装置,其特征在于: 废水口6设于洗池1内底并设活塞5,口6内设可活动的园筒形格网 7,池1内底设污水口4并设活塞3,污水口4下接短管插接入排污存 水弯82上口,存水弯82下口接排污管83,废水处理箱27、中水箱29 均设于可活动的洗池1下面。

  6、如权利要求1所述的户用废水处理利用装置,其特征在于: 废水口6设于洗池1旁侧,该口6为废水集水器具上口,器具内设可 活动的水平格网9,该器具及洗池1上方均设新水水咀73。

  7、如权利要求1所述的户用废水处理利用装置,其特征在于: 并列设厨房洗池1、2,洗池上方均设新水水咀,池1内底设污水口4, 池2内底设废水口6及活塞5,口6内设可活动的园筒形格网7。

  8、如权利要求7所述的户用废水处理利用装置,其特征在于: 洗池1内底污水口4设活塞3,箱27、29均不设于洗池下,分别设可 活动的箱盖28、30。

  9、如权利要求7所述的户用废水处理利用装置,其特征在于: 洗池1内底设废水口6及活塞5,口6内设可活动的园筒形格网7, 污水口4设活塞3,废水处理箱27、中水箱29均设于可活动的洗池1、 2下面。

  10、如权利要求7所述的户用废水处理利用装置,其特征在于: 洗池2内底设污水口4及活塞3,废水箱27设于可活动的洗池2下, 污水口4下接短管在箱27外插接排污管82。

  11、如权利要求1所述的户用废水处理利用装置,其特征在于: 中水箱29为高位水箱,不设中水电泵19,箱29内底接出自压中水管 71至便器进水口,箱29内出水口处设手拉阀88,箱29设水位显示 管34和新水补水管80。

  12、如权利要求1所述的户用废水处理利用装置,其特征在于: 卫生间设废水集水盆46,其排水管67接入废水处理箱27内。

  13、如权利要求1所述的户用废水处理利用装置,其特征在于: 废水处理箱27、中水箱29均设于卫生间,由厨房洗池处废水集水口 6收集废水接入箱27内的管14立面成U型,该管14位于卫生间的最 低处设放空口并设管塞12,管14和废水泵13吸水管在靠箱27处各 设阀门15后设连通管96,管96设阀门15,废水压力管16分接压力 细滤吸附器23和排污水咀27,分接压力细滤吸附器23的管16设阀 门17。

  14、如权利要求1所述的户用废水处理利用装置,共特征在于: 压力细滤吸附器23设于箱27、29最高水位以上,内设上、下二层水 平可活动的席网25,二层网间设粒状炭26,器23进口处设配有压 紧装置的可活动的塞盖24,卫生间设箱29内底接出的给水和排空水 咀37。

  15、如权利要求1所述的户用废水处理利用装置,其特征在于: 中水箱29内底接出中水管20再接中水电泵19再接中水压力管21至 便器进水口,管21所设不低于箱29内最高水位的横管段53管顶设 防虹吸装置54,中水电泵19电路设手控可复位开关43。

  16、如权利要求1所述的户用废水处理利用装置,其特征在于: 中水箱29内底接出中水管20再接中水电泵19再接中水压力管21至 便器水箱50的新水给水管80阀门81后管段,中水电泵19电路设由 便器水箱50内水位自控启闭的浮球式接点装置58。

  17、如权利要求1所述的户用废水处理利用装置,其特征在于: 中水箱29内底接出中水管20再接中水电泵19再接中水压力管21至 便器水箱50的新水给水管80阀门81后管段,中水电泵19电路设配 有延时继电器的按扣52,中水箱29设水位显示管34。

  说明书

  户用废水处理利用装置

  本实用新型属给排水技术,特别是一种城镇住户内较净 废水回收经简易实用的物理、化学方法处理后用于冲洗便器 的装置。

  城镇住户内冲冼便器用水占新水用量的1/3,是对水资 源和电能的极大浪费,已有一些专利技术试图将户内用后废 水回收冲洗便器,但有的装置回收水质差,有的流程复杂、 使用维护不便。实用新型专利ZL99224113.8公开了一种 将户内较净废水回收用于冲洗便器的装置,但该装置只用格 网对废水粗过滤,未经化学处理和细滤吸附,不能达到中水 水质要求,影响中水水体和户内卫生。另外,该实用新型废 水箱设于厨房洗池下面,废水压力管接便器进水口,当便器 距洗池较远时,按正常管径将影响美观以至实施的可行性, 同时,该实用新型废水口设于与洗池相隔的旁侧,对习惯在 洗池内直接洗物品的住户不适合。本实用新型是对专利ZL 99224113.8的改进,与之相同的是:在洗池处设废水口, 口下设格网,该口收集较净废水进入废水箱,该箱内接出废 水管再接废水电泵再接废水压力管供便器作冲洗水,并设有 控制该泵的电源开关等,其改进内容为:设中水箱,废水压 力管不接至便器进水口,而是接入中水箱内,该管设有压力 细滤吸附器,废水箱底接出排泥水咀(或排泥阀门),中水箱 内接出自压中水管或接出中水管再接中水电泵再接中水压力 管至便器水箱进水管或便器进水口。

  本实用新型的目的就是提供一种确保中水水质、且适合 不同类型住户、简单实用的户用废水处理后用于冲洗便器的 装置,节省新水1/3。

  本实用新型的目的是通过下述技术方案来实现的:和上 述实用新型一样,本实用新型包括厨房洗池、洗池处的废水 口及口下格网、该口收集洗池处的较净废水进入废水箱、箱 内接出废水管再接废水电泵再接废水压力管供便器作冲洗水, 并设有控制该废水电泵的电源开关等,按照本实用新型,设 中水箱,废水压力管不接至便器进水口,而是接入中水箱内, 该管上设压力细滤吸附器,箱内底接出排泥水咀(或排泥阀 门),中水箱内接出自压中水管或接出中水管、中水电泵、 中水压力管至便器水箱进水管或便器进水口。即可实现,用 合格中水冲洗便器。

  本实用新型根据废水箱内是否设斜板有不同技术方案, 设斜板的技术方案是:设二块或二块以上的互相平行的斜板, 相邻板间的距离相等,前板上端高出箱内溢流水位,下端高 于箱底板,后板上端低于溢流水位,下端与底板连接,中间 板上、下端分别与后、前板上、下端相平,各板侧边与箱内 壁连接,后板与所对箱壁之间为溢流集水区,后板另一侧为 混凝反应区,洗池及卫生间废水集水盆废水均从前板下端以 上位置进入该区,该区设溢流管至卫生间地漏处,适时加入 混凝剂饱和溶液于该区,由于废水泵吸水管接入混凝溢流集 水区,混凝反应区水位不低于后板上端,混凝剂反应充分且 不易流失,废水泵吸水管口高于溢流集水区底,二区均设底 坡,最低处各设排泥水咀(或阀门),由溢流集水区内接出水 位显示立管,并设依据该区水位自控启停废水泵装置。

  废水箱不设斜板的技术方案:废水管吸水管口高于箱底, 该管口至箱底板间为混凝沉泥层,在箱底设坡,在最低处接 出排泥水咀(或排泥阀门),户内废水进入废水箱的进水口均 高于废水泵吸水管口,该箱设溢流管,并设由箱内水位自控 启停废水泵的装置。

  根据废水箱、中水箱的设置位置,废水口位置及方式,洗 池数量有多种技术方案,其中可以采用的技术方案是:洗池 设一个,池内底设废水口及活塞,口内设可方便提出清洗的 圆筒形格网,洗池污水口设活塞,洗池下设废水箱和中水箱, 池上设新水水咀,废水口排水直接进入废水箱,污水口接排 污存水弯后穿过箱底板接户内排污管,洗池旁侧设物品台, 压力细滤吸附器设于该台内侧,洗池可从二箱上取出,以便 适时清洗二箱。废水电泵设于箱底板下,其吸水管接入废水 箱内的管口高于箱底,废水压力管接至物品台上方连接压力 软管后再接短管,该短管从压力细滤吸附器活塞穿过,该 压力细滤吸附器内设二层席网,均设边框、托块和提手,二 层网间设粒状炭吸附剂,可方便的清洗席网、翻动和适时更 换炭粒。活塞设压板和压板卡,以保证密封又方便开启,该 器下端接短管至中水箱内。废水箱内设干簧式自控废水电泵 启停装置,最高水位启动泵,最低水位停泵。箱底设坡,最 低处接出排泥水咀。箱侧壁外设水位显示透明立管,内设彩 色浮球。卫生间设废水集水盆(兼洗手盆)收集卫生间较净废 水,盆上端设新水水咀,其排水管接入废水箱内的进水管口 高于废水泵吸水管口,该盆下排水管上端接出废水箱溢流管 至地漏处,中水电泵设于卫生间,其吸水管接至中水箱内底, 在该电泵水平吸水管上接出中水箱水位显示立管,该管上端 接出短管筒,内设与筒外废水泵电路接点盒内用绝缘细杆连 接的浮球,中水箱内达最高水位时,浮球连杆开启电路,废 水泵停,以免中水箱溢流。中水电泵压力水平管接出中水给 水咀(兼中水箱放空水咀),停电时从该处用盆接取中水冲洗 便器。中水箱设新水补水管,废水箱最高水位以上侧壁设通 风孔。中水压力管设阀门后接便器水箱进水管,该进水管接 箱内给水浮球阀,接点位置设在新水管阀门以后,中水电泵 电路设配有延时继电器的按扣,便器冲洗后,按动按扣限时 运行中水泵,确保便器水箱再充满;还可采用在便器水箱设 浮球,该浮球与箱外中水泵电路接点盒内相接,箱内水满时, 浮球连杆开启电路接点,则停泵,反之则闭合供水;中水电 泵压力管或接便器进水口,则该管设管底不低于中水箱内最 高水位的横管,该横管管顶设防停泵虹吸装置,开泵时封闭, 停泵在该处吸气破坏虹吸,中水电泵电路设手控可复位开关, 可控制、节省中水用量。

  还可以采用的技术方案是:设一个洗池,池内底设废水口 及活塞,口内设可方便提出清洗的圆筒形格网,池内污水口 设活塞,池上方设新水水咀。废水箱、中水箱均设于卫生间。 废水口下接废水管至废水箱内的管口高于废水泵吸水管管口, 卫生间设废水集水盆,盆上方设新水水咀,其排水管接至废 水水平管,洗池污水口下接污水存水弯接户内污水管道,废 水水平管上接出废水箱水位显示透明立管,内设彩色浮球,该 管上端接出短管筒,筒内设浮球,该浮球连接绝缘细杆至筒外 废水泵电路配有延时继电器的接点盒,组成浮球式废水电泵 自控启停装置,废水箱内最高水位时,废水泵启动并限时运 转,中水泵设于中水箱底板下,箱壁外侧设水位显示透明管, 内设彩色浮球,中水箱内设干簧式自控废水电泵启停装置, 箱内最高水位时停泵,反之则启动,避免中水箱溢流。废水 箱、中水箱均设盖板,以折页与内壁上端连接,压力细滤吸 附器设于中水箱一端固定盖板上,废水压力管从该器侧壁接 入,该器设螺纹盖,内设密封垫圈。废水箱、中水箱均设底 座,中水箱内底接出中水给水咀兼放空水咀。废水箱内底板 设坡,最低处接出排泥水咀,当洗池距便器较远或厨房与卫 生间不相靠时,洗池处接至废水箱的废水连接管立面成U形, 可设较小管径,为清洗该U形管中沉泥,在该连接管位于卫 生间最低处设放空口,并设管塞,适时排除沉泥;或在该连 接管和废水泵吸水管靠近废水箱的箱外位置各设阀门后连通, 并在连通管上设阀门,废水压力管分接压力细滤吸附器和低 处排污管,分接管均设阀门,启闭上述相应阀门,启动废水 泵,抽取洗池废水口倒入的废水,即可清洗该U形连接管中 沉泥至卫生间地漏处。本技术方案中,中水压力管接便器水 箱进水管或便器进水口内容同上一技术方案相应内容。

  又一技术方案是:设一个洗池,池内底设废水口和活塞, 口内设可方便提出清洗的圆筒形格网,池内污水口设活塞, 在洗池底板下端设废水箱,废水口排水进入废水箱,污水口接 排污存水弯在箱外,卫生间废水集水盆排水接入废水箱内的 管口高于废水泵吸水管管口。废水电泵、中水电泵、中水箱 均设在卫生间,废水泵吸水管上接出箱内水位显示透明立管, 管上端设配有延时继电器的浮球式自控启停废水电泵装置。 中水箱设盖板,压力细滤吸附器设于中水箱上端,废水箱底 设坡,最低处设排泥水咀,在卫生间废水集水盆排水管上端 接出废水箱溢流管。其余内容同上述技术方案中相应内容。

  再一技术方案是:洗池设一个,池内设污水口(或设或不 设活塞)废水口为设于洗池旁侧的废水槽槽口,槽内设可提 出清洗的水平格网,网设边框,框上设提手,框下托块固结 于槽内壁,槽上设新水水咀,不用盆具直接洗手洗物的较净 废水可在槽内回收,洗池用盆具洗物品的较净废水倒入槽内。 废水箱、中水箱均设于卫生间,均设盖板,废水泵设于箱旁 侧,中水泵设于中水箱底板下,废水泵压力管接至设于中水 箱上端的压力细滤吸附器内,中水箱内底接出中水给水咀 (兼放空水咀),该接出管上设箱内水位显示透明立管,内设 彩色浮球,该立管上端接短管筒,筒内设与筒外废水泵电路 接点盒相连接的浮球,箱内最高水位时开启该电路,反之则 闭合,避免中水箱溢流。废水箱内设平行的前、后斜板,前 斜板上端高于箱内溢流水位,下端高于箱底,后斜板上端低 于箱内溢流水位,下端与底板连接,前、后斜板侧边沿均与 箱壁连接,废水槽底接出的废水管以及卫生间废水集水盆排 水管均接入废水箱内前斜板与所对箱壁之间的混凝反应区内, 进水口高于前斜板下端,在废水槽或废水集水盆内适时加入 的混凝剂饱和溶液经与废水混合进入该混凝反应区,较清水 由后斜板上端溢流,进入后斜板与所对箱壁间的溢流集水区, 改善了沉淀和澄清条件,废水泵吸水管口接入该溢流集水区, 吸水管向上的管口高于该区底,二区底均设坡度,最低处接 出排泥水咀,混凝反应区设溢流管,溢流集水区底部接出水 位显示立管,并在溢流集水区内设干簧式自控启停废水泵装 置,水位达到后斜板上端时启动,最低处停泵,在卫生间废 水集水盆排水管上端接出废水箱溢流管至地漏处。在本技术 方案中还可以在洗池旁侧不设废水槽而设废水箱,该处废水 口即为废水箱箱口,箱内设水平格网及网框、托块、提手, 箱内不设斜板,废水箱和中水箱内均设干簧式自控启闭废水 电泵装置。废水箱内底板设坡,最低处接出排泥阀门,卫生 间废水集水盆排水接入废水箱内的管口高于废水泵吸水管管 口,分别在废水箱侧壁外和中水泵吸水管上设废水箱、中水 箱内水位显示透明管,其余内容与上述技术方案中相应内容 一致。

  厨房并列设二个洗池的技术方案是:二洗池可成整体型 或单体再组合,二池共设可移动的新水水咀或各设新水水咀, 废水口设于洗池内底并设活塞,口内设可提出清洗的圆筒形 格网。在一池内设污水口及活塞和中水口,或只设污水口及 活塞或只设污水口,另一池内设废水口(该池内或设或不设 污水口及活塞)。按以上不同设置方式,可在二池下设废水 箱和中水箱,压力细滤吸附器设于一洗池内侧,洗池废水口 设于废水箱上方,污水口设于中水箱上方,污水口下接污水 管后合并入污水存水弯从箱底板穿过。废水箱内设干簧式自 控废水电泵启停装置,中水箱内设立管,上端高出箱内最高 水位,下端从箱底板穿过,内设绝缘塑料连接杆,该杆上端 连接浮球,下端连接箱底板下废水泵电路接点盒,组成浮球 式自控装置,中水箱最高水位时开启废水泵电路,反之则闭 合,压力细滤吸附器进口设活塞,上端设与该处理器连接的 活塞压板及压板卡,活塞内插接入短管,上端接压力软管后 再接废水压力管,处理器下端接出短管至中水箱内;还可在 单独设有废水口的一池底板下端设废水箱,中水箱设于厨房 或卫生间;又可将废水箱、中水箱均设于卫生间,废水口下 接废水管至废水箱内,水平废水管最低处设排空口,设管塞。 以上不同方式的内容与上述方案中相应内容相同。

  上述各技术方案中,当中水箱不是设于洗池下,则可采 取以下方案:设高位中水箱,不设中水电泵,该箱底接出自 压中水管设阀门后接便器水箱进水管,接点设于便器水箱新 水给水管所设阀门后管段,以便中水供水量不足时仍可用新 水系统;该自压中水管还可直接接便器进水口,则箱底出水 口处设手拉阀门,控制中水用量。中水箱设盖板,底板下设 托座,箱内外设最高水位时自控开启废水电泵电路浮球式接 点装置,压力细滤吸附器设于该箱上端一侧固定顶板上,废 水箱可设在厨房或卫生间。

  对应上述各技术方案,还可采用将废水泵(中水泵)设于 废水箱(中水箱)上端的电泵间内,在其旁侧设密封水箱,电 泵水平吸水管接入密封水箱内,并在该箱内设吸水立管至废 水箱(中水箱)内底部,吸水立管上端高于泵外壳上端,密封 水箱顶板接出灌水短管并设活塞。电泵间设盖板,底板设排 水孔,侧壁设通风孔。

  在洗池下的废水箱内设置四块斜板,并由混凝溢流水集 水区接出水位显示立管的技术方案是:在废水箱内前斜板、 后斜板之间加设二块斜板,四块板侧边沿均与箱壁连接,前斜 板上端高出箱内溢流水位,下端高于箱底,后斜板上端低于箱 内溢流水位,下端与箱底板连接,中间二板上、下端分别与后 斜板上端、前斜板下端相平,四斜板均互相平行,相邻板间 距相等,洗池废水口排水直接进入斜板与所对箱壁间的混凝 反应区,卫生间废水集水盆排水管接入该区的管口高于前斜 板下端,该区接出溢流管至卫生间地漏处,适时在洗池废水 口或废水集水盆内加入混凝剂饱和溶液,用废水冲入该区进 行混凝反应,由于澄清水从斜板上端流出,增加了沉淀效果, 改善了溢流水水质,后斜板与所对箱壁间的混凝水溢流集水 区内接出水位显示透明立管,内设彩色浮球,该立管上端接 短管筒,内设浮球,该球与筒外废水泵电路中配有延时继电 器的接点盒内相接,组成自控闭合电路并限时开启的接点装 置,废水泵吸水管口在溢流水集水区内向上的管口高于区内 底板,二区内底均设坡,坡向最低处分别设置的排泥水咀, 洗池污水口下接污水管从混凝溢流水集水区底板穿过。

  本实用新型废水泵、中水泵配电机外壳设安全接地装置, 电泵在不设在箱底板下或电泵间时所配电机设防水罩。

  按照本实用新型,废水箱、中水箱、洗池、废水槽、压 力细滤吸附器、废水集水盆可分别用镀锌铁板、铝板、不锈 钢板制成,用非不锈钢材料时涂防腐涂料,或用工程塑料或 用玻璃钢制成。格网用铜丝网或不锈钢丝网或塑料网制成, 管道用镀锌钢管或工程塑料管。

  本实用新型有以下优点:

  1、确保了中水水质、无臭无味、无不快感。

  2、安装、使用、维护简单方便。

  3、可根据住户不同情况对照不同技术方案进行适当调 整、改造、增设,实施工程量小,费用低,且保证了实施后 的美观和可行性。

  4、节省新水1/3。
