申请日2017.04.01
公开(公告)日2018.01.19
IPC分类号C02F9/14; E04B1/04
摘要
本实用新型公开了一种直饮机废水再利用装置，包括底座，底座上部设有直饮机本体，直饮机本体右侧设有进水管，直饮机本体上部设有纯净水管，水池下部设有第一废水管，直饮机本体左侧设有第二废水管，第一废水管和第二废水管一端接有废水处理箱，废水处理箱内设有生物净化层和废水过滤层，本实用新型结构新颖，操作简单，将使用后的废水用于培养有益菌种并对废水进行除味，废水经多级过滤净化，净化效果好，净化后的水可储存起来并用于非直接饮用，实现了水资源的再利用。
权利要求书
1.一种直饮机废水再利用装置，包括底座，其特征在于，底座上部设有直饮机本体，直饮机本体右侧设有进水管，直饮机本体上部设有纯净水管，纯净水管一端接有水池，水池上设有水龙头，水池下部设有第一废水管，直饮机本体左侧设有第二废水管，第一废水管和第二废水管一端接有废水处理箱，废水处理箱内设有生物净化层和废水过滤层，生物净化层内设有均匀排列的净化杆，净化杆外侧包覆有净化填料层，净化填料层上设有生物菌种突出部，生物净化层下部设有废水过滤层，废水过滤层包括沙子碎石过滤层和活性炭过滤层，废水过滤层下部设有半透膜，半透膜下部设有底板，底板下部设有水槽，水槽一侧设有抽水管，抽水管一端接有水泵，水泵一侧接有电机，水泵上部通过连接水管接有储水箱，储水箱一侧接有出水管。
2.根据权利要求1所述的直饮机废水再利用装置，其特征在于，所述进水管上设有进水阀，水龙头包括转把柄和喷水部，水池一侧设有转把柄，水池上部设有喷水部。
3.根据权利要求1所述的直饮机废水再利用装置，其特征在于，所述生物净化层下部为隔板，隔板上设有筛孔，活性炭过滤层下部设有沙子碎石过滤层。
4.根据权利要求1所述的直饮机废水再利用装置，其特征在于，所述底板上设有渗漏孔，出水管上设有出水阀。
5.根据权利要求1所述的直饮机废水再利用装置，其特征在于，所述废水处理箱和储水箱上部设有箱盖，箱盖上设有废水管孔。
说明书
一种直饮机废水再利用装置
技术领域
本实用新型涉及废水处理技术领域，具体是一种直饮机废水再利用装置。
背景技术
将废水或污水经二级处理和深度处理后回用于生产系统或生活杂用被称为污水回用。污水回用的范围很广，从工业上的重复利用水体的补给水和生活用水。污水回用既可以有效地节约和利用有限的和宝贵的淡水资源，又可以减少污水或废水的排放量，减轻水环境的污染，还可以缓解城市排水管道的超负荷现象，具有明显的社会效益、环境效益和经济效益。
在现有技术中，直饮机本体分离出来的废水以及家用洗菜等的废水一般都是直接排出，没有设置相应的存储装置对使用后的废水进行存储回收，对废水进行初步的净化也是少之甚少，从而造成了大量的水资源浪费，即使部分设置了与直饮机本体连接的废水存储回收装置，对废水的再利用也仅仅局限于冲厕所等，废水中含有大量的有益物质，有益物质可用于微生物培养，同时，微生物还可对废水进行除味，直接将废水排出不仅会造成环境污染，也未能发挥废水的最大使用价值。
实用新型内容
本实用新型的目的在于提供一种直饮机废水再利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

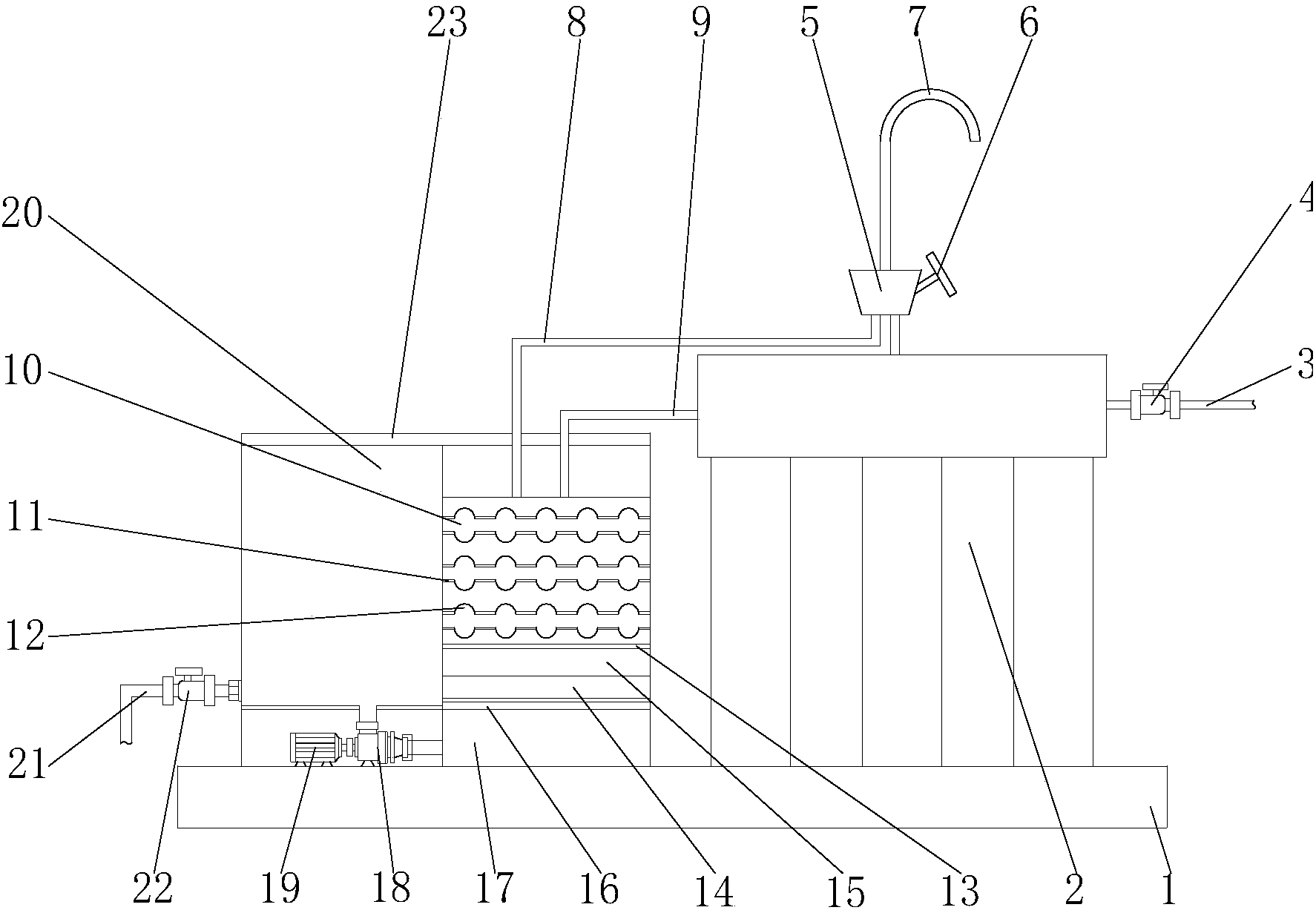

一种直饮机废水再利用装置，包括底座，底座上部设有直饮机本体，直饮机本体右侧设有进水管，直饮机本体上部设有纯净水管，纯净水管一端接有水池，水池上设有水龙头，水池下部设有第一废水管，直饮机本体左侧设有第二废水管，第一废水管和第二废水管一端接有废水处理箱，废水处理箱内设有生物净化层和废水过滤层，生物净化层内设有均匀排列的净化杆，净化杆外侧包覆有净化填料层，净化填料层上设有生物菌种突出部，生物净化层下部设有废水过滤层，废水过滤层包括沙子碎石过滤层和活性炭过滤层，废水过滤层下部设有半透膜，半透膜下部设有底板，底板下部设有水槽，水槽一侧设有抽水管，抽水管一端接有水泵，水泵一侧接有电机，水泵上部通过连接水管接有储水箱，储水箱一侧接有出水管。
作为本实用新型进一步的方案：所述进水管上设有进水阀，水龙头包括转把柄和喷水部，水池一侧设有转把柄，水池上部设有喷水部。
作为本实用新型进一步的方案：所述生物净化层下部为隔板，隔板上设有筛孔，活性炭过滤层下部设有沙子碎石过滤层。
作为本实用新型进一步的方案：所述底板上设有渗漏孔，出水管上设有出水阀。
作为本实用新型进一步的方案：所述废水处理箱和储水箱上部设有箱盖，箱盖上设有废水管孔。
与现有技术相比，本实用新型的有益效果是：本实用新型结构新颖，操作简单，将使用后的废水用于培养有益菌种并对废水进行除味，废水经多级过滤净化，净化效果好，净化后的水可储存起来并用于非直接饮用，实现了水资源的再利用。
