申请日2017.04.01
公开(公告)日2018.01.02
IPC分类号C02F3/28
摘要
一体式污水反应池属于环保装备技术领域，主要涉及一种污水反应池;本实用新型为了解决现有技术中的污水处理池占地面积大，需要繁冗复杂的管路将各个水池进行连通的问题;本实用新型的主体内设有第一反应体，第一反应体与主体内壁之间的腔体为第二反体，第一反应体与第二反应体的下端通过折流板连通，主体外部设有周向布置的保温体，保温体内壁与第二反应体的外壁之间填充保温材料，第二反应体上端的高度小于外侧保温体顶端的高度，保温体的上端通过斜坡面与第二反应体建立连接;本实用新型双层的反应结构同时进行酸化水解和沉淀过程，工作效率高，结构合理，通过保温结构利于池内保持一个稳定的反应温度，反应效果好，净化效率高。
权利要求书

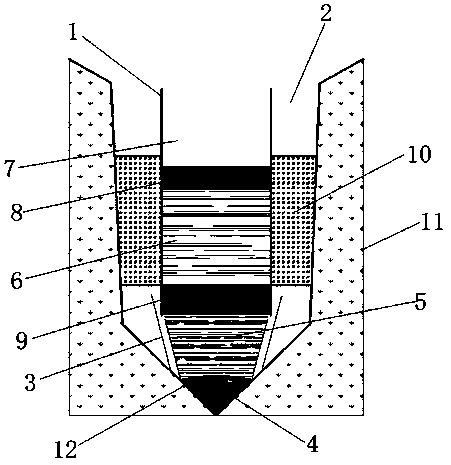

1.一体式污水反应池，包括主体，其特征在于：主体内设有第一反应体，第一反应体与主体内壁之间的腔体为第二反体，第一反应体与第二反应体的下端通过倾斜的折流板连通，主体外部设有周向布置的保温体，保温体内壁与第二反应体的外壁之间填充保温材料，第二反应体上端的高度小于外侧保温体顶端的高度，保温体的上端通过斜坡面与第二反应体建立连接。
2.根据权利要求1所述一体式污水反应池，其特征在于：所述第一反应体内由上至下依次为清水区、过渡区、反应区和集泥区，清水区与过渡区之间设有第一填料层，过渡区和反应区之间设有第二填料层。
3.根据权利要求2所述一体式污水反应池，其特征在于：所述第一反应体的反应区与集泥区之间设有过滤网板。
4.根据权利要求2所述一体式污水反应池，其特征在于：所述第一填料层和第二填料层均为板式填料层，第二填料层的厚度大于第一填料层的厚度。
5.根据权利要求1所述一体式污水反应池，其特征在于：所述第二反应体中部设有环形填料体，环形填料体的高度与第二反应体的高度之比为2:3。
6.根据权利要求5所述一体式污水反应池，其特征在于：所述环形填料体包括位于上下两侧的过滤格栅，两侧过滤格栅之间填充悬浮滤料颗粒。
7.根据权利要求2所述一体式污水反应池，其特征在于：所述第一反应体的外部形状包括上下连接的圆柱体第一空心圆锥台和第一圆锥体，清水区和过渡区置于圆柱体内，反应区置于第一空心圆锥台内，第一锥形体内为集泥区。
8.根据权利要求1所述一体式污水反应池，其特征在于：所述主体外部形状为上下连接的第二空心圆锥台和第二圆锥体，第二空心圆锥台的横截面面积由上至下依次减小。
说明书
一体式污水反应池
技术领域
一种污水反应池属于环保装备技术领域，主要涉及一体式污水反应池。
背景技术
随着人口社会的发展和人口的不断增多，环境污染已经成为不可忽视的问题，水资源的污染已经越来越受到人们的关注，各种各样的污水处理设备营运而生，根据不同的需要对污水进行处理，将水资源循环利用，减少污染，节约资源，然而现有技术中的污水处理池通常需要多个不同功能的处理池相互配合，占地面积大，需要繁冗复杂的管路将各个水池进行连通，容易出现堵塞、短流和涡流的现象，影响了污水的处理效果。
实用新型内容
为了解决上述问题，本实用新型公开了一体式污水反应池，结构简单、占地面积小、不会出现堵塞等现象。
本实用新型的目的是这样实现的：
一体式污水反应池，包括主体，主体内设有第一反应体，第一反应体与主体内壁之间的腔体为第二反体，第一反应体与第二反应体的下端通过折流板连通，主体外部设有周向布置的保温体，保温体内壁与第二反应体的外壁之间填充保温材料，第二反应体上端的高度小于外侧保温体顶端的高度，保温体的上端通过斜坡面与第二反应体建立连接。
所述第一反应体内由上至下依次为清水区、过渡区、反应区和集泥区，清水区与过渡区之间设有第一填料层，过渡区和反应区之间设有第二填料层，所述第一反应体的反应区与集泥区之间设有过滤网板。
所述第一填料层和第二填料层均为板式填料层，第二填料层的厚度大于第一填料层的厚度，净化效果更佳。
所述第二反应体中部设有环形填料体，环形填料体的高度与第二反应体的高度之比为2:3，不仅可以实现布水均匀，而且可以使污水进行足够的初步处理。
所述环形填料体包括位于上下两侧的过滤格栅，两侧过滤格栅之间填充悬浮滤料颗粒。
所述第一反应体的外部形状包括上下连接的圆柱体第一空心圆锥台和第一圆锥体，清水区和过渡区置于圆柱体内，反应区置于第一空心圆锥台内，所述第一空心圆锥台通过折流板围合而成，第一锥形体内为集泥区，将各种设备集于一身，简化设备。
所述主体外部形状为上下连接的第二空心圆锥台和和第二圆锥体，第二空心圆锥台的横截面面积由上至下依次减小，所述环形填料体置于第二空心圆锥台处，可以使第二反应体的横截面面积逐渐减小，配水均匀持续，第一反应体和第二反应体内部的液体形成良性快速循环，提高了净化速度和净化效率。
本实用新型与现有技术相比具有如下有益效果，本实用新型结构简单、占地面积小，便于巡查和维护，操作管理方便，省去了复杂的管线系统、无需布水系统和伸入反应池内部的布水管，降低成本，并且不会出现堵塞情况，双层的反应结构同时进行酸化水解和沉淀过程，工作效率高，结构合理，通过保温结构利于池内保持一个稳定的反应温度，反应效果好，净化效率高。
