申请日2000.09.18
公开(公告)日2001.12.19
IPC分类号E03C1/12; E03B11/02
摘要
本实用新型涉及节水马桶技术领域。现在的马桶多用自来水,用水量大,水的成本较高。本实用新型推出一种能应用生活废水的节水马桶。它由洗手盆、洗碗盆、洗手水进水管、洗碗水进水管、延时阀、排水管、马桶、溢水口、粗滤网、细滤网、滑道、观察窗、排污阀等构成。不仅用生活废水冲马桶,而且一箱水可用多次,可以大量节约用水,适于家庭卫生间使用。
摘要附图
权利要求书
1、一种利用生活废水的节水马桶，有洗手盆(1)、洗碗盆(2)、洗手水 进水管(3)、洗碗水进水管(4)、洗手水进水口(5)、洗碗水进水口(6)、箱体(7)、 出水口(9)、排水口(10)、马桶(11)、溢水口(12)、溢水管(13)、箱盖(19)、疏通阀(20)， 其特征是：还有延时阀(8)、粗滤网(14)、细滤网(15)、滑道(16)、观察窗(17)、排 污阀(18)，延时阀(8)装在出水口(9)和马桶(11)之间的排水管(10)中间，在箱体(7) 的上方，洗手水进水口(5)和洗碗水进水口(6)下方设置粗滤网(14)和细滤网 (15)，箱体(7)内靠洗手水进水口(5)和洗碗水进水口(6)上方一侧各有一园弧形 滑道(16)，粗滤网(14)和细滤网(15)上下两端固定在一起，粗滤网(14)左右两侧插 入箱体(7)内两侧滑道(16)内，箱体(7)外侧设置观察窗(17)，排污阀(18)安在箱体 (7)底部。
说明书
利用生活废水的节水马桶
本实用新型涉及节水马桶技术领域。
现在的马桶用的多是自来水，用水量大，水的成本较高。
本实用新型的目的就是推出一种能应用生活废水的节水马桶，并能保 证马桶的正常使用。
生活废水有两个来源，一是来自洗手盆;二是来自洗碗盆。从洗手盆 1和洗碗盆2流出的生活废水沿着带U形管的洗手水进水管3和洗碗水进 水管4通过洗手水进水口5和洗碗水进水口6进入箱体7经过积累，箱体7 水逐渐积满，当按下延时阀8时，阀体立即打开，箱体7中的生活废水从 出水口9流出，通过排水管10流进马桶11。延时阀8延时到一定时间后， 阀体自动闭合，水流即止。延时阀8装在出水口9和马桶11之间的排水 管10中间。每按一次延时阀8，箱体7内的水只流出一部分，调整延时阀 8的延时时间，即可以调整一次流出废水的多少，一箱水一般可调整冲3- 4次马桶。
洗手盆1和洗碗盆2中流出的生活废水源源不断流进箱体7，当箱体 7中水平面超过溢水口12时，水就会从溢水口12流出，经过溢水管13流 入马桶11，以保证箱体7中的水不外溢。
为了防止杂物及油污堵塞出水口9、排水管10及马桶11，在箱体7 的上方，洗手水进水口5和洗碗水进水口6下方设置粗滤网14和细滤网15。 箱体7内靠洗手进水口5和洗碗水进水口6上方一侧两边各有一园弧形滑 道16，粗滤网14和细滤网15上下两端固定在一起，粗滤网14左右两侧 插入箱体7内两侧滑道16内。在箱体7外侧设置观察窗17，观察窗17有 透明窗口，用以观察粗滤网14及细滤网15上杂物及油污附着情况和水的 位置。排污阀18安在箱体7底部，当箱体7底部污物增多时，可以打开 排污阀18将污物排出。平时，箱盖19为关闭状态，在需要清洗粗滤网14 及细滤网15时，可以打开箱盖19将其取出。在洗手水进水管3和洗碗水 进水管U形管下方有疏通阀20，在管内有杂物堵塞时可以随时打开疏通。
本实用新型的优点是变废为宝，用生活废水冲马桶一箱水可用多次， 可以大量节约用水。同时，该实用新型结构简单，成本低廉，安装简便， 易于推广，适于家庭卫生间使用。

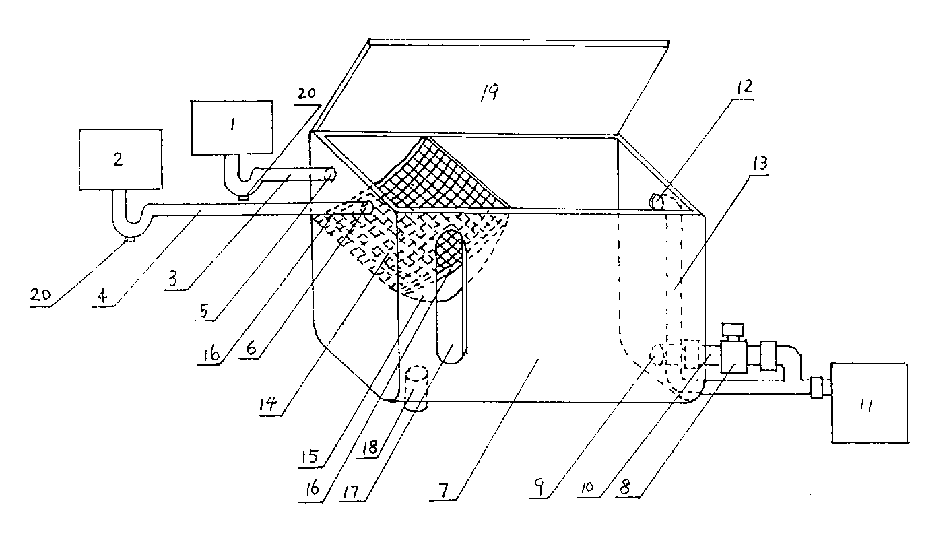

附图说明：1是洗手盆，2是洗碗盆，3是洗手水进水管，4是洗碗水 进水管，5是洗手水进水口，6是洗碗水进水口，7是箱体，8是延时阀， 9是出水口，10是排水管，11是马桶，12是溢水口，13是溢水管，14是 粗滤网，15是细滤网，16是滑道，17是观察窗，18是排污阀，19是箱盖， 20是疏通阀。
