申请日2000.09.21
公开(公告)日2001.02.28
IPC分类号C02F3/30
摘要
城市地下管道式污水处理装置设在城市市政管网的地下水道里,或者设在专用的地下管道内,整个装置可以根据污水质量确定设置若干个污水处理单元,每个处理单元均由初沉淀段、厌氧段、二次沉淀段、好氧段和若干层过滤段所组成,各个段的设置均按上述水流方向依次设定初沉淀段、厌氧段、二次沉淀段和好氧段下均设有淤泥槽,在好氧段一侧设吸泥泵,在厌氧段两侧、好氧段两侧和过滤段两侧,设置窨井,好氧段近二次沉淀段一侧设充氧机。

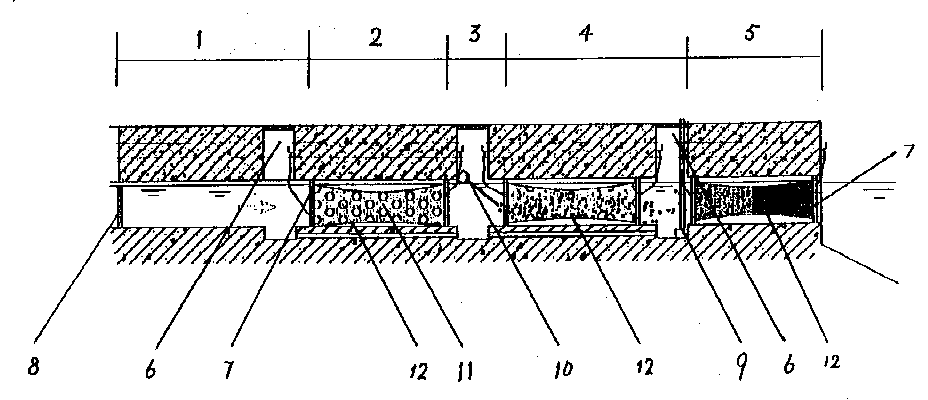

摘要附图
权利要求书
1、一种城市地下管道式污水处理装置，其特征在于可以设在城市市政管 网的地下水道里，或者设在专用的地下管道内，整个装置可以根据污水质量确 定设置若干个污水处理单元，每个处理单元均由初沉淀段(1)、厌氧段(2)、 二次沉淀段(3)、好氧段(4)和若干层过滤段(5)所组成，各个段的设置均 按上述水流方向依次设定，初沉淀段(1)、厌氧段(2)、二次沉淀段(3)和 好氧段(4)下均设有淤泥槽，在好氧段(4)一侧设吸泥泵(9)，在厌氧段(2) 两侧和好氧段(4)两侧以及过滤段(5)两侧设置窨井(6)，好氧段(4)近 二次沉淀段(3)一侧设置一充氧机(10)。
2、根据权利要求1所述的这种城市地下管道式污水处理装置，其特征还 在于厌氧段(2)内设置一网袋(12)，网袋(12)内装有：块状木质纤维滤料 和或活化白垩纹石和或活化煤，也可将这些填料(11)装入网状过滤载体(13)， 再将网状过滤载体(13)装入网袋(12)(图中未显示)，好氧段(4)内的结 构和设置同厌氧段(3)，过滤段(5)内的结构同厌氧段(2)或好氧段(4)， 过滤段(5)网袋(12)内装有：块状或粒状的活化石垩纹石。
3、根据权利要求1或2所述的这种城市地下管道式污水处理装置，其特 征还在于网袋(12)的两端设置定位闸门(7)。
说明书
城市地下管道式污水处理装置
本发明涉及的是一种污水处理装置，特别一种城市地下管道式污水处理装 置，属于环境保护类领域。
城市每天产生大量的生活污水、工业废水，对这些污、废水的有效处理是 现代文明城市的一项重要内容，也是提高人们生活质量的一种重要指标。工业 化国家对城市的污、废水有设立专门的污水处理厂，也有污、废水处理装置设 立在各污、废水源头处，中国专利88216756公开了一种废水管道的除臭装置， 此项装置是适用于建筑物内，安装在家庭用的洗涤盆下，主要解决防止管道内 臭气外溢的问题，现有技术中目前还没有解决城市污水废水的处理问题，又不 因此而占用城市地面城市地下管道式污水处理装置。
本发明的目的在于克服现有技术中的不足，提供一种城市地下管道式污水 处理装置。
本发明的技术方案如下：本发明设在城市市政管网的地下水道里，或者设 在专用的地下管道内，整个装置可以根据污水质量确定设置若干个污水处理单 元，每个处理单元均由初沉淀段、厌氧段、二次沉淀段、好氧段和若干层过滤 段所组成，各个段的设置均按上述水流方向依次设定，各段的截面大小和各段 的长度也可根据污水质量确定，初沉淀段内设置滤网，用以去除污水中的一些 颗粒、悬浮物等杂质，让污水在进入生物处理段之前先进行一些预处理，提高 后续处理的能力和处理效果，初沉淀段、厌氧段、二次沉淀段和好氧段下均设 有淤泥槽，在好氧段一侧设吸泥泵，部分污泥淤沙和絮凝、胶溶污染物能够沉 淀下来，沉淀下的污物通过淤泥槽由吸泥泵直接抽走，此外，在厌氧段两侧和 好氧段两侧以及过滤段两侧，可设置窨井，以利于更换厌氧段、好氧段和过滤 段的填料。
污水处理装置的厌氧段、好氧段和过滤段是污水处理的主要阶段：厌氧段 内设置一网袋，网袋内装有：块状木质纤维滤料和或活化白垩纹石和或活化煤， 也可将这些填料装入网状过滤载体，再将网状过滤载体装入网袋，网袋的两端 设置定位闸门，闸门不影响水的流动。木质纤维滤料是经过特殊工艺处理的木 质块料，利用其纤维的空隙为微生物提供筑巢、繁殖和作功的条件;活化白垩 纹石是白垩纪生成的多孔石块，经过特殊的工艺处理后，成为微生物筑巢、繁 殖和作功的载体，在表层覆盖生物膜的里面，自然形成缺氧和厌氧状态，有利 于微生物降解氮及其他有机污染物;活化煤是经过特殊工艺处理的煤碳块，植 有降解氨氮以及有机污染物质的专用菌，主要通过接触氧化直接降解氨氮及其 他有机污染物。
好氧段近二次沉淀段一侧设置一充氧机，对好氧段进行曝气处理，即将空 气通过充氧机打入好氧段，好氧段内的结构和设置同厌氧段，在好氧段的另一 侧设置一吸泥泵，吸走所有淤泥槽中的泥沙污物，同样好氧段两侧，也可设置 窨井，以利用更换好氧段的填料。
过滤段内的结构和设置同厌氧段或好氧段，但网袋内的处理材料为活化石 垩纹石，过滤段可以分若干层，如分两层的，过滤段第一层似于沉淀池的作用， 使好氧段产生的污泥沉淀，过滤段第二层对出水进行进一步地处理。
本发明设在市政管网的下水道或管道里，将填料通过网袋和闸门固定在下 水道或管道的中间，当水流通过下水道时，经过沉淀和厌氧以及二次沉淀，又 经过充氧机的曝气，增加流水中的溶解氧，因此水流在与好氧段的填料接触时， 水中有机污染物及氮、磷被填料上附着的微生物吸附并逐渐降解，管道中的污 泥可以每隔一段时间用吸泥泵将淤泥槽内的污物吸掉，使下水道中的污泥不堵 塞下水道及在河道中的堆积，明显降低了对下游河道的污染。
本发明可以将城市的污废水在地下管道内有效可靠地进行污水处理，水质 处理结果为：去除COD为114.24kg/d，去除氨氮为0.54kg/d，去除磷为0.18kg/d。 对于城市来说可以因此免除建立专门污水处理厂，可节省大量人力物力，以及 地面上的占地面积，本发明对于现代城市污水处理具有广泛的应用前景和实用 价值。
