申请日2000.10.09
公开(公告)日2002.05.08
IPC分类号C02F1/00; E03C1/12
摘要
一套能够收集废水并就地再生和就地使用再生水的废水回收再生再利用系统,它是在已有住房内改装或未建住房中计划安装废水收集管、废水再生器、储水箱,使废水收集管、废水再生器、储水箱顺序连接,储水箱分别与抽水马桶和非饮用水龙头连接。人们仅打开抽水马桶的水斗开关和非饮用水龙头,即可在无能耗的状态下使用再生水。

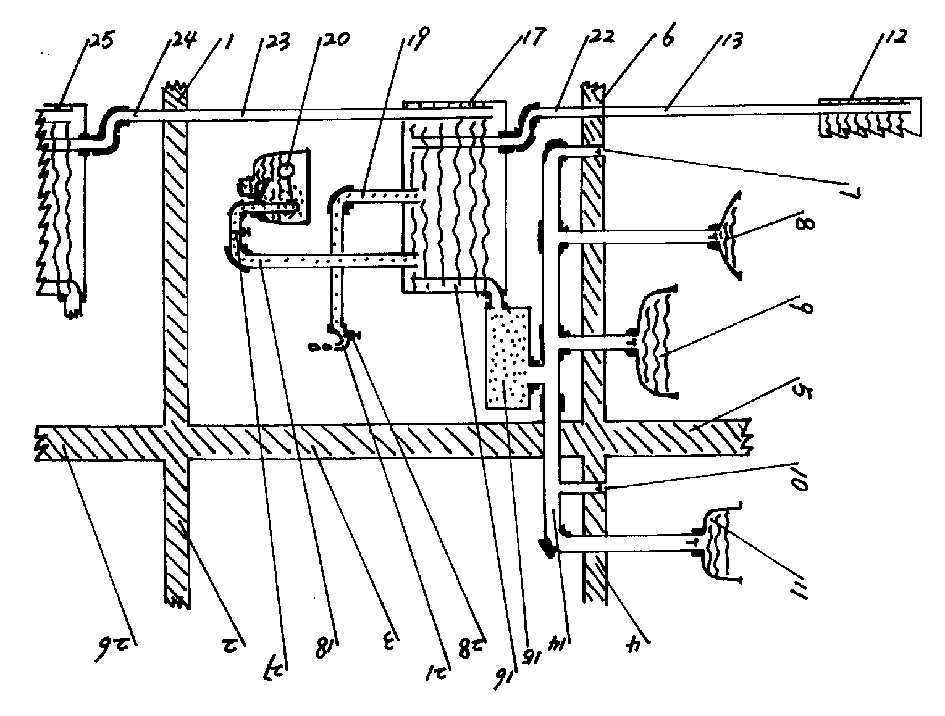

摘要附图
权利要求书
1.一套废水回收再生再利用系统，在房屋内卫生间地漏、洗脸台盆、浴缸、厨 房地漏、洗菜池与下水道相连，其特征是：废水收集管与卫生间地漏、洗脸台 盆、浴缸、厨房地漏、洗菜池相连，废水收集管与废水再生器相连，废水再生 器与储水箱相连，储水箱分别与抽水马桶和非饮用水龙头相连接。
2.根据权利要求1所述的废水回收再生再利用系统，其特征是：楼上储水箱、 楼上储水箱余水输出管、楼上再生水输入管与储水箱相连接，储水箱、储水箱 余水输出管、楼下再生水输入管与楼下储水箱相连接。
3.根据权利要求1所述的废水回收再生再利用系统，其特征是：雨水流入口与 水斗相连，水斗分别与废水回收管和多余雨水流出管相连，废水回收管与废水 再生器相连接。
说明书
废水回收再生再利用系统
本发明涉及一套水再生装置，尤其是能就地回收废水，就地使用再生水， 并在几乎无能耗的环境里完成废水再生的废水回收再生再利用系统。
目前，公知的水再生装置构造是由下水道收集网，再生水处理站、加压站、 再生水输送网、用户使用终端构成。将千家万户排出的废水，经下水道收集网 送入再生水处理站;经处理后所得的再生水，转由加压站加压后，经再生水输 送网，送至用户的使用终端，使水再次使用。一般的再生水装置，结构复杂， 配套设施的工程巨大，待处理的废水不分类别，收集到集中污染的废水源后， 再进行集中处理，代价高昂。废水回收与再生水输送管道的建设给城市带来难 以估算的负面影响。
本发明的目的是提供一种废水回收再生再利用系统，它不仅无能耗地就地 处理废水，而且就地使用再生水。
本发明的目的是这样实现的：在卫生间废水回收管道的多个接口上，连接 楼上的卫生间地漏排水管、洗脸池排水管、浴缸排水管、抽水马桶除外的所有 排水管、厨房的地漏排水管、洗菜池排水管，使废水回收管上的总输出管与废 水再生器的水源入口连接，废水再生器的输出管与储水箱连接，储水箱的两条 输出管分别与抽水马桶水斗的输入管和非饮用水龙头连接，储水箱设置一条管 道连接楼上的储水箱，接收楼上多余的再生水充实再生水源，储水箱设置一条 管道连接楼下的储水箱，送出多余的再生水，免除再生水的浪废，达到使用和 节约再生水的目的。
由于采用上述方案，可以方便地处理楼上废水的同时得到就地使用的再生 水，节约资源，工作路经中仅采用水暖器材、废水再生器、储水箱，结构简单。
