申请日2000.10.10
公开(公告)日2001.09.05
IPC分类号E03B11/02; E03C1/01
摘要

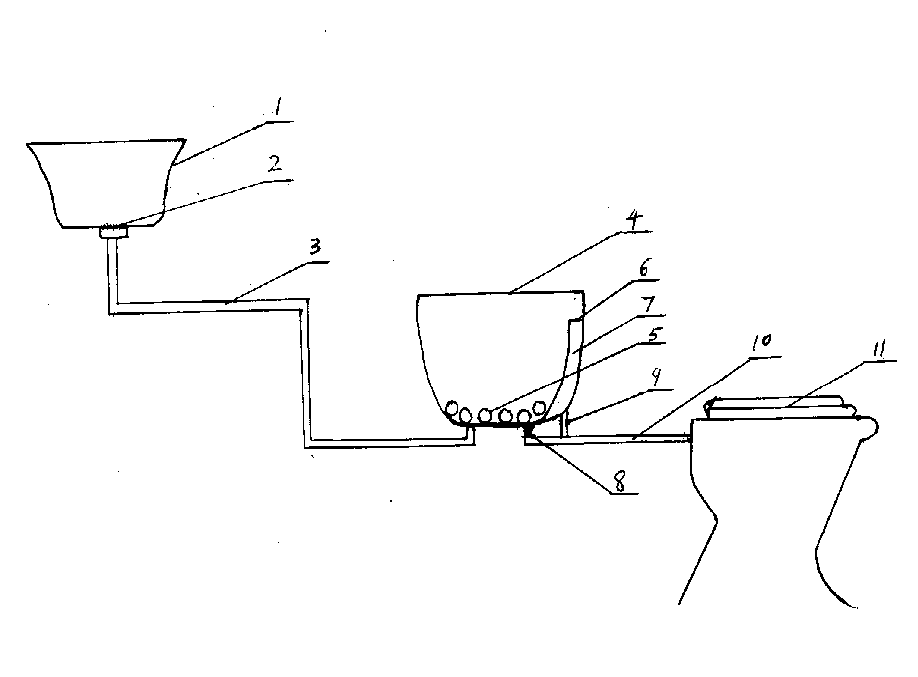

本实用新型的自动除垢的废水冲便装置,洗面盆通过进水管与集水箱的底部相连,集水箱通过排水管与便池相连,排水管上设有阀门。集水箱内设置溢流装置,溢流装置底部有与外界相通的连接口,还可设有漂洗球。溢流装置可以使由下向上反腾的水带起的杂质和漂洗球擦起的沉淀杂物从处于上部的溢流口处被排出,杂物也可从排水管流走。这样生活废水既能再利用冲刷便池,又能保证在集水箱内无污垢沉积。结构简单,操作简便。
摘要附图
权利要求书
1、一种自动除垢的废水冲便装置，包括洗面盆、集水箱，洗面盆的出水口处带有 过滤网，洗面盆与集水箱间由进水管相连，集水箱与便池间由排水管相连，排水管上带 有阀门，其特征在于洗面盆通过进水管与集水箱的下部相连，集水箱内设有溢流装置， 溢流装置底部有与外界相通的连接口。
2、根据权利要求1所述的冲便装置，其特征在于进水管与集水箱的连接口与溢流 装置的溢流口成斜对角。
3、根据权利要求1或2所述的冲便装置，其特征在于溢流装置为在集水箱侧壁设 置的一分隔空间。
4、根据权利要求1所述的冲便装置，其特征在于溢流装置的溢流口比洗面盆的底 部低至少50毫米。
5、根据权利要求1所述的冲便装置，其特征在于溢流装置与排水管相通。
6、根据权利要求1所述的冲便装置，其特征在于集水箱内设有漂洗球。
7、根据权利要求6所述的冲便装置，其特征在于漂洗球是表面具有凹槽的球状体。
8、根据权利要求6所述的冲便装置，其特征在于漂洗球是多孔的空心球状体。
9、根据权利要求6所述的冲便装置，其特征在于漂洗球是由环状体构成的不密闭 的球状体。
10、根据权利要求1或5所述的冲便装置，其特征在于集水箱为无内角容器。
说明书
自动除垢的废水冲便装置
本实用新型涉及一种利用生活废水冲刷便池的装置。
生活废水如洗刷用水、洗菜脏水等再利用的一种方式主要是作为家庭便池的冲刷用 水。这种节约用水的方式，目前在家庭中还很难推广应用，其中之一原因就是相应装置 设计不尽合理或理想。如有的设计相对比较简单，将废水汇集到一集水箱中，集水箱再 与便池相连。其主要缺点就是废水中的杂质容易在集水箱中沉淀，尽管洗面盆的出水口 处都设有过滤网。这样时间一久，特别是在温度比较高的天气，很容易发霉变臭，需要 经常清理，给生活带来许多不便。如有的设计相对复杂，操作麻烦，冲洗效果可能很好， 但也存在集水箱或储水箱不易清理的弊病。
本实用新型的目的是提供一种自动除垢的废水冲便装置，结构简单，操作简便，集 水箱不易结垢。
本实用新型的自动除垢的废水冲便装置，包括洗面盆、集水箱，洗面盆的出水口处 带有过滤网，洗面盆与集水箱间由进水管相连，集水箱与便池间由排水管相连，排水管 上带有阀门，其特征在于洗面盆通过进水管与集水箱的下部相连，集水箱内设有溢流装 置，溢流装置底部有与外界相通的连接口。
这里所述的洗面盆可以是一个，也可以是两个及以上，就是说家庭中的生活废水都 可以通过进水管汇集到集水箱中作为储备。排水管与集水箱下部(包括底部)相连，可 以使水在集水箱内由下向上反腾，因此本实用新型的集水箱具有反冲洗的特点。由下向 上反腾的水带起的杂质及漂浮物从溢流装置上部的溢流口处被排出。溢流装置可以与排 水管相通进入便池，也可以排到其它去处。它可以是在集水箱侧壁设置的一分隔空间， 也可以是如现有技术中与快速阀一体的一单独空间(一根管)，该种情况的快速阀是指 通常使用的便池上带有的快速阀。进水管与集水箱的连接口与溢流装置的溢流口最好成 斜对角，以保持最好的使用效果。
为了保持足够的冲力，集水箱的溢流口比洗面盆的底部最好要低至少50毫米。
本实用新型最好在集水箱内设有漂洗球。增加漂洗球的目的，主要是借助自集水箱 底部来的水的冲力使集水箱内的水由下向上反腾的同时将漂洗球冲动，作无规则运动， 碰擦内壁将污垢擦洗下来，不但可以清理内壁的污垢，还不容易在内壁形成沉积;漂洗 球设计为表面粗糙，可以起到更好的效果。它是比水的比重略高的物体，可以是塑料制 成。漂洗球可以是如以下几种形式，但并不仅限于此：漂洗球是表面具有凹槽的球状体; 是多孔的空心球状体;是由环状体构成的不密闭的球状体。这些形式的共同特点是，漂 洗球表面不平整，具有较好地刮带杂物的效果。
集水箱最好为无内角容器，容易清理污垢。
集水箱与便池可以是分别在两个位置，也可以是设计为上下结构形式，减少占用空 间。
