申请日2017.12.19
公开(公告)日2018.03.30
IPC分类号C02F1/52; C02F1/00
摘要
本发明公开了一种污水处理用药剂添加混合装置，包括机体、出水口、导流板、支撑脚、过滤网架和过滤网，所述机体的左端设置有进水口，且机体的上设置有连接轴，所述连接轴上连接有门体，所述出水口设置在机体的右端，且机体的上表面设置有药剂放置箱，所述过滤网架设置在导流板的左侧，且过滤网架上设置有旋转轴，所述旋转轴上连接有压板，且压板的右侧设置有过滤网，所述过滤网上设置有卡板，且卡板通过固定螺栓与过滤网架相连接。该污水处理用药剂添加混合装置主要是用于处理污水而设计的，在此装置的内部设置有出水管，且出水管的形状为“S”形，并且出水管上均匀的设置有喷水口，这样的设置能够使污水与药剂混合的更加的充分。
权利要求书

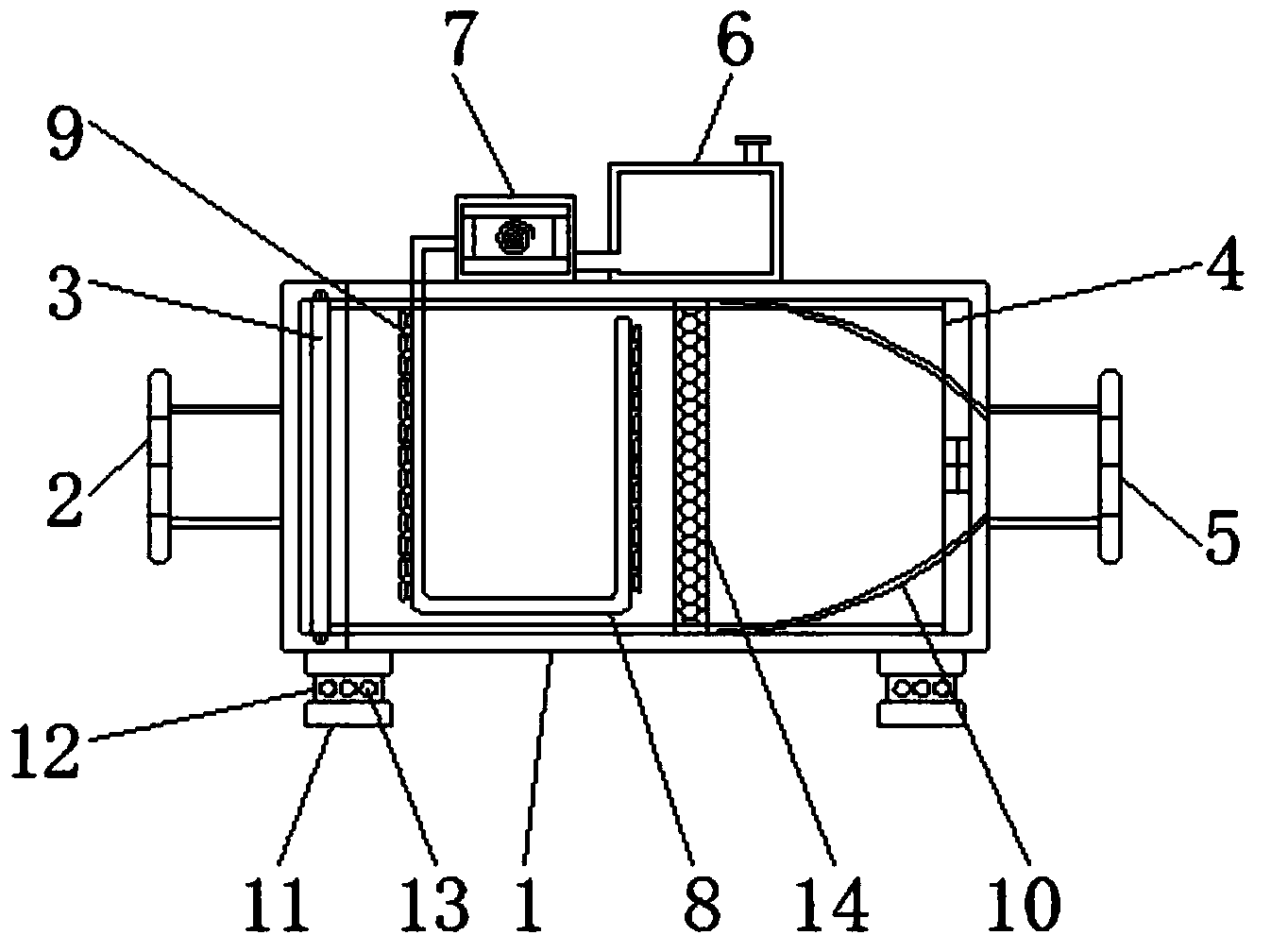

1.一种污水处理用药剂添加混合装置，包括机体(1)、出水口(5)、导流板(10)、支撑脚(11)、过滤网架(14)和过滤网(17)，其特征在于：所述机体(1)的左端设置有进水口(2)，且机体(1)的上设置有连接轴(3)，所述连接轴(3)上连接有门体(4)，所述出水口(5)设置在机体(1)的右端，且机体(1)的上表面设置有药剂放置箱(6)，所述药剂放置箱(6)的左侧连接有水泵(7)，且水泵(7)上连接有水管(8)，所述水管(8)上设置有喷水口(9)，所述导流板(10)设置在出水口(5)的右侧，所述支撑脚(11)设置在机体(1)的下表面，且支撑脚(11)的内部设置有缓冲垫(12)，所述缓冲垫(12)上设置有减震孔(13)，所述过滤网架(14)设置在导流板(10)的左侧，且过滤网架(14)上设置有旋转轴(15)，所述旋转轴(15)上连接有压板(16)，且压板(16)的右侧设置有过滤网(17)，所述过滤网(17)上设置有卡板(18)，且卡板(18)通过固定螺栓(19)与过滤网架(14)相连接。
2.根据权利要求1所述的一种污水处理用药剂添加混合装置，其特征在于：所述水管(8)穿插在机体(1)的内部，且水管(8)的形状为“S”形，并且水管(8)上等距离的设置有喷水口(9)。
3.根据权利要求1所述的一种污水处理用药剂添加混合装置，其特征在于：所述导流板(10)为弧形，且导流板(10)一共设置有两个，并且导流板(10)关于出水口(5)对称安置。
4.根据权利要求1所述的一种污水处理用药剂添加混合装置，其特征在于：所述减震孔(13)等距离的设置在缓冲垫(12)中，且减震孔(13)的长度与缓冲垫(12)的宽度相等。
5.根据权利要求1所述的一种污水处理用药剂添加混合装置，其特征在于：所述旋转轴(15)与压板(16)之间构成旋转结构，且压板(16)的旋转角度为0-90°。
6.根据权利要求1所述的一种污水处理用药剂添加混合装置，其特征在于：所述过滤网(17)与过滤网架(14)为活动连接，且过滤网架(14)的体壁均为网孔结构。
说明书
一种污水处理用药剂添加混合装置
技术领域
本发明涉及污水处理装置技术领域，具体为一种污水处理用药剂添加混合装置。
背景技术
随着经济与科技的快速发展，人们的生活条件越来越好，在人们的生活和工作中也会产生大量的污水，在污水处理站中污水处理用药剂添加混合装置是常见的设备，它能够使药剂与污水混合，将污水中的杂质变成絮状物，但现在市面上污水处理用药剂添加混合装置在使用时不能更好的将药剂与污水混合的充分，不能更为方便的对过滤网进行清洗，无法满足实际的工作要求，因此市面上迫切需要能改进污水处理用药剂添加混合装置结构的技术，来完善此设备。
发明内容
本发明的目的在于提供一种污水处理用药剂添加混合装置，以解决上述背景技术中提出的现有的污水处理用药剂添加混合装置在使用时不能更好的将药剂与污水混合的充分，不能更为方便的对过滤网进行清洗的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用药剂添加混合装置，包括机体、出水口、导流板、支撑脚、过滤网架和过滤网，所述机体的左端设置有进水口，且机体的上设置有连接轴，所述连接轴上连接有门体，所述出水口设置在机体的右端，且机体的上表面设置有药剂放置箱，所述药剂放置箱的左侧连接有水泵，且水泵上连接有水管，所述水管上设置有喷水口，所述导流板设置在出水口的右侧，所述支撑脚设置在机体的下表面，且支撑脚的内部设置有缓冲垫，所述缓冲垫上设置有减震孔，所述过滤网架设置在导流板的左侧，且过滤网架上设置有旋转轴，所述旋转轴上连接有压板，且压板的右侧设置有过滤网，所述过滤网上设置有卡板，且卡板通过固定螺栓与过滤网架相连接。
优选的，所述水管穿插在机体的内部，且水管的形状为“S”形，并且水管上等距离的设置有喷水口。
优选的，所述导流板为弧形，且导流板一共设置有两个，并且导流板关于出水口对称安置。
优选的，所述减震孔等距离的设置在缓冲垫中，且减震孔的长度与缓冲垫的宽度相等。
优选的，所述旋转轴与压板之间构成旋转结构，且压板的旋转角度为0-90°。
优选的，所述过滤网与过滤网架为活动连接，且过滤网架的体壁均为网孔结构。
与现有技术相比，本发明的有益效果是：该污水处理用药剂添加混合装置主要是用于处理污水而设计的，在此装置的内部设置有出水管，且出水管的形状为“S”形，并且出水管上均匀的设置有喷水口，这样的设置能够使污水与药剂混合的更加的充分，过滤网与过滤网架为活动连接，这样能够更好的将过滤网从装置中取出，便于过滤网的清洗，在出水口的左侧设置有导流板，这样的设置能够更好将处理后的水从出水口中排出。
