两相流污水分离净化技术

发布时间:2018-5-5 18:28:32

  申请日2000.10.10

  公开(公告)日2001.09.26

  IPC分类号C02F1/00; C02F1/24; B01D21/02

  摘要

  本实用新型涉及一种两相流污水分离净化装置,包括沉降区、过渡区和气浮区,沉降区的底部设有排除泥沙及凝聚物,沉降区与过渡区之间设有异向斜流通道,过渡区以锥形集水板上端的水力加速导流器与过渡区相通,通过气化水发生器的若干个溶气水释放器发生雾状水气,将水中悬浮的絮状物顶托上浮至气浮区的液面之上,通过旋转刮板被刮入集渣槽排出。本装置可同时分离污水中的固相和油性杂质,设备简化,净化成本低。

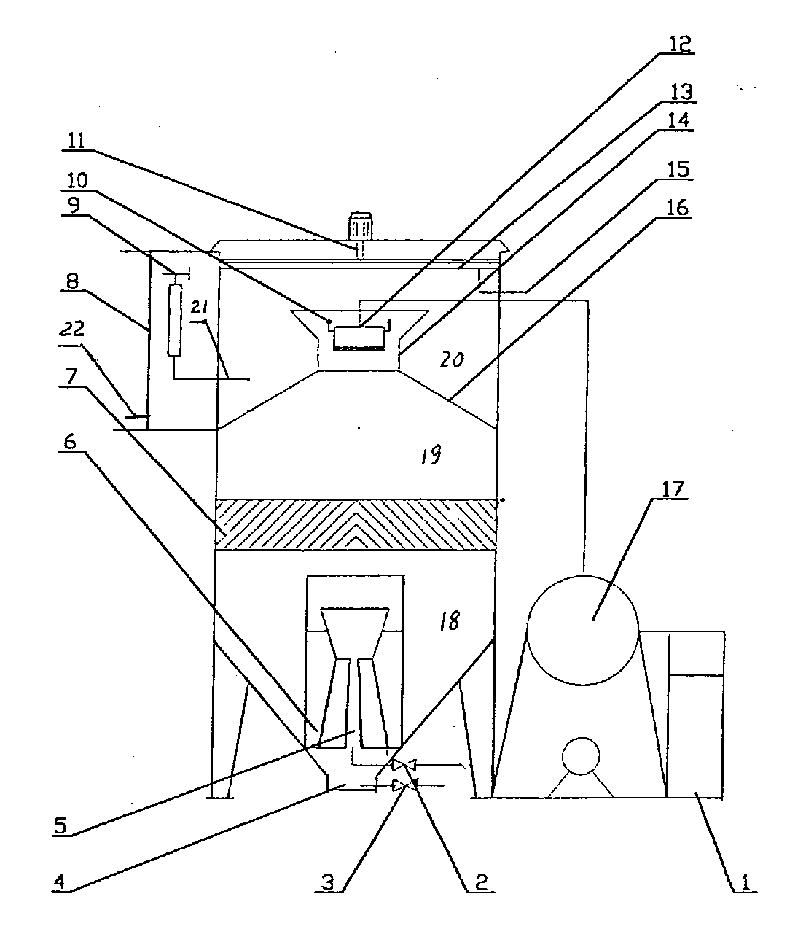

  摘要附图



  权利要求书

  1.两相流污水分离净化装置,其特征是包括沉降区、过渡区和气 浮区,沉降区的底部设有排泥阀,沉降区内设有向上喷射的水力喷射 器,沉降区与过渡区之间设有异向斜流通道,过渡区以锥形的集水板 与过渡区相隔离,并以锥形集水板上端的水力加速导流器与过渡区相 通,导流器内设有气化水发生器,气化水发生器设有溶气水进口管和 若干个溶气水释放器;气浮区的上部设有电机带动的旋转刮渣板,刮 渣板的下方设有集渣槽和排渣管,气浮区设有净水排放管。

  2.根据权利要求1所述的两相流污水分离净化分装置,其特征是 沉降区的下部呈斗状。

  3.根据权利要求1所述的两相流污水分离净化装置,其特征是水 力喷射器设有反应室。

  4.根据权利要求1、2、3所述的两相流污水分离净化装置,其特 征是所说的斜流通道是由若干个斜向管排列而成的斜向通道。

  5.根据权利要求1、2、3所述的两相流污水分离净化装置,其特 征是所说的斜流斜流通道是若干斜向板排列而成的斜向通道。

  说明书

  两相流污水分离净化装置

  本实用新型涉及一种两相流污水分离净化装置,属给排水净化处 理装置。

  某些工业污水,如电站排放的污水中,除含有污泥等固相杂质外, 还含有较大量的固体悬浮物和油性悬浮污染物。目前,这种污水需先 后由两个装置处理,即先经混凝反应沉淀装置使悬浮的颗粒物凝聚沉 降,将它与泥沙等沉淀物一同分离后除去,随后再经混凝反应气浮装 置使油性污物乳化,并与未沉降的悬浮颗粒凝聚成絮状物上浮,通过 刮渣机刮除。两套独立的混凝装置,而且需配两套投药系统,占地面 积大,造价昂贵,能耗大,运行成本高。

  本实用新型的目的是提供一种两相流污水分离净化装置,它能同 时完成混凝反应沉淀分离和混凝反应气浮分离的过程,使水中的固体 沉淀物、固体悬浮物及油性悬浮物在同一装置内分离除去,节约投资, 减少运行成本。

  本实用新型污水分离净化装置包括沉降区、过渡区和气浮区,沉 降区的下部呈斗状,斗的底部设有排泥阀,沉降区内设有向上喷射的 水力喷射器,水力喷射器可设有反应室,沉降区与过渡区之间设有异 向斜流通道,该斜流通道是若干个斜向管或斜向板排列而形成的斜向 通道。水流由斜流通道上升过程中,水中较大的颗粒物与通道斜壁面 碰撞后下落,回到沉降区内再次沉降分离,细小颗粒物及油性悬浮物 则上升进入过渡区。过渡区以锥形的集水板与过渡区相隔离,并以锥 形集水板上端的水力加速导流器与过渡区相通,导流器内设有气化水 发生器,气化水发生器设有溶气水进口管和若干个溶气水释放器;气 浮区的上部设有电机带动的旋转刮渣板,刮渣板的下方设有集渣槽和 排渣管,气浮区上方的浮渣被旋转刮板刮入集渣槽内,由排渣管排出 装置。气浮区设有净水排放管,该净水排放管与过渡水箱相连,并在 箱内设液位调节器,使过渡水箱的水位调至与过渡区内净水液位一 致。

  本实用新型可在同一装置内完成污水的混凝反应沉降分离过程 和混凝反应气浮分离过程,使原有的两个分离装置融为一体,上下两 相固液分离同时排泥排渣,两次反应只需一次投药,简化了设备,减 少了占地面积,节约了投资。沉降区内利用水力喷射器代替反应搅拌 器,气浮区通过气化水发生器使溶有空气的回流水充分雾化,产生气 拌作用,能耗小,成本降低,而且雾化气可提高絮凝体的静电吸附和 上升分离速度,分离效果更佳。
