申请日2000.12.12
公开(公告)日2001.11.07
IPC分类号C02F1/58; C02F1/62
摘要
本实用新型提供一种高浓度金属离子酸性废水处理设备,箱体的下部设有一开口的横板,箱体内设有角度各异的挡板、与废液收集池废水进口管、助凝剂加入管、进气管以及酸碱度在线控制仪,箱体的中部设有排水口、底部设有出渣口,出渣口可以直接与反应釜连接,也可以经过过滤机、再与反应釜连接。使废水在达标排放的同时、进行综合利用。特别适用于PS版行业废水以及高浓度的Fe2+、Fe3+废水处理。

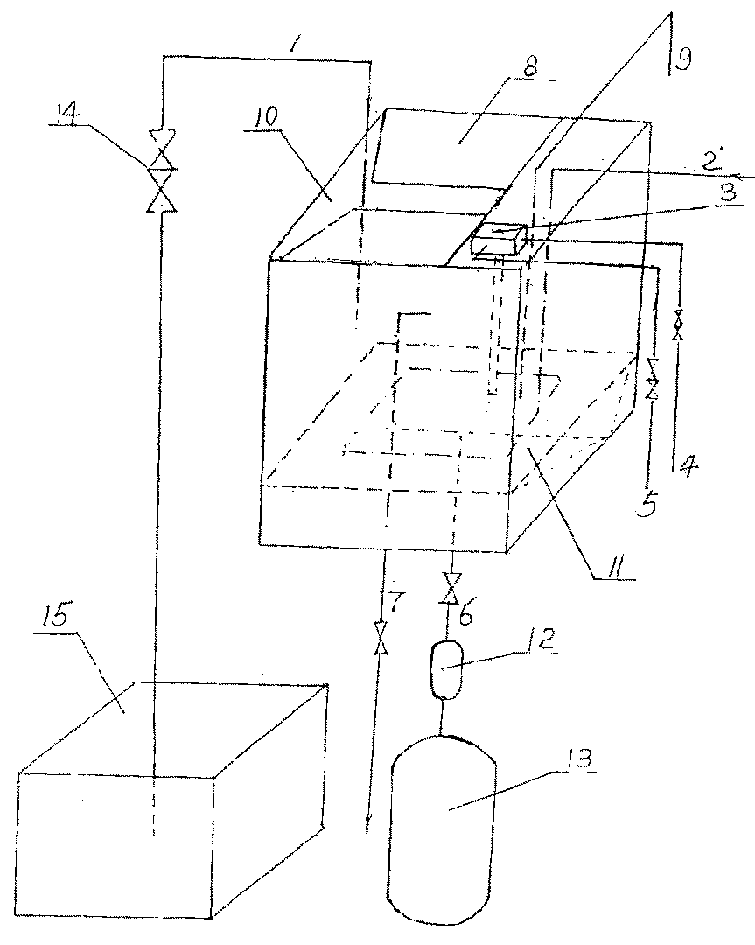

摘要附图
权利要求书
1.一种高浓度金属离子酸性废水处理设备，包括废液收集池 (15)，其特征在于在箱体(10)的下部设有一开口的横板(11)， 沿箱体(10)上端对应的两边向箱体(10)内设有角度各异的上挡 板(8)、横板(11)与箱体(10)的底部之间设有角度各异的下挡 板(8)，箱体(10)上部分别设有与废液收集池(15)连接的废水 进口管(1)、与助凝剂罐连接的助凝剂加入管(9)、与气泵连接的 进气管(2)以及与酸、碱储存罐(4、5)分别连接的酸碱度在线控 制仪(3)，箱体的中部设有排水口(7)、下挡板(8)与箱体(10) 的底部的交接处设有出渣口(6)。
2.如权利要求1所述的高浓度金属离子酸性废水处理设备，其 特征在于出渣口(6)可以直接与反应釜(13)连接。
3.如权利要求1所述的高浓度金属离子酸性废水处理设备，其 特征在于出渣口(6)也可以经过过滤机(12)、再与反应釜(13) 连接。
4.如权利要求1或2或3所述的高浓度金属离子酸性废水处理 设备，其特征在于将废液收集池(15)连接的废水进口管(1)上设 有泵体(14)。
说明书
高浓度金属离子酸性废水处理设备
本实用新型涉及一种废水处理设备，具体地说是一种处理高浓度 金属离子(Al3+、Zn2+、Cd2+、Ni2+、Cu2+、Fe2+、Fe3+等)酸性废水 处理设备。
中国专利文献CN2247171Y，公开了一种污水处理设备，它是 一种冲洗汽车污水的多级处理装置。本污水处理设备包括沉砂沟、水 泵、阀门、逆止阀门、过滤器和贮水箱，其特征在于还包括一沉淀罐， 沉淀罐是一锥形底的罐体，上边四周均布开有出水孔，周围设有一环 形水槽，沉淀罐内中部设有一锥形反应器，锥形反应器尖部接进水管， 锥形反应器上方还设有圆柱形隔水板，沉淀罐外壁设有支架。该处 理设备结构复杂、是专为冲洗汽车污水的而设计的。
本发明的目的在于提供一种可以实现降低废水处理成本、提高综 合利用以及达标排放的高浓度金属离子酸性废水处理设备。
本发明的目的是通过以下方案实现的。
一种高浓度金属离子酸性废水处理设备，在箱体的下部设有一开 口的横板，沿箱体上端对应的两边向箱体内设有角度各异的上挡板、 横板与箱体的底部之间设有角度各异的下挡板，箱体上部分别设有与 废液收集池连接的废水进口管、与助凝剂罐连接的助凝剂加入管、与 气泵连接的进气管以及与酸、碱储存罐分别连接的酸碱度在线控制 仪，箱体的中部设有排水口、下挡板与箱体10的底部的交接处设有 出渣口，出渣口可以直接与反应釜连接、也可以经过过滤机、再与反 应釜连接。
本实用新型提供的高浓度金属离子酸性废水处理设备，在箱体的 下部设有一开口的横板，可以使进气管在横板的开口中进行空气搅 拌;沿箱体上端对应的两边向箱体内设有角度各异的上挡板、横板与 箱体的底部之间设有角度各异的下挡板，可以加速沉淀;通过设备中 的酸碱度在线控制仪测量与酸碱度调节，使排水口的出水pH6～9达 标排放;经过助凝剂分离的渣的含水率低、对其中含有Al3+、Fe3+的沉降物可进入反应釜、添加浓盐酸在一定的压力下反应生成出聚合 氯化铝;添加浓硫酸在一定压力下反应生成聚合硫酸铁，使企业从废 水处理中获取效益，在保护环境的同时降低生产成本。特别适用于 PS版行业废水，高浓度Fe2+、Fe3+强酸废水及其它酸性废水处理。
