申请日2017.12.29
公开(公告)日2018.04.06
IPC分类号A01K63/04; C02F3/34; C02F3/02; C02F7/00; C02F1/00
摘要
引流线，包括第一限位体、第二限位体、线;线的第一端与第一限位体的中部相连，线的第二端与第二限位体的中部相连;用于引导液体流动。本发明的引流线可以方便溶气器的制作，能够快速的组装、降低组装耗时，降低操作成本。
权利要求书
1.引流线，其特征在于：包括第一限位体、第二限位体、线;线的第一端与第一限位体的中部相连，线的第二端与第二限位体的中部相连;用于引导液体流动。
2.如权利要求1所述的引流线，其特征在于：第一限位体为杆状即柱状;线的第一端到第一限位体的第一端的距离大于等于第一限位体的长度的四分之一;线的第一端到第一限位体的第二端的距离大于等于第一限位体的长度的四分之一;第一限位体的直径小于第一限位体的长度的五分之四。
3.如权利要求1所述的引流线，其特征在于：第一限位体为杆状即柱状;线的第一端到第一限位体的第一端的距离大于等于第一限位体的长度的四分之一;线的第一端到第一限位体的第二端的距离大于等于第一限位体的长度的四分之一;第一限位体的直径小于第一限位体的长度的五分之四;第二限位体为杆状即柱状;线的第二端到第二限位体的第一端的距离大于等于第二限位体的长度的四分之一;线的第二端到第二限位体的第二端的距离大于等于第二限位体的长度的四分之一;第二限位体的直径小于第二限位体的长度的五分之四。
4.如权利要求1-3中任一权利要求所述的引流线，其特征在于：第一限位体为片状、盘装、管状。
5.如权利要求1-4中任一权利要求所述的引流线，其特征在于：所述的线由多股线拧成或多股纤维平行或多股纤维粘连或多股纤维编织构成。
6.如权利要求1-5中任一权利要求所述的引流线，其特征在于：所述的线具有吸水性。
7.如权利要求1-6中任一权利要求所述的引流线，其特征在于：还具有坠子，坠子的重力能够将线向下拉，使线保持直的状态。
8.溶气器或过滤器或水产养殖系统或环保污水处理系统，其特征在于：具有权利要求1-7中任一权利要求所述的引流线。
说明书
引流线、溶气器、过滤器、水产养殖或环保污水处理系统
技术领域
本发明涉及液体充气，具体涉及引流线、溶气器、过滤器、水产养殖或环保污水处理系统。
技术背景
现有技术往液体里面充气的方法有气泵曝气、人造波浪、落水曝气(比如滴水、瀑布);水生动植物的养殖经常要对水体增氧，防止生物缺氧死亡;为了调节水生动植物的生长环境，有时需要对水体的溶解气体进行调节;污水处理时需要曝气增氧利用微生物消耗污水中的有机质;但现有的充气方式都会在液体中产生气泡，这些气泡容易使得用腮呼吸的水生动物得气泡病，造成损失，存在改进空间。
这些方法都存在会产生水声的问题，虽然某些时候水声能够带来愉悦的感受，但是如果水声一直存在那么会对人造成干扰、对于需要安静的人来说是很烦人的，如果有一种液体充气方式能够降低水声，则有利于使用者感受，存在改进空间。
发明内容
针对以上技术问题，本发明提出引流线、溶气器、过滤器、水产养殖或环保污水处理系统。
技术内容如下。
1、溶气器，其特征在于：包括容腔(RQ)、导流体、坠子;容腔具有涓流孔;涓流孔的数量大于等于10个，涓流孔横截面图形最大跨度小于等于20毫米，至少10个涓流孔距离其他涓流孔的距离大于自身横截面图形最大跨度的1/5小于自身横截面图形最大跨度的5倍;导流体的下端与坠子相连;导流体的横截面图形的最大跨度小于等于20毫米，导流体具有柔性或弹性，坠子的重力将导流体向下拉直，导流体垂直水平面或者与水平面之间的最大夹角小于120度;导流体的上端与容腔的涓流孔之间具有液流通路;如果液体进入容腔则液体会从涓流孔流出沿导流体表面向下流形成至少10条横截面图形最大跨度小于20毫米的涓流，涓流与所需充入液体的气体相接触。
2、溶气器，其特征在于：包括容腔(RQ)、导流体、坠子;容腔具有涓流孔;涓流孔的数量大于等于10个，涓流孔横截面图形最大跨度小于等于20毫米，至少10个涓流孔距离其他涓流孔的距离大于自身横截面图形最大跨度的1/5小于自身横截面图形最大跨度的5倍;导流体的下端与坠子相连;导流体的横截面图形的最大跨度小于等于20毫米，导流体具有柔性或弹性，坠子的重力将导流体向下拉直，导流体垂直水平面或者与水平面之间的最大夹角小于120度;导流体的上端位于容腔的涓流孔孔腔内或与涓流孔孔腔共界面(比如在一个长的槽孔内密集的安装引流体使引流体的表面与槽的槽面共同构成涓流孔的孔壁);如果液体进入容腔则液体会从涓流孔流出沿导流体表面向下流形成至少10条横截面图形最大跨度小于20毫米的涓流，涓流与所需充入液体的气体相接触。
3、如技术内容1-2中任一技术内容所述的溶气器，其特征在于：容腔内还具有过滤材料。
4、如技术内容1-3中任一技术内容所述的溶气器，其特征在于：导流体由多股线拧成或多股纤维平行或多股纤维粘连或多股纤维编织构成。
5、如技术内容1-4中任一技术内容所述的溶气器，其特征在于：导流体材料具有吸水性。
6、如技术内容1-5中任一技术内容所述的溶气器，其特征在于：多个导流体共用一个坠子。
7、如技术内容1-5中任一技术内容所述的溶气器，其特征在于：每个导流体下端与一个坠子相连。
8、如技术内容1-7中任一技术内容所述的溶气器，其特征在于：导流体与坠子之间为活动连接。方便安装坠子或方便调节坠子的高度。
9、如技术内容1-8中任一技术内容所述的溶气器，其特征在于：导流体相互平行。
10、如技术内容1-9中任一技术内容所述的溶气器，其特征在于：还具有液泵，将需要充气的液体抽到容腔内。
11、如技术内容1-10中任一技术内容所述的溶气器，其特征在于：引流线与涓流孔之间具有引流结构，保证液体流出涓流孔后流到引流线上。(比如但不限于有利于液体流出涓流孔后流到引流线上的斜面或沟槽或多孔性吸水引流结构)。
12、如技术内容1-11中任一技术内容所述的溶气器，其特征在于：涓流孔的形状为圆孔或方孔或三角形孔或长槽状孔或异形孔。
13、如技术内容1-12中任一技术内容所述的溶气器，其特征在于：坠子的密度小于或大于水。
14、如技术内容1-13中任一技术内容所述的溶气器，其特征在于：还具有捆扎器，可以将导流体位于坠子以下的部分进行捆扎，可以调节导流体的有效长度，捆扎位置越高，导流体有效长度越短，可以适应不同的涓流高度需求。
15、如技术内容1-14中任一技术内容所述的溶气器，其特征在于：导流体的制作材料是金属或塑料或橡胶或天然纤维或人造纤维。
16、如技术内容1-15中任一技术内容所述的溶气器，其特征在于：导流体的外形为线状或带状或链状或丝状或条状或片状。
17、水体过滤器或智能水产养殖系统或人工智能水产养殖系统，其特征在于：具有如技术内容1-16中任一技术内容所述的溶气器。
18、引流线，其特征在于：包括第一限位体、第二限位体、线;线的第一端与第一限位体的中部相连，线的第二端与第二限位体的中部相连;用于引导液体流动。
19、如技术内容18所述的引流线，其特征在于：第一限位体为杆状即柱状;线的第一端到第一限位体的第一端的距离大于等于第一限位体的长度的四分之一;线的第一端到第一限位体的第二端的距离大于等于第一限位体的长度的四分之一;第一限位体的直径小于第一限位体的长度的五分之四。
20、如技术内容18所述的引流线，其特征在于：第一限位体为杆状即柱状;线的第一端到第一限位体的第一端的距离大于等于第一限位体的长度的四分之一;线的第一端到第一限位体的第二端的距离大于等于第一限位体的长度的四分之一;第一限位体的直径小于第一限位体的长度的五分之四;第二限位体为杆状即柱状;线的第二端到第二限位体的第一端的距离大于等于第二限位体的长度的四分之一;线的第二端到第二限位体的第二端的距离大于等于第二限位体的长度的四分之一;第二限位体的直径小于第二限位体的长度的五分之四。
21、如技术内容18所述的引流线，其特征在于：第一限位体为片状、盘装、管状。
22、如技术内容18-21所述的引流线，其特征在于：所述的线由有机材料制作。
23、如技术内容18-21所述的引流线，其特征在于：所述的线由无机材料制作。
24、如技术内容18-23所述的引流线，其特征在于：所述的线由多股线拧成或多股纤维平行或多股纤维粘连或多股纤维编织构成。
25、如技术内容18-24所述的引流线，其特征在于：所述的线具有吸水性。
26、如技术内容18-25所述的引流线，其特征在于：还具有坠子，坠子的重力能够将线向下拉，使线保持直的状态。
27、如技术内容18-26所述的引流线，其特征在于：用在技术内容1所述的溶气器中作为导流体。
28、如技术内容27所述的引流线，其特征在于：引流线的第一限位体、第二限位体都穿过涓流孔后横向卡在容腔内防止掉落。
29、如技术内容27所述的引流线，其特征在于：引流线的第一限位体穿过涓流孔后横向卡在容腔内防止掉落。
30、溶气器或过滤器或水产养殖系统或环保污水处理系统，其特征在于：具有技术内容18-29所述的引流线。
技术内容说明。

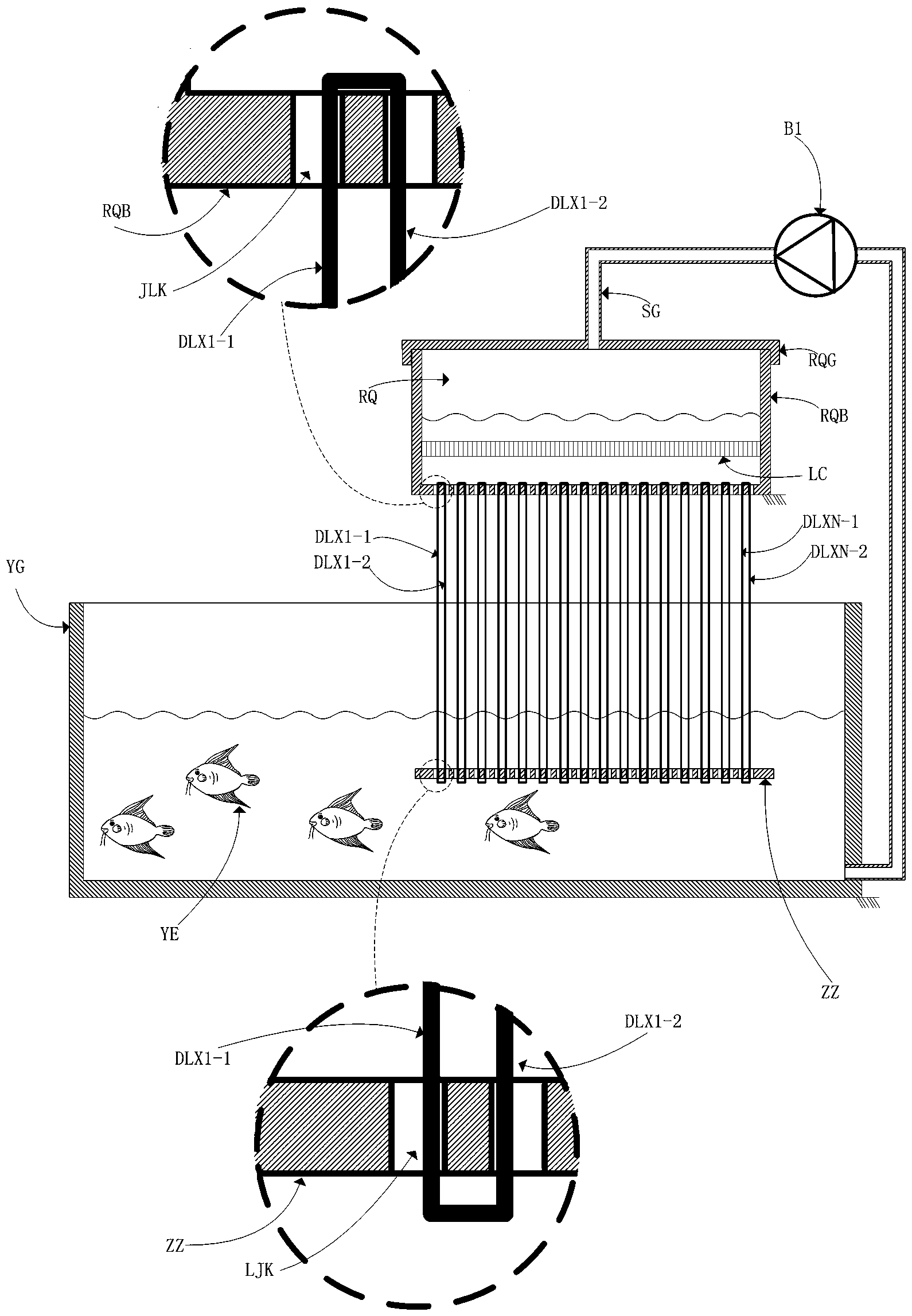

本发明使用时将坠子置于水面以上或让坠子漂浮在水面上，涓流表面接触气体，由于涓流的流动可以增加溶气，由于涓流的表面增大，可以增加溶气，由于涓流沿导流体表面流动，能够形成连续的竖直液面，不会断裂，不会击破溶气器下方的液面，减少了气泡的产生，减少了水声的产生，又由于下流的液体被分割成很多的涓流液柱，且在实际工程当中不可能存在完全一样的导流体，各个导流体的震动频率不会完全一样，液体下流激激起的空气震动有一部分相互抵消，减少了液体冲击转换为空气震动的能量，起到降低水声的效果，液体下流时，发明人实验当中，完全听不到水声，仪器完全测不到水声。本发明降低了气泡和噪音，提供了一种新思路。坠子使引流线垂直于水平面，从而使得引流线不会因为液体之间的压差而吸附在一起，起到了预防涓流合并的作用。坠子的作用是提供利用重力保持引流线的直线形状。本发明的引流线可以方便溶气器的制作，能够快速的组装、降低组装耗时，降低操作成本。
