申请日2014.06.11
公开(公告)日2014.11.05
IPC分类号C02F3/02
摘要
本实用新型提供一种新型小型生活污水处理装置，它包括有污水进水管、反冲洗出水收集溢流堰，其中，污水进水管一端与外部水管连接，另一端与尼可尼泵连接，污水进水管上设有进水阀，进水阀与尼可尼泵之间的进水管上设有真空表，尼可尼泵顶部设有向上的吸气管路，尼可尼泵出口端与气水分离器相连接;气水分离器顶部设有排气阀，气水分离器一侧通过布水布气管与生物滤池主反应装置下部连接，布水布气管上设有压力表和压力阀;生物滤池主反应装置内腔下部设有垫层，垫层上方设有活性炭滤层，活性炭滤层上方的生物滤池主反应装置内侧壁上设有出水收水溢流堰，出水收水溢流堰通过出水管与外部集水部件连接;生物滤池主反应装置顶部设有反冲洗出水收集溢流堰。本方案简化了设备构造，并消除了风机或射流曝气器对环境的噪声污染。

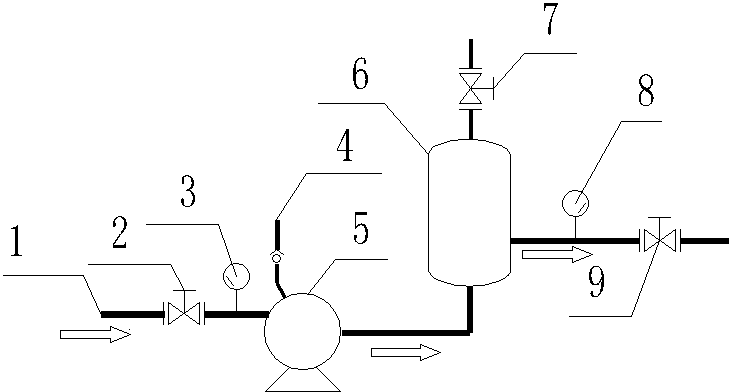

摘要附图
权利要求书
1. 一种新型小型生活污水处理装置，其特征在于：它包括有污水进水管(1)、进水阀(2)、真空表(3)、吸气管路(4)、尼可尼泵(5)、气水分离器(6)、排气阀(7)、压力表(8)、压力阀(9)、布水布气管(10)、生物滤池主反应装置(11)、垫层(12)、活性炭滤层(13)、出水收水溢流堰(14)、出水管(15)、反冲洗出水收集溢流堰(16)，其中，污水进水管(1)一端与外部水管连接，另一端与尼可尼泵(5)连接，污水进水管(1)上设有进水阀(2)，进水阀(2)与尼可尼泵(5)之间的进水管上设有真空表(3)，尼可尼泵(5)顶部设有向上的吸气管路(4)，尼可尼泵(5)出口端与气水分离器(6)相连接;气水分离器(6)顶部设有排气阀(7)，气水分离器(6)一侧通过布水布气管(10)与生物滤池主反应装置(11)下部连接，布水布气管(10)上设有压力表(8)和压力阀(9);生物滤池主反应装置(11)内腔下部设有垫层(12)，垫层(12)上方设有活性炭滤层(13)，活性炭滤层(13)上方的生物滤池主反应装置(11)内侧壁上设有出水收水溢流堰(14)，出水收水溢流堰(14)通过出水管(15)与外部集水部件连接;生物滤池主反应装置(11)顶部设有反冲洗出水收集溢流堰(16)。
2.根据权利要求1所述的一种新型小型生活污水处理装置，其特征在于：布水布气管(10)穿过生物滤池主反应装置(11)外壳延伸至垫层(12)内。
说明书
一种新型小型生活污水处理装置
技术领域
本实用新型涉及污水处理设备领域，尤其是指一种新型小型生活污水处理装置。
背景技术
目前，曝气生物滤池主要采用的微生物载体主要有：球形陶粒、膨胀板岩等，也有少数采用普通活性炭生物滤池。采用的供氧方式主要是底部鼓风曝气和射流曝气。对于较高浓度的生活污水处理存在滤料比表面积小、微生物供氧不充分等问题，影响滤池的生化反应效率。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种结构简单、处理效果好的新型小型生活污水处理装置。
为实现上述目的，本实用新型所提供的技术方案为：一种新型小型生活污水处理装置，它包括有污水进水管、进水阀、真空表、吸气管路、尼可尼泵、气水分离器、排气阀、压力表、压力阀、布水布气管、生物滤池主反应装置、垫层、活性炭滤层、出水收水溢流堰、出水管、反冲洗出水收集溢流堰，其中，污水进水管一端与外部水管连接，另一端与尼可尼泵连接，污水进水管上设有进水阀，进水阀与尼可尼泵之间的进水管上设有真空表，尼可尼泵顶部设有向上的吸气管路，尼可尼泵出口端与气水分离器相连接;气水分离器顶部设有排气阀，气水分离器一侧通过布水布气管与生物滤池主反应装置下部连接，布水布气管上设有压力表和压力阀;生物滤池主反应装置内腔下部设有垫层，垫层上方设有活性炭滤层，活性炭滤层上方的生物滤池主反应装置内侧壁上设有出水收水溢流堰，出水收水溢流堰通过出水管与外部集水部件连接;生物滤池主反应装置顶部设有反冲洗出水收集溢流堰。
所述的布水布气管穿过生物滤池主反应装置外壳延伸至垫层内。
本方案主要利用尼可尼泵作为溶气系统进行生物供氧的活性炭曝气生物滤池进行处理，解决了曝气生物滤池滤料比表面积小、微生物供氧不充分的问题，提高曝气生物滤池在滤料的容积利用率，使设备小型化。本实用新型所涉及的曝气生物滤池，对较高的BOD负荷具有耐受能力(运行BOD负荷可达到10kg/(m3滤料/d)以上)，可以直接处理小区生活污水，经过微生物处理后的出水水质能够稳定达到排放标准。不需重复设计鼓风曝气系统和射流曝气系统，简化了设备构造，并消除了风机或射流曝气器对环境的噪声污染。
