申请日2014.09.23
公开(公告)日2015.03.18
IPC分类号C02F9/14
摘要
本实用新型公开了属于污水处理技术领域的一种用于寒冷地区污水处理厂的提升水温的系统。该系统结构为：预处理池与周期循环活性污泥池相连，周期循环活性污泥池分别与分置式地源热泵加热系统和消毒水池相连。本实用新型的提升水温的系统中分置式地源热泵加热系统工艺流程简单、技术成熟可靠、投资合理、运行费用低、控制方便，运用于污水处理工程中可较大幅度的节能，分置式地源热泵系统较常规的锅炉热水加温加热系统，可以减少对环境的污染，该系统在寒冷地区可有有效的提升污水温度，使污水系统稳定运行出水达标。
权利要求书
1.一种用于寒冷地区污水处理厂的提升水温的系统，其特征在于，预处理池与周期循环活性污泥池相连，周期循环活性污泥池分别与分置式地源热泵加热系统和消毒水池相连;
所述分置式地源热泵加热系统的结构为：压缩机与气液分离器相连，气液分离器与放热换热器相连，放热换热器分别与风机和热力膨胀阀相连，热力膨胀阀与吸热换热器相连。
2.根据权利要求1所述一种用于寒冷地区污水处理厂的提升水温的系统，其特征在于，所述周期循环活性污泥池的预反应区中设有悬浮填料;所述悬浮填料为直径在0.5-5mm复合球状结构，其内层为直径为0.2-4mm的发热层，外层为疏松多孔的透水吸氧层。
3.根据权利要求2所述一种用于寒冷地区污水处理厂的提升水温的系统，其特征在于，所述透水吸氧层为活性炭。
说明书
一种用于寒冷地区污水处理厂的提升水温的系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种用于寒冷地区污水处理 厂的提升水温的系统。
背景技术
目前，国内外通用的污水处理技术主要是采用生物法，此方法具有处理彻 底、有机物降解率高、二次污染小、能耗低和运行管理方便等优点。但也存在 微生物对环境的适应有要求，特别是水温受自然环境影响的问题较难解决，国 内外大量的理论与试验研究表明，正常水处理条件利用的是中温菌，在15～ 35℃之间有较好的活性，当水温低于8℃或高于35℃时，微生物反应的速度明 显降低，实际运行中，水温高于35℃的情况较少，降低水温也比较容易，当水 温低于8℃时，中温菌活性降低或死亡，但在寒冷地区保持水温不低于8℃则是 很困难的事，耗能和保温都存在问题，所以，如何保证寒冷地区污水处理厂冬 季正常运行是一个急需解决的重要问题之一。
传统的寒冷地区污水处理的流程如图1所示，该处理系统耗能高，系统不 易管理，容易对环境产生二次污染。
实用新型内容
本实用新型针对现有技术的缺陷，提出一种用于寒冷地区污水处理厂的 提升水温的系统。

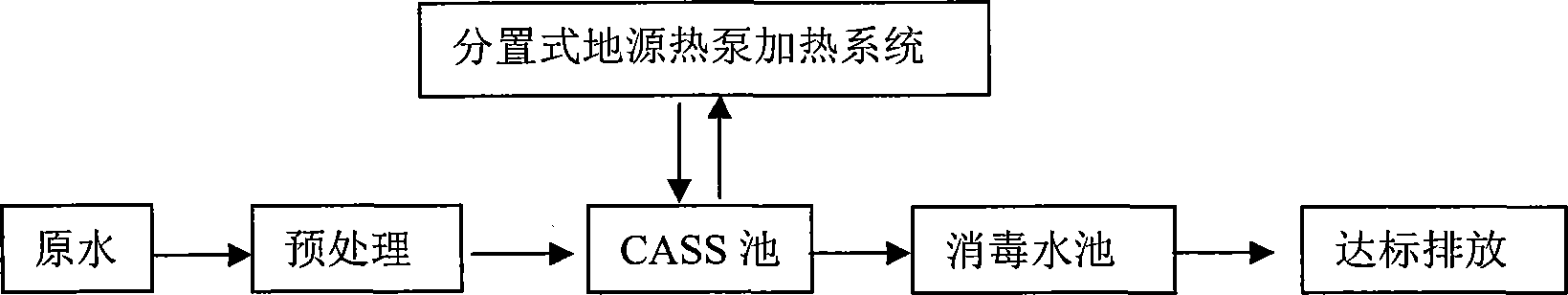

一种用于寒冷地区污水处理厂的提升水温的系统，预处理池与周期循环活 性污泥池(CASS池)相连，周期循环活性污泥池分别与分置式地源热泵加热系统 和消毒水池相连;
所述分置式地源热泵加热系统的结构为：压缩机与气液分离器相连，气液 分离器与放热换热器相连，放热换热器分别与风机和热力膨胀阀相连，热力膨 胀阀与吸热换热器相连。
所述周期循环活性污泥池的预反应区中设有悬浮填料;所述悬浮填料为直 径在0.5-5mm复合球状结构，其内层为直径为0.2-4mm的发热层，外层为疏松 多孔的透水吸氧层。
所述发热层由铁粉、活性炭和蛭石按照质量比2∶1∶1的比例混合制成。
所述透水吸氧层为活性炭。
本实用新型的有益效果：本发明的组合提升水温的系统中分置式地源热泵 技术工艺流程简单、技术成熟可靠、投资合理、运行费用低、控制方便，运用 于污水处理工程中可较大幅度的节能。组合提升水温的系统中分置式地源热泵 系统较常规的锅炉热水加温加热系统，可以减少对环境的污染。组合提升水温 的系统在寒冷地区可有有效的提升污水温度，使污水系统稳定运行出水达标。
