申请日2014.06.17
公开(公告)日2014.08.27
IPC分类号C02F3/32; C02F103/20; C02F101/20
摘要
本发明公开了一种去除畜禽养殖废水中重金属的人工湿地系统，属于禽畜养殖业废水处理技术领域。本发明通过先将畜禽养殖废水在配水箱混合均匀，然后通过进水管均匀进入到带有填料层的填料柱中，水力停留时间2h;待人工湿地填料柱吸附饱和，失去处理效果后，及时更换填料柱。本发明可有效去除禽畜养殖废水中的重金属Cd2+、Cr6+、Cu2+、Mn2+，操作简单，不消耗动力，大大节省了运行和维修费用，整个人工湿地污水处理系统可更加高效稳定的运行;占地面积小便于移动，更适用于土地资源紧张的发达地区;处理过的畜禽养殖废水可直接排放或进行二次利用。

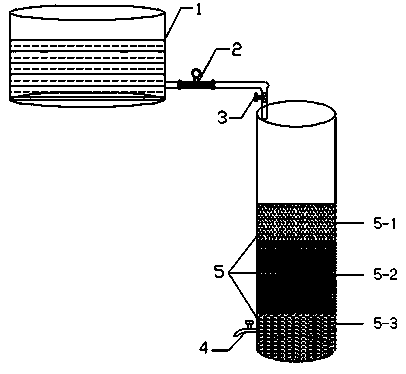

摘要附图
权利要求书
1. 一种去除畜禽养殖废水中重金属的人工湿地系统，其特征在于：包括上端开口且底部位置设有出水口B的填料柱(5)，下部位置设有出水口A的配水箱(1)、置于填料柱(5)内底部的填料层、位于填料柱(5)下部位的出水阀(4);
所述水管的一端接出水口A，另一端位于填料柱(5)上端的入口处，填料柱(5)与水水管之间为可拆卸;水管上在与出水口A接近的一端设有流量计(2)、在与填料柱(5)上端入口处接近的一端设有进水阀(3)。
2. 根据权利要求1所述的一种去除畜禽养殖废水中重金属的人工湿地系统，其特征在于：所述填料层从上至下包括填料层A(5-1)、填料层B(5-2)和填料层C(5-3);所述填料层A(5-1)、填料层B(5-2)和填料层C(5-3)的材料分别为天然沸石、稻壳炭、天然沸石，且体积比分别为1:2:1。
说明书
一种去除畜禽养殖废水中重金属的人工湿地系统
技术领域
本发明属于禽畜养殖业废水处理技术领域，具体涉及的是一种可高效去除畜禽养殖废水重金属Cd2+、Cr6+、Cu2+、Mn2+的技术。
背景技术
畜禽养殖业是我国农业的一大主导产业，每年废水的排放量超过100亿吨。畜禽养殖废水是一类高浓度的有机废水，含有多种污染物，已成为造成我国农业面源污染的主要原因之一。尤其，由于动物饲料中重金属的广泛添加导致废水中含有多种重金属Cd2+、Cr6+、Cu2+ 、Mn2+等，尽管总体浓度较低，但对环境生物和人类健康的潜在危害更大。因此，养殖废水中重金属的去除已成为养殖废水净化的当务之急。
人工湿地系统作为污水净化的后续深度处理单元，其填料选择与配料技术至关重要。国内外有关人工湿地处理污水方法的报道已经很多，如公开的专利“一种基于兼性生化—强化人工湿地的污水处理方法”(CN 101979348A)，该技术在人工湿地的基础上增加兼性生化器，不但增加投资和耗费，而且占地面积大;公开的专利“一种对污水进行深度处理的方法及人工湿地结构”(CN 102249496A)，该技术增加了其它处理结构，对人工湿地的结构进行布置，虽然其整体能够提高处理效果，但结构较为复杂、占地面积较大，不适用于土地紧缺的发达地区。另外还有很多关于人工湿地填料技术的报道，但一般占地面积大，不便于拆卸移动。由于不同行业废水的性状差别较大，且同一填料对不同污染物的去除效果也各异，目前尚未有针对畜禽养殖废水中重金属去除的湿地配料方法及系统的报道。
发明内容
本发明的目的在于提供一种去除畜禽养殖废水中重金属的人工湿地系统，以使系统达到可拆卸，更换填料方便，便于移动运输，更适于人工湿地配料的应用场合。
为了解决以上技术问题，本发明所采用的具体技术方案如下：
一种去除畜禽养殖废水中重金属的人工湿地系统，其特征在于：包括上端开口且底部位置设有出水口B的填料柱(5)，下部位置设有出水口A的配水箱(1)、置于填料柱(5)内底部的填料层、位于填料柱(5)下部位的出水阀(4);
所述水管的一端接出水口A，另一端位于填料柱(5)上端的入口处，填料柱(5)与水水管之间为可拆卸;水管上在与出水口A接近的一端设有流量计(2)、在与填料柱(5)上端入口处接近的一端设有进水阀(3)。
所述填料层从上至下包括填料层A(5-1)、填料层B(5-2)和填料层C(5-3);所述填料层A(5-1)、填料层B(5-2)和填料层C(5-3)的材料分别为天然沸石、稻壳炭、天然沸石，且体积比分别为1:2:1。
本发明具有有益效果。本发明系统将填料层置于填料柱内，当填料层不再具有吸附作用后，通过直接更换装有新的填料层的填料柱即可。在用于人工湿地配料时，能实现可移动，且便于安装、孔隙结构发达、堆密程度及透水性能良好，并且所使用填料比表面积大，吸附能力强，结构稳定，提高了系统污水的有效处理体积，污水的处理效果较好，特别是对重金属离子Cd2+、Cr6+、Cu2+、Mn2+有较好的吸附效果。另外，该系统操作简单，系统可拆卸，更换填料方便，占地面积小便于移动，不消耗动力，大大节省了运行和维修费用，使整个人工湿地污水处理系统更加高效稳定的运行。
