申请日2014.09.25
公开(公告)日2014.12.10
IPC分类号C02F9/14
摘要
本发明公开了一种印染废水二次利用装置，包括废水管、冷却塔、净化装置、热能交换装置、第一传输管和第二传输管，所述废水管设有两个输出端，第一输出端与冷却塔相连，第二输出端与热能交换装置相连，所述冷却塔通过第一传输管与净化装置输入端相连，所述第二传输管贯穿热能交换装置，且其中一端与净化装置相连。将热废水进行两路流通，一路用于冷却净化作为冷水源，另一路作为热能进行热能交换。
权利要求书
1.一种印染废水二次利用装置，其特征在于，包括废水管、冷却塔、净化装置、热能交换装置、第一传输管和第二传输管，所述废水管设有两个输出端，第一输出端与冷却塔相连，第二输出端与热能交换装置相连，所述冷却塔通过第一传输管与净化装置输入端相连，所述第二传输管贯穿热能交换装置，且其中一端与净化装置相连。
2.根据权利要求1所述印染废水二次利用装置，其特征在于：所述净化装置包括依次连接的一级氧化池、中沉池、二级氧化池、二沉池、三级氧化池、沉淀池和活性炭吸附腔。
3.根据权利要求1所述印染废水二次利用装置，其特征在于：废水管的第一输出端设有第一手动阀门，第二输出端设有第二手动阀门，第一传输管上设有第三手动阀门，位于净化装置与热能交换装置之间的第二传输管部分设置第四手动阀门，第二传输管的输出端设置第五手动阀门。
4.根据权利要求1所述印染废水二次利用装置，其特征在于：所述第二传输管的输出端外壁设有温度传感器。
5.一种基于权利要求2所述印染废水二次利用装置的废水净化方法，其特征在于，将经冷却塔冷却后的废水依次经一级氧化池、中沉池、二级氧化池、二沉池、三级氧化池、沉淀池和活性炭吸附腔处理后输出，在沉淀池沉淀过程中加入混凝剂。
6.根据权利要求5所述废水净化方法，其特征在于，混凝剂为硫酸亚铁。
说明书
一种印染废水二次利用装置及废水净化方法
技术领域
本发明属于环保领域，具体涉及一种印染废水二次利用装置及废水净化方法。
背景技术
纺织废水主要是原料蒸煮、漂洗、漂白、上浆等过程中产生的含天然杂质、脂肪以及淀粉等有机物的废水。印染废水是洗染、印花、上浆等多道工序中产生的，含有大量染料、淀粉、纤维素、木质素、洗涤剂等有机物，以及碱、硫化物、各类盐类等无机物，污染性很强。
纺织印染工业废水的主要来源是印染废水。印染废水是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水。
废水中含有：染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等，其水质特点主要是COD和BOD高，以及由此引起的色度等指标远远超过排放标准，被公认为是最难治理的主要有害废水之一。
在染整生产过程中，废水温度高达80摄氏度以上，若直接排放将导致两种不良后果，其一：排入废水处理池，可使池中废水温度上升46摄氏度以上，严重影响好氧生化处理;二，造成能源浪费，增加生产成本，大量热能的浪费，是生产成本居高不下的重要原因。
目前，对热废水热能回收的装置已经很多，如申请号为“201210324673.3”，发明名称为“用于热废水热量回收利用装置” 包括对热废水进行热量交换的第一热量交换设备，其内设置有热废水流通管路和对热废水中的热量进行置换的热量置换管路;热废水中的热量通过制冷剂进行吸收，制冷剂吸收热废水的热量后汽化，并通过压缩机的输送功能，将汽化后的制冷剂经热量置换管路排出;第二热量交换设备与热量置换管路的出口相连，汽化后的制冷剂输送至第二热量交换设备中，并对需加热的介质进行加热，从而实现了将热废水中的热量进行吸收转化，热废水降至设定温度后排出。本发明提供的热废水热量回收利用装置通过对热废水中热量的吸收利用，避免热废水的直接排放造成能量的浪费，同时减少由热废水的直接排放引起的环境污染。
但是，目前的热交换系统中，废水仅作为热能，如何将废水在作为热能的前提下，对该废水进行二次利用是一个尤为重要的问题。
发明内容
本发明所要解决的技术问题是提供一种将废水转换为可用热水的印染废水二次利用装置。
本发明为解决上述技术问题，采用如下技术方案：一种印染废水二次利用装置，包括废水管、冷却塔、净化装置、热能交换装置、第一传输管和第二传输管，所述废水管设有两个输出端，第一输出端与冷却塔相连，第二输出端与热能交换装置相连，所述冷却塔通过第一传输管与净化装置输入端相连，所述第二传输管贯穿热能交换装置，且其中一端与净化装置相连。
进一步的优选方案，本发明印染废水二次利用装置，所述净化装置包括依次连接的一级氧化池、中沉池、二级氧化池、二沉池、三级氧化池、沉淀池和活性炭吸附腔。
进一步的优选方案，本发明印染废水二次利用装置，废水管的第一输出端设有第一手动阀门，第二输出端设有第二手动阀门，第一传输管上设有第三手动阀门，位于净化装置与热能交换装置之间的第二传输管部分设置第四手动阀门，第二传输管的输出端设置第五手动阀门。
进一步的优选方案，本发明印染废水二次利用装置，所述第二传输管的输出端外壁设有温度传感器。
同时为了实现对废水的净化，本发明提供一种废水净化方法，将经冷却塔冷却后的废水依次经一级氧化池、中沉池、二级氧化池、二沉池、三级氧化池、沉淀池和活性炭吸附腔处理后输出，在沉淀池沉淀过程中加入混凝剂。
进一步地优选方案，一种废水净化方法，混凝剂为硫酸亚铁。
与现有技术相比，本发明具有如下有益效果：
1、将热废水进行两路流通，一路用于冷却净化作为冷水源，另一路作为热能进行热能交换。
2、该结构无需外界输入水源，将热废水处理后再经热废水自身热能达到两者热能交换，减少的水资源的浪费。
3、该结构中设置多个手动阀门，通过通过控制阀门之间的开关，达到热能充分交换的作用。
4、在第二传输管输出端外壁上设置温度传感器可以监控输出的水温。
附图说明

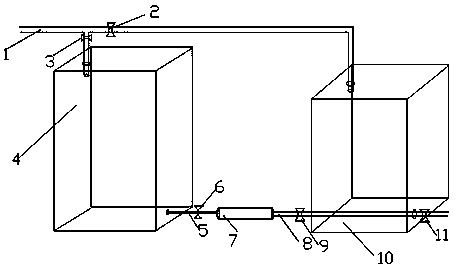

图1实施例印染废水二次利用装置的结构框图。
具体实施方式
下面结合附图对本发明的技术方案进行详细说明：
本发明一种印染废水二次利用装置，包括废水管、冷却塔、净化装置、热能交换装置、第一传输管和第二传输管，所述废水管设有两个输出端，第一输出端与冷却塔相连，第二输出端与热能交换装置相连，所述冷却塔通过第一传输管与净化装置输入端相连，所述第二传输管贯穿热能交换装置，且其中一端与净化装置相连。
实施例
如图1所示，一种印染废水二次利用装置，包括废水管1、冷却塔4、净化装置7、热能交换装置10、第一传输管5和第二传输管8，所述废水管设有两个输出端，第一输出端与冷却塔相连，第二输出端与热能交换装置相连，所述冷却塔通过第一传输管与净化装置输入端相连，所述第二传输管贯穿热能交换装置，且其中一端与净化装置相连。
所述净化装置包括依次连接的一级氧化池、中沉池、二级氧化池、二沉池、三级氧化池、沉淀池和活性炭吸附腔。废水管的第一输出端设有第一手动阀门2，第二输出端设有第二手动阀门3，第一传输管5上设有第三手动阀门6，位于净化装置与热能交换装置之间的第二传输管8部分设置第四手动阀门9，第二传输管的输出端设置第五手动阀门11。所述第二传输管的输出端外壁设有温度传感器。本发明中采用的温度传感器为DS18B20数字温度传感器，可以清楚获知当前输出水温。
使用时，打开第一手动阀门关闭其他的手动阀门，热废水经废水管的第一输出端进入冷却塔内进行冷却处理后，当达到一定水位时，关闭第一手动阀门，打开第三手动阀进入净化装置，对冷却后的废水次经一级氧化池、中沉池、二级氧化池、二沉池、三级氧化池、沉淀池和活性炭吸附腔处理后打开第四手动阀门，经第二传输管至热能交换装置中，此时打开第二手动阀门，热废水流入到热能交换装置中将热能传输至第二传输管，监测第二传输管输出端外壁上的温度传感器，当温度达到阈值时打开第五手动阀门，经净化且达到特定温度的水经第二传输管输出。
将热废水进行两路流通，一路用于冷却净化作为冷水源，另一路作为热能进行热能交换。
该结构无需外界输入水源，将热废水处理后再经热废水自身热能达到两者热能交换，减少的水资源的浪费。
该结构中设置多个手动阀门，通过通过控制阀门之间的开关，达到热能充分交换的作用。
在第二传输管输出端外壁上设置温度传感器可以监控输出的水温。
同时本发明还公开了一种废水净化方法，将经冷却塔冷却后的废水依次经一级氧化池、中沉池、二级氧化池、二沉池、三级氧化池、沉淀池和活性炭吸附腔处理后输出，在沉淀池沉淀过程中加入混凝剂。本发明中混凝剂采用硫酸亚铁。硫酸亚铁用于水的絮凝净化，以及从城市和工业污水中去除磷酸盐，以防止水体的富营养化。
本发明的上述实施例仅仅是为清楚地说明本发明所作的举例，而并非是对本发明的实施方式的限定。对于所属技术领域的普通人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而这些属于本发明的实质精神所引伸的显而易见的变化或变动仍属于本发明的保护范围。
