申请日2014.07.25
公开(公告)日2015.01.28
IPC分类号C02F9/04
摘要
本实用新型涉及一种废水达标前序处理装置,包括电机、水泵,还包括混合腔,所述混合腔内安装有旋转轴甲,所述旋转轴甲上安装有叶轮,所述混合腔的下端设有搅拌腔,所述搅拌腔内安装有旋转轴乙,所述旋转轴乙上安装有滚筒,所述滚筒上设有搅拌叶,所述搅拌腔的下端安装有弹性腔,所述弹性腔的下端设有过滤腔,所述过滤腔的下端安装有震动电机。本实用新型能够有效地过滤并去除废水中的大的杂质和微小的杂质,实现废水的分离功能,通过设置叶轮和搅拌叶有助于废水与药剂结合,通过设置弹性腔及震动电机有助于废水充分过滤,增加废水净化效果,还能有效协调提高后续废水净化聚沉工序,提高工作效率,且结构简单,操作方便,经济实用。
权利要求书

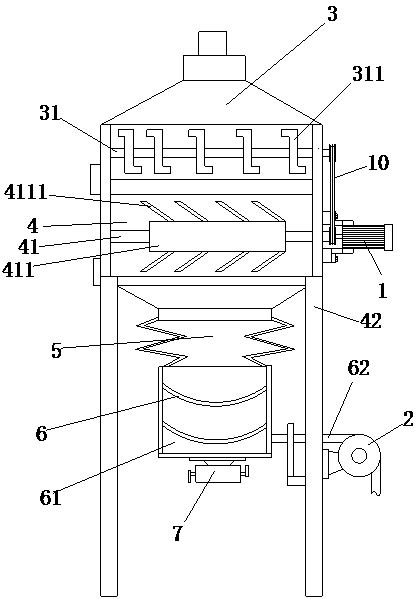

1.一种废水达标前序处理装置,包括电机(1)、水泵(2),其特征在于:还包括混合腔(3),所述混合腔(3)内安装有旋转轴甲(31),所述旋转轴甲(31)上安装有叶轮(311),所述混合腔(3)的下端设有搅拌腔(4),所述搅拌腔(4)内安装有旋转轴乙(41),所述旋转轴乙(41)上安装有滚筒(411),所述滚筒(411)上设有搅拌叶(4111),所述搅拌腔(4)的下端安装有弹性腔(5),所述弹性腔(5)的下端设有过滤腔(6),所述过滤腔(6)的下端安装有震动电机(7)。
2.根据权利要求1所述的一种废水达标前序处理装置,其特征在于:所述搅拌腔(4)的下端设有支腿(42),所述过滤腔(6)内安装有弧形过滤网(61),过滤腔(6)的下端设有出水口(62),所述出水口(62)的右端安装在水泵(2)上,所述旋转轴乙(41)通过平键乙(10)与电机(1)相连接,所述旋转轴甲(31)通过皮带与电机(1)相连接。
3.根据权利要求1所述的一种废水达标前序处理装置,其特征在于:所述叶轮(311)有若干个,且均匀分布在旋转轴甲(31)上。
4.根据权利要求1所述的一种废水达标前序处理装置,其特征在于:所述搅拌叶(4111)有若干个,且均匀分布在滚筒(411)上。
5.根据权利要求2所述的一种废水达标前序处理装置,其特征在于:所述支腿(42)有四个,且均匀分布在搅拌腔(4)的下端。
说明书
一种废水达标前序处理装置
技术领域
本实用新型涉及废水处理设备技术领域,尤其涉及一种废水达标前序处理装置。
背景技术
水资源是人类生产生活的最关键资源,可是如今,生态环境遭到严重破坏,水体污染严重,水资源的保护和水污染的治理成为现代社会最关注的问题。工业生产中,经常会产生一些废水,这些废水中不仅含有大的颗粒,还含有各种微小的粒子,如果这些废水不经处理直接排放,必然会给环境造成严重的影响和危害,因此,有必要提供一种废水达标前序处理装置。但是,现有的废水达标前序处理装置结构复杂,废水分离效果差,还有的废水达标前序处理装置缺少有助于废水充分过滤的装置,这不利于增加废水净化效果,还不能有效协调提高后续废水净化聚沉工序,不能满足实际生产的需求。
实用新型内容
本实用新型为了克服现有技术中的不足,提供了一种废水达标前序处理装置。
本实用新型是通过以下技术方案实现:
一种废水达标前序处理装置,包括电机、水泵,还包括混合腔,所述混合腔内安装有旋转轴甲,所述旋转轴甲上安装有叶轮,所述混合腔的下端设有搅拌腔,所述搅拌腔内安装有旋转轴乙,所述旋转轴乙上安装有滚筒,所述滚筒上设有搅拌叶,所述搅拌腔的下端安装有弹性腔,所述弹性腔的下端设有过滤腔,所述过滤腔的下端安装有震动电机。
作为本实用新型的优选技术方案,所述搅拌腔的下端设有支腿,所述过滤腔内安装有弧形过滤网,过滤腔的下端设有出水口,所述出水口的右端安装在水泵上,所述旋转轴乙通过平键乙与电机相连接,所述旋转轴甲通过皮带与电机相连接。
作为本实用新型的优选技术方案,所述叶轮有若干个,且均匀分布在旋转轴甲上。
作为本实用新型的优选技术方案,所述搅拌叶有若干个,且均匀分布在滚筒上。
作为本实用新型的优选技术方案,所述支腿有四个,且均匀分布在搅拌腔的下端。
与现有的技术相比,本实用新型的有益效果是:本实用新型能够有效地过滤并去除废水中的大的杂质和微小的杂质,实现废水的分离功能,通过设置叶轮和搅拌叶有助于废水与药剂结合,通过设置弹性腔及震动电机有助于废水充分过滤,增加废水净化效果,还能有效协调提高后续废水净化聚沉工序,提高工作效率,且结构简单,操作方便,经济实用。
