申请日2014.06.23
公开(公告)日2014.09.10
IPC分类号C02F9/02
摘要
本发明公开了有机废水COD分离装置及方法，涉及污水处理领域;该装置包括换热器、储液槽和COD膜，所述换热器的废水出口接所述储液槽废水入口，所述储液槽出口接COD膜废水入口，废水经COD膜反渗透后，透过液经第一出口排放或回收利用，浓缩液经COD膜第二出口与换热器的废水入口连接，本发明提供的有机废水COD分离装置及方法，高效浓缩废水中的COD，为后续处理COD作准备，而且经过COD膜处理后的水可以直接引出外部循环利用，从而达到节约用水，减排废水的环保目的。

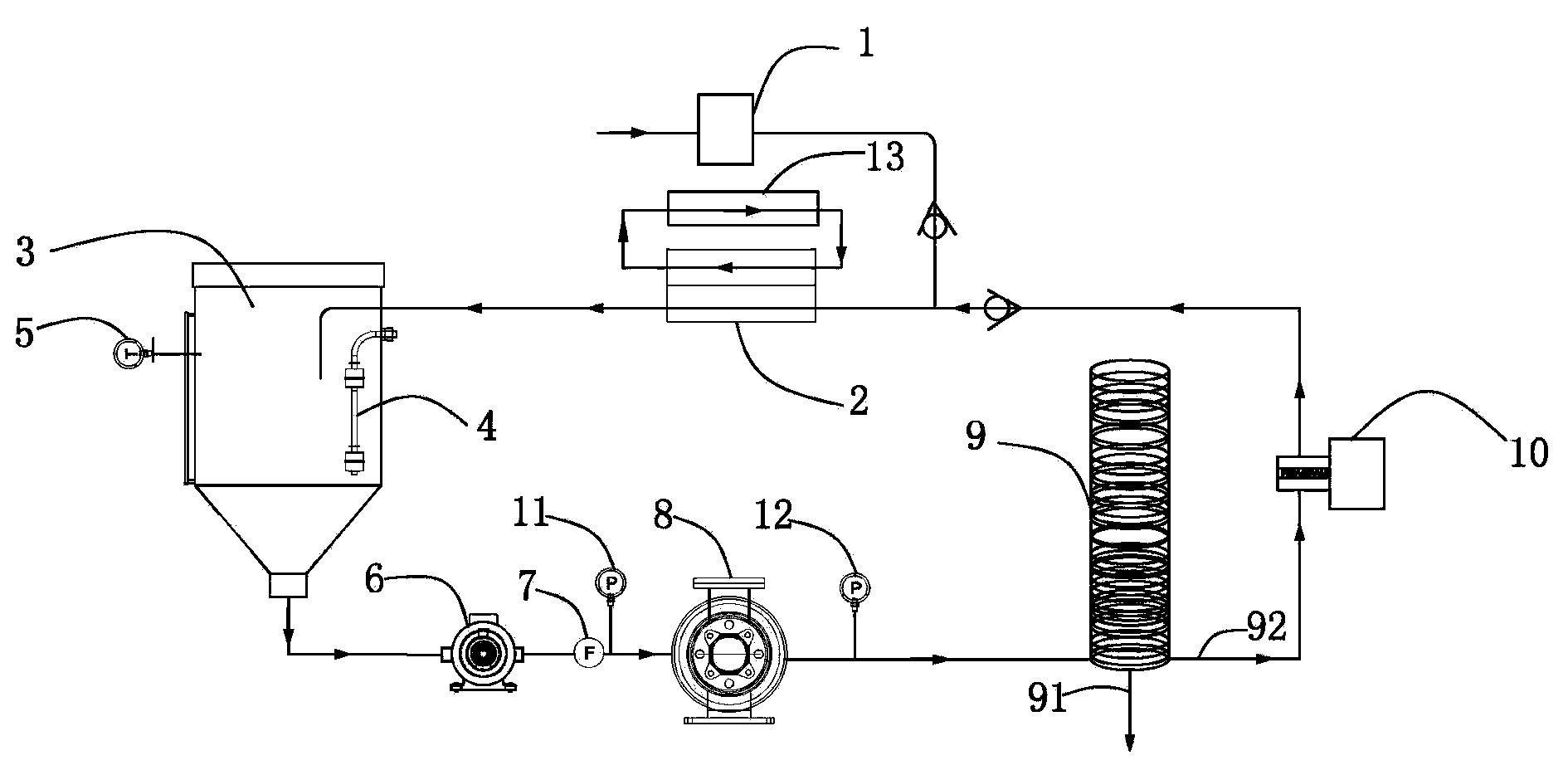

摘要附图
权利要求书
1.有机废水COD分离装置，其特征在于：包括换热器、储液槽和COD膜，所述换热器的废水出口接所述储液槽废水入口，所述储液槽出口接COD膜废水入口，废水经COD膜反渗透后，透过液经第一出口排放或回收利用，浓缩液经COD膜第二出口与换热器的废水入口连接。
2.如权利要求1所述的有机废水COD分离装置，其特征在于：所述储液槽与COD膜中间还连接有低压泵、过滤器和高压泵，储液槽出口接所述低压泵入口，所述低压泵出口接过滤器入口，过滤机出口接高压泵入口，所述高压泵出口接所述COD膜废水入口。
3.如权利要求1所述的有机废水的COD分离装置，其特征在于：所述过滤器与高压泵连接处安装有第一压力监控器，所述高压泵与COD膜连接处安装有第二压力监控器，所述COD膜第二出口与换热器连接处安装有电动阀。
4.如权利要求1所述的有机废水的COD分离装置，其特征在于：所述换热器还与水冷机连接。
5.如权利要求1所述的有机废水的COD分离装置，其特征在于：所述储液槽内部安装有液位感应器以及温度感应器。
6.如权利要求1所述的有机废水的COD分离装置，其特征在于：所述换热器入口处安装有流量计。
7.利用权利要求1所述的有机废水COD分离装置分离有机废水COD的方法，其特征在于：该方法至少包括以下步骤：
a、降温：外部废水经换热器降温后集中至储液槽;
b、反渗透：增压后的水送至COD处理膜进行反渗透，经过渗透膜的水达标排放;
c、循环：经过步骤b反渗透后废水浓缩，浓缩后的废水进行降温后进入储液槽，继续上述步骤a、b至储液槽中为高浓度COD废水后收集起来。
8.如权利要求7所述的方法，其特征在于：所述步骤a与步骤b中间还包括步骤d以及步骤e，
步骤d：过滤，经过步骤a降温后的废水进行过滤，去除废水中的有机物的细微悬浮物;
步骤e：增压，过滤过的水通过高压泵进行增压。
9.如权利要求7所述的方法，其特征在于：所述COD膜型号为RTS(W02101-1) 。
说明书
有机废水COD分离装置及方法
技术领域
本发明涉及污水处理领域;尤其涉及有机废水COD分离的装置及方法。
背景技术
当今电子清洗的漂洗工艺会产生大量待排放的有机废水，因其COD(化学需氧量)超标，无法直接排放。有机废水因其结构复杂、品种繁多、化学稳定性高而生物可降解性低，且多数还有三致作用，从而成为重要的环境污染物，COD越高，就表示有机物污染越严重，如果不进行处理，许多有机污染物可在江底被底泥吸附而沉积下来，在今后若干年内对水生生物造成持久的毒害作用。
发明内容
本发明提供一种有机废水COD分离装置及其方法，该装置能够高效浓缩分离废水中的COD，为后续步骤作好准备，且从废水中分离出来的水可以回收利用，节约水资源。
本发明的技术内容如下：
有机废水COD分离装置，包括换热器、储液槽和COD膜，所述换热器的废水出口接所述储液槽废水入口，所述储液槽出口接COD膜废水入口，废水经COD膜反渗透后，透过液经第一出口排放或回收利用，浓缩液经COD膜第二出口与换热器的废水入口连接。
上述储液槽与COD膜中间还连接有低压泵、过滤器和高压泵，储液槽出口接所述低压泵入口，所述低压泵出口接过滤器入口，过滤机出口接高压泵入口，所述高压泵出口接所述COD膜废水入口。
上述过滤器与高压泵连接处安装有第一压力监控器，所述高压泵与COD膜连接处安装有第二压力监控器，所述COD膜第二出口与换热器连接处安装有电动阀。
上述换热器还与水冷机连接。
上述储液槽内部安装有液位感应器以及温度感应器。
上述换热器入口处安装有流量计。
利用上述的有机废水COD分离方法的装置分离有机废水COD的方法，该方法至少包括以下步骤：
a、降温：外部废水经换热器降温后集中至储液槽;
b、反渗透：增压后的水送至COD处理膜进行反渗透，经过渗透膜的水达标排放;
c、循环：经过步骤b反渗透后废水浓缩，浓缩后的废水进行降温后进入储液槽，继续上述步骤a、b至储液槽中为高浓度COD废水后收集起来。
上述步骤a与步骤b中间还包括步骤d以及步骤e，
步骤d：过滤，经过步骤a降温后的废水进行过滤，去除废水中的有机物的细微悬浮物;
步骤e：增压，过滤过的水通过高压泵进行增压。
上述COD膜型号为RTS(W02101-1) 。
本发明的有益效果：本发明提供的有机废水COD分离装置及方法，高效浓缩废水中的COD，为后续处理COD作准备，而且经过COD膜处理后的水可以直接引出外部循环利用，从而达到节约用水，减排废水的环保目的。
