申请日2014.05.28
公开(公告)日2014.12.17
IPC分类号B01D36/04
摘要
本发明涉及利用多层交换式过滤器滤芯的雨水处理装置。具体地，本发明揭示，排除重污染的初期雨水，接受较优质的雨水，将其通过多层交换式过滤器滤芯净化，利用为生活所需用水的雨水处理装置。根据本发明的雨水处理装置包含：通过在排出雨水的排出管分出的流入管接受雨水并将其沉淀的沉淀槽;将沉淀槽内的雨水通过下部向上流入，并通过能交换的多层过滤器滤芯而过滤的过滤室;将通过过滤室的过滤水储存，供需要时使用的储存槽;以及设置在排出管内，由将排出的雨水中排除初期雨水向流入管引导较优质雨水的初期雨水分离器所构成。
权利要求书
1.一种雨水处理装置，其特征包含：

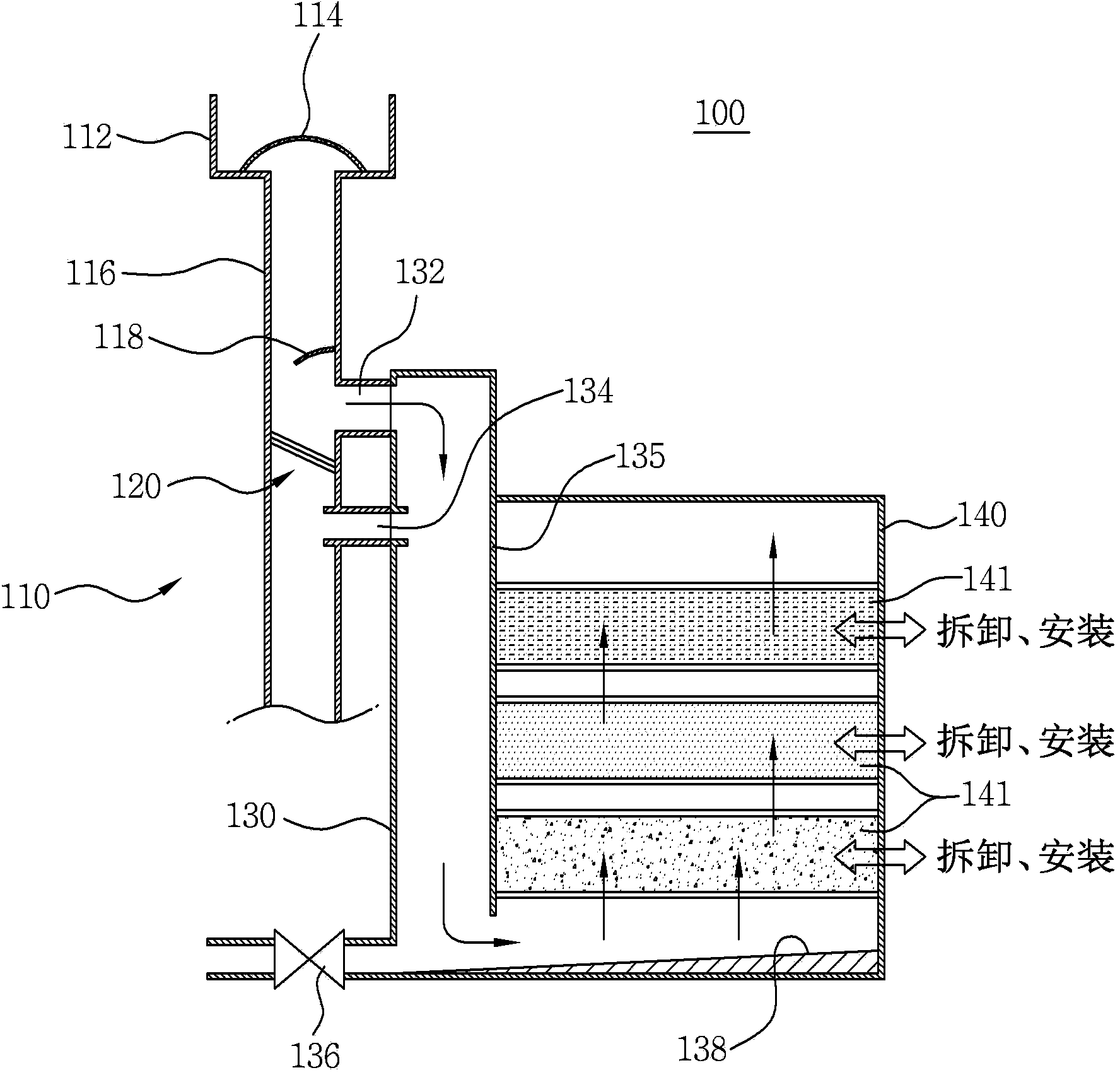

通过在排出雨水的排出管(116)分出的流入管(132)接受雨水并将其沉淀的沉 淀槽(130);
将所述沉淀槽(130)内的雨水通过下部向上流入，并通过能交换的多层过滤器 滤芯(141)而过滤的过滤室(140);
将通过如上所述过滤室(140)的过滤水储存，供需要时使用的储存槽(150);
以及设置在所述排出管(116)内，将排出的雨水中排除初期雨水向所述流入管 (132)引导较优质雨水的初期雨水分离器(120)，
其中，所述初期雨水分离器(120)是由横向安装在所述排出管(116)，且上下 穿孔有多个固定孔(124a)的固定板(124)，和重叠安装在如上所述的固定板(124) 上部并能选择地旋转，且与如上所述固定孔(124a)相同的位置上穿孔有由可动孔 (122a)的可动板(122)所构成。
2.根据权利要求1所述的雨水处理装置，其特征在于，所述可动板(122)是其 中心(C)与所述固定板(124)能旋转地结合，且在所述可动板(122)的任一侧形 成向所述排出管(116)的外部突出，并选择性地转动可动板(122)的把手(123)。
3.根据权利要求2所述的雨水处理装置，其特征在于，所述把手(123)是手动 操作或是利用马达自动操作。
4.根据权利要求1所述的雨水处理装置，其特征在于，在所述初期雨水分离器 (123)的上侧还形成倾斜或圆形弯曲的挡板(118)。
5.根据权利要求1所述的雨水处理装置，特征在于，在其所述储存槽(150)处 设置UV或UV/O3灯(160)。
6.根据权利要求3或5所述的雨水处理装置，特征在于，其所述雨水处理装置 使用的电源是从太阳光发电装备(170)发电施加的电源。
7.根据权利要求1所述的雨水处理装置，其特征在于，在所述沉淀槽(130)的 下端部任一侧形成向外部排出沉淀物的排出阀(136)，并且在所述沉淀槽(130)和 过滤室(140)的底部形成向所述排出阀(136)倾斜的倾斜面(138)。
说明书
利用多层交换式过滤器滤芯的雨水处理装置
技术领域
本发明涉及雨水处理装置方面相关技术，更具体地说，本发明涉及有选择地接受 比较优质的雨水处理方面相关技术。将其通过多层交换式过滤器滤芯净化，再利用为 生活所需用水的多层过滤器滤芯的雨水处理装置。
背景技术
自古以来，韩国被称为山清水秀、水资源丰富的国家，但现在韩国被划分为水资 源不足国家。
我国的年平均降水量是1,300mm左右，相比于地球的总平均降水量880mm较多， 我们一直在担心水不足的问题下生活。原因就是降雨集中在夏季，还好除了郁陵岛以 外在大部分的区域夏季3个月期间的降水量超过年降水量的一半。甚至某一天的降雨 量约等于一个月的降水量。
韩国地层的表土层很薄，即使在自然淡水能力恶劣的条件下，从1965年以来还 每年用水使用量在增加，尤其是生活用水的使用情况增加到32倍，被认定为UN成 员国中水资源不足的国家。所以考量未来人口的增长或产业发展及农耕所需水量的增 加，很明显的水资源不足现象会更严重。
因此对应缺水现象，为了增加供应，需要建设能收集夏季集中降雨的多用途水库， 但用于存水的水库建设在选定区域方面实际上有很多困难，而且符合建设的水资源开 发成本也成几何级数增长，偏向供给的水资源开发政策处于促进困难的情况。
水库建设所需费用的增加就算可以拿上调自来水价格来抵消，但水库建设对当地 所产生的破坏是没有其他解决方法的，为了根本上解决这种问题，必须积极地采取抑 制或节省水的使用措施，因此需要通过政府或环保团体尽力提倡节水的习惯。
另一方面，以后也需要积极地导入中水道(Wastewater Reclamation and Reusing System)的概念，而且为了更全面地了解中水道的概念在各城市或各区域建设雨水回 收系统来减少所需水资源量的方法也将成为很好的对策。
可是，就算导入中水道的概念或雨水回收方案，因为需要设置用于回收或输送并 与现在的上、下水管不同的水管，考量对此的巨大费用，预计很难在短期间内实施， 所以韩国也将中水道或雨水回收概念设定为长期对策，需要商讨建立并促进的政策是 首先适用于营业用建筑物、制造工厂或部分区域等，最终扩散到一般家庭的阶段性计 划。
现有技术文献
专利文献
发明内容
发明需要解决的技术课题
本发明是为了适应如上所述的必要性而提出，其目的是排除重污染的初期雨水， 接受比较优质的雨水，将其通过多层交换式过滤器滤芯净化，利用为生活所需用水的 雨水处理装置。
本发明要完成的技术课题并不限定于上述的技术课题。
解决课题的技术方案
为了解决如上所述的课题，本发明提供雨水处理装置，其包含：
通过在排出雨水的排出管分出的流入管接受雨水并将其沉淀的沉淀槽;
将沉淀槽内的雨水通过下部向上流入，并通过能交换的多层过滤器滤芯而过滤的 过滤室;
将通过过滤室的过滤水储存，供需要时使用的储存槽;
以及设置在排出管内，将排出的雨水中排除初期雨水向流入管引导较优质雨水的 初期雨水分离器。
此时，初期雨水分离器是可横向安装在排出管上，且上下穿孔有多个固定孔的固 定板和重叠安装在固定板的上部并能选择地旋转，且与固定孔相同的位置上穿孔有可 动孔的可动板所构成。
而且可动板是其中心与固定板能旋转地结合，且在可动板的任一侧可以形成向排 出管的外部突出，并可以选择性地转动可动板的把手。
另外，把手是手动操作或是利用马达可以自动操作。
另一方面，在初期雨水分离器的上侧还可以形成倾斜或圆形弯曲的挡板，在储存 槽亦可以设置UV或UV/O3灯。
而且，在雨水处理装置使用的电源可以是从太阳能发电装备发电获得的电源。
另外，在沉淀槽的下端部任一侧形成向外部排出沉淀物的排出阀，并且在沉淀槽 和过滤室的底部可以形成向排出阀倾斜的倾斜面。
有益效果
如上所述，根据本发明的雨水处理装置，其过滤室的过滤器是在滤芯以交换型安 装，因此便于替换过滤器，并且具有能进行清洗过滤器的重力式洗涤的优点。
而且，根据本发明的雨水处理装置是可以通过初期雨水分离器可以排除非点污染 源较高的初期雨水的，所以具有只选择使用比较优质雨水的优点。
另外，根据本发明的雨水处理装置可以使用太阳能发电装备的优点，所以在供应 电源困难的地方，具有处理雨水，从而达到供应用水的优点。
另外，在储存使用用水的储存槽设置UV或UV/O3灯，具有能提供比过滤过的 用水水质更好的用水的优点。
