申请日2014.05.28
公开(公告)日2014.11.05
IPC分类号C02F3/02
摘要
本实用新型涉及一种污水处理站的多点喷淋进水装置，特征是：包括设置于好氧池前段的进水主管和布置在好氧池上方的喷淋系统，进水主管通过进水支管与喷淋系统连接;所述喷淋系统包括多根平行布置于好氧池上方的喷淋主管，每个喷淋主管上布置多个喷淋支管，喷淋支管的两端分别设置喷淋头，喷淋头均匀设置于好氧池的上方。所述喷淋头的设置数量为每10～30㎡设置一个，喷淋头距好氧池的最高液位1～1.5m。所述喷淋系统还包括营养剂管，营养剂管分别与每个喷淋主管连接。在所述营养剂管的进口端设置单向阀。本实用新型可以缓冲进水水量大对前段的冲击负荷，减少泡沫产生、消泡，并可以实现多种方式灵活进水，提高好氧池抗冲击负荷的能力。
权利要求书

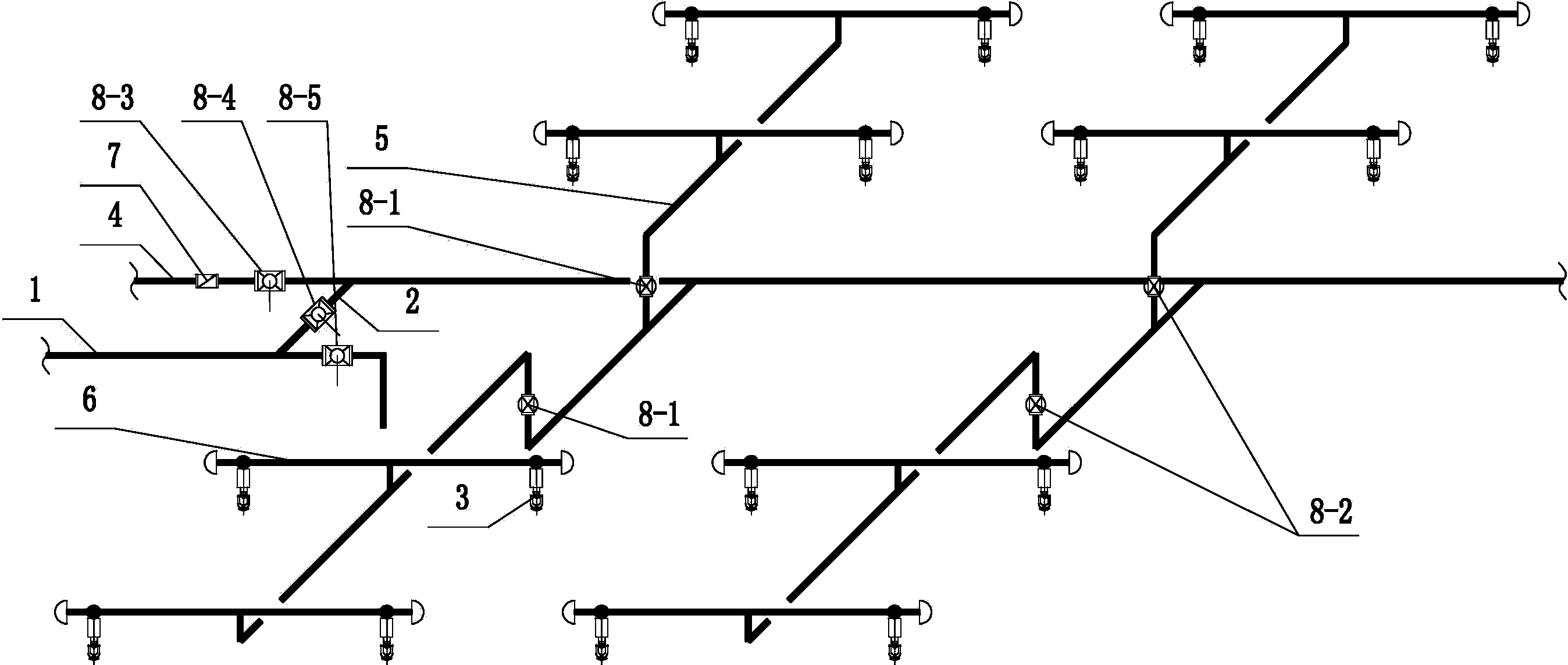

1.一种污水处理站的多点喷淋进水装置，其特征是：包括设置于好氧池前段的进水主管(1)和布置在好氧池上方的喷淋系统，进水主管(1)通过进水支管(2)与喷淋系统连接;所述喷淋系统包括多根平行布置于好氧池上方的喷淋主管(5)，每个喷淋主管(5)上布置多个喷淋支管(6)，喷淋支管(6)的两端分别设置喷淋头(3)，喷淋头(3)均匀设置于好氧池的上方。
2.如权利要求1所述的污水处理站的多点喷淋进水装置，其特征是：所述喷淋头(3)的设置数量为每10～30㎡设置一个，喷淋头(3)距好氧池的最高液位1～1.5m。
3.如权利要求1所述的污水处理站的多点喷淋进水装置，其特征是：所述喷淋系统还包括营养剂管(4)，营养剂管(4)分别与每个喷淋主管(5)连接。
4.如权利要求3所述的污水处理站的多点喷淋进水装置，其特征是：在所述营养剂管(4)的进口端设置单向阀(7)。
5.如权利要求3所述的污水处理站的多点喷淋进水装置，其特征是：所述营养剂管(4)与好氧池前段部分和后段部分的喷淋主管(5)之间分别设置第一阀门(8-1)和第二阀门(8-2)。
6.如权利要求3所述的污水处理站的多点喷淋进水装置，其特征是：在所述营养剂管(4)进口端设置第三阀门(8-3)。
7.如权利要求1所述的污水处理站的多点喷淋进水装置，其特征是：在所述进水主管(1)的出口端设置第四阀门(8-4)。
8.如权利要求1所述的污水处理站的多点喷淋进水装置，其特征是：在所述进水支管(2)上设置第五阀门(8-5)。
说明书
污水处理站的多点喷淋进水装置
技术领域
本实用新型涉及一种污水处理站的多点喷淋进水装置，尤其是一种生化处理系统好氧池的多点喷淋、进水的装置，属于污水处理技术领域。
背景技术
废水处理工艺中推流式好氧池是一种经常采用的好氧池形式。在推流式好氧池中，随着微生物的降解作用，好氧池后段的进水COD负荷远小于前段的进水COD负荷，会导致前段曝气不足和后段曝气过度的现象，分段进水和渐减曝气很好地解决了推流式存在的问题。在已建成的推流式好氧池中，直接改造成分段进水或控制渐减曝气比较困难。
化工废水处理装置由于其来水的水质和水量的不稳定，且营养成分单一，生化冲击负荷大，极易形成生化泡沫。采用工业水消泡的同时，大幅度增加了废水的处理量，处理能耗及排污费用;采用消泡剂消泡，消泡剂的过量或投加位置不当，会严重影响好氧微生物的活性与数量，进而影响处理效果。
发明内容
本实用新型的目的是克服现有技术中存在的不足，提供一种污水处理站的多点喷淋进水装置，可以缓冲进水水量大对前段的冲击负荷，减少泡沫产生、消泡，并可以实现多种方式灵活进水，提高好氧池抗冲击负荷的能力。
按照本实用新型提供的技术方案，一种污水处理站的多点喷淋进水装置，特征是：包括设置于好氧池前段的进水主管和布置在好氧池上方的喷淋系统，进水主管通过进水支管与喷淋系统连接;所述喷淋系统包括多根平行布置于好氧池上方的喷淋主管，每个喷淋主管上布置多个喷淋支管，喷淋支管的两端分别设置喷淋头，喷淋头均匀设置于好氧池的上方。
所述喷淋头的设置数量为每10～30㎡设置一个，喷淋头距好氧池的最高液位1～1.5m。
所述喷淋系统还包括营养剂管，营养剂管分别与每个喷淋主管连接。
在所述营养剂管的进口端设置单向阀。
所述营养剂管与好氧池前段部分和后段部分的喷淋主管5之间分别设置第一阀门和第二阀门。
在所述营养剂管进口端设置第三阀门。
在所述进水主管的出口端设置第四阀门。
在所述进水支管上设置第五阀门。
本实用新型具有以下有益效果：(1)分流部分进水，减轻了好氧池前段冲击负荷，避免了由于前段负荷高和溶解氧低造成的污泥膨胀，提高生化处理效率;(2)分流的部分进水用于喷淋系统，消除产生的泡沫;(3)灵活的进水方式，有效地应对水质突变，尤其针对高浓度有毒物质进入系统造成生化系统的冲击，减弱水质突变的影响，避免好氧池前段由于短时间内大量有毒物质的进入，造成的生化系统崩溃;分流部分进水至好氧池后段，有毒物质浓度的增加比较缓慢，加快了微生物的适应;(4)根据实际运行状况和生化处理效果，调整分流进水点和进水量，在合适的位置投加营养物质(必要时)，操作简单，易于控制;(5)好氧前段由于废水的喷洒进入，加快水的自然复氧，可减小曝气量，降低能耗;避免了推流式好氧池前段曝气不足;而好氧池后段由于小量废水的加入避免了后段曝气过度的现象;(6)排放的化工废水水温较高时，也可降低部分热量，减少冷却水用量，降低能耗;(7)新建或改造简单，成本低。
