申请日2010.02.02
公开(公告)日2010.11.24
IPC分类号C02F3/04; C02F3/32
摘要
本实用新型涉及一种处理村镇生活污水的滴滤加人工湿地系统及工艺。本实用新型所要解决的技术问题是提供一种操作简单、运行费用低，出水水质稳定达标的处理村镇生活污水的滴滤和人工湿地系统及工艺。解决该问题的技术方案是：该系统包括通过管道顺次连接的厌氧罐处理单元、滴滤处理单元、人工湿地单元和土地渗滤系统，所述厌氧罐处理单元由第一级厌氧池和第二级厌氧池串联而成，滴滤处理单元由滴滤循环罐和滴滤池组成，人工湿地单元由表面流人工湿地和水位控制井组成，湿地的出口端和土地渗滤系统的入口端之间设有出水提升井。本实用新型可用于处理村镇生活污水，改善农村环境卫生。

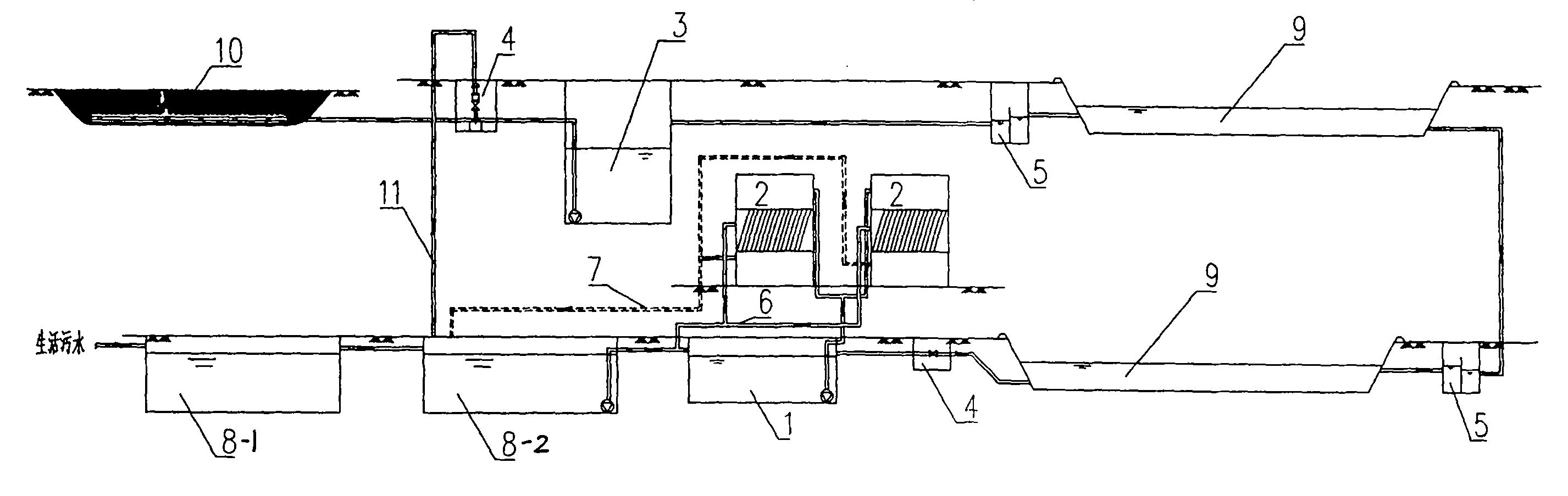

摘要附图
权利要求书
1.一种处理村镇生活污水的滴滤加人工湿地系统，其特征在于：该系统包括通过管道顺次连接的厌氧罐处理单元、滴滤处理单元、人工湿地单元和土地渗滤系统(10)，所述厌氧罐处理单元由第一级厌氧池(8-1)和第二级厌氧池(8-2)串联而成，滴滤处理单元由滴滤循环罐(1)和滴滤池(2)组成，人工湿地单元由表面流人工湿地(9)和水位控制井(5)组成，湿地的出口端和土地渗滤系统的入口端之间设有出水提升井(3)。
2.根据权利要求1所述的处理村镇生活污水的滴滤加人工湿地系统，其特征在于：所述滴滤处理单元的出口端和出水提升井(3)的出口端分别设有阀门井(4)，出水提升井出口端的阀门井(4)与第二级厌氧池(8-2)之间装有出水回流管(11)。
3.根据权利要求1所述的处理村镇生活污水的滴滤加人工湿地系统，其特征在于：所述人工湿地单元由若干块表面流人工湿地(9)串联而成，每块表面流人工湿地的出口处设有水位控制井(5)。
4.根据权利要求1所述的处理村镇生活污水的滴滤和人工湿地系统，其特征在于：所述滴滤池(2)具有若干座，滴滤池与滴滤循环罐(1)的入口端装有滴滤回水管(6)，滴滤池与第二级厌氧池(8-2)之间设有污泥回流管(7)。
5.根据权利要求1或2或3或4所述的处理村镇生活污水的滴滤加人工湿地系统，其特征在于：所述土地渗滤系统(10)具有水平埋入土层包气带内部的管道，管道下部为至少1m厚的土层包气带，所述管道的上面覆盖可种植植物的土层。
说明书
处理村镇生活污水的滴滤加人工湿地系统
技术领域
本实用新型涉及一种处理村镇生活污水的滴滤加人工湿地系统。适用于村镇生活污水的处理。
背景技术
现有村镇生活污水处理工艺片面追求低能耗，造成处理效果差或装置失效，同时适合村镇小水量处理的一体化装置又存在投资、运行成本高的问题。
发明内容
本实用新型要解决的技术问题是：为解决以上问题，提出一种处理村镇生活污水的滴滤加人工湿地系统，本系统操作简单、运行费用低，出水水质稳定达标。
本实用新型所采用的技术方案是：处理村镇生活污水的滴滤加人工湿地系统，其特征在于：该系统包括通过管道顺次连接的厌氧罐处理单元、滴滤处理单元、人工湿地单元和土地渗滤系统，所述厌氧罐处理单元由第一级厌氧池和第二级厌氧池串联而成，滴滤处理单元由滴滤循环罐和滴滤池组成，人工湿地单元由表面流人工湿地和水位控制井组成，湿地的出口端和土地渗滤系统的入口端之间设有出水提升井。
所述滴滤处理单元的出口端和出水提升井的出口端分别设有阀门井，出水提升井出口端的阀门井与第二级厌氧池之间装有出水回流管。
所述人工湿地单元由若干块表面流人工湿地串联而成，每块表面流人工湿地的出口处设有水位控制井。
所述滴滤池具有若干座，滴滤池与滴滤循环罐的入口端装有滴滤回水管，滴滤池与第二级厌氧池之间设有污泥回流管。
所述土地渗滤系统具有水平埋入土层包气带内部的管道，管道下部为至少1m厚的土层包气带，所述管道的上面覆盖可种植植物的土层。
本实用新型的有益效果是：将厌氧、滴滤、人工湿地、土地渗滤工艺相组合，出水水质稳定;运用生物技术处理污水，高效低耗;此外整体结构简单，便于管理，不仅节省了投资，而且有效快速的处理了村镇生活污水，改善了农村卫生环境，有力地促进了社会主义新农村的建设
