申请日2014.06.26
公开(公告)日2014.12.31
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥强力脱水机，包括进料管、机座、机壳和输料轴，机壳底端安装有机座，机壳一端连接有进料管，进料管处设有进料口，机座内部设有输料轴，输料轴与进料口连通，输料轴末端延伸到机壳外部并与加速器联动，机壳内设有若干平行排列的压榨板块，每块压榨板块表面一侧设有滤布，输料轴头部底端为出水腔体，在出水腔体底端设有出水管，输料轴尾部底端设有污泥腔体，在污泥腔体底端设有污泥出口管。本实用新型的有益效果是：结构设计合理，紧凑，使用操作便捷，通过加速器和压榨板块的相互作用，对污泥进行脱水处理，使污泥中的含水率大大的降低，大大提高了工作效率，同时出水管与污泥出口管分开设置，保证了污泥的脱水效率。

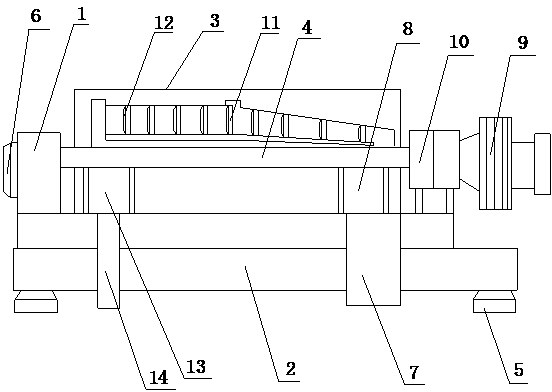

摘要附图
权利要求书
1.一种污泥强力脱水机，其特征在于：包括进料管、机座、机壳和输料轴，所述机壳底端安装有机座，所述机壳一端连接有进料管，所述进料管处设有进料口，所述机座内部设有输料轴，所述输料轴与进料口连通，所述输料轴末端延伸到机壳外部并与加速器联动，所述机壳内设有若干平行排列的压榨板块，每块压榨板块表面一侧设有滤布，所述输料轴头部底端为出水腔体，在出水腔体底端设有出水管，所述输料轴尾部底端设有污泥腔体，在污泥腔体底端设有污泥出口管。
2.根据权利要求1所述的一种污泥强力脱水机，其特征在于：所述输料轴与加速器之间通过轴承座相连。
3.根据权利要求1所述的一种污泥强力脱水机，其特征在于：所述机座底端安装有减震器。
说明书
一种污泥强力脱水机
技术领域
本实用新型涉及一种脱水机，尤其涉及一种污泥强力脱水机。
背景技术
污水处理室环境保护的重要内容，在污水处理中会产生大量含水率较高的污泥，目前，这些污泥尝试通过板框过滤机、转鼓离心机或带式压榨过滤机脱水，但这三种设备难以采用高压榨压力和离心压力，脱水后的污泥含水量较高，由于污泥的含水量较大，推土机工作时无法进行填埋工作，干化时间长，污染了环境。
因此，为解决上述问题，特提供一种新的技术方案。
实用新型内容
本实用新型提供一种污泥强力脱水机。
本实用新型采用的技术方案是：
一种污泥强力脱水机，包括进料管、机座、机壳和输料轴，所述机壳底端安装有机座，所述机壳一端连接有进料管，所述进料管处设有进料口，所述机座内部设有输料轴，所述输料轴与进料口连通，所述输料轴末端延伸到机壳外部并与加速器联动，所述机壳内设有若干平行排列的压榨板块，每块压榨板块表面一侧设有滤布，所述输料轴头部底端为出水腔体，在出水腔体底端设有出水管，所述输料轴尾部底端设有污泥腔体，在污泥腔体底端设有污泥出口管。
所述输料轴与加速器之间通过轴承座相连。
所述机座底端安装有减震器。
本实用新型的有益效果是：结构设计合理，紧凑，使用操作便捷，通过加速器和压榨板块的相互作用，对污泥进行脱水处理，使污泥中的含水率大大的降低，大大提高了工作效率，同时出水管与污泥出口管分开设置，保证了污泥的脱水效率，大大提高了工作效率。
