申请日2014.06.26
公开(公告)日2014.12.10
IPC分类号C02F9/10
摘要
本实用新型涉及废水处理领域，尤指一种兰碳废水预处理系统，包括进水口、预处理调节池、事故池、水质调节池、泵、换热器、脱酚装置、浮渣桶、气浮装置、蒸氨塔、氨分缩器、氨水池、出水池、综合调节池、曝气风机、污泥堆场;本实用新型不仅有效的提高了酚的去除率以及油污的去处率，而且大大降低了基建费用与运行管理费用，更节能、更环保;另外由于预处理部分产生的大量污泥，因含有大量的有机物和焦油类物质，具有较高的热值，还可掺煤用作锅炉燃料，实现了综合利用。

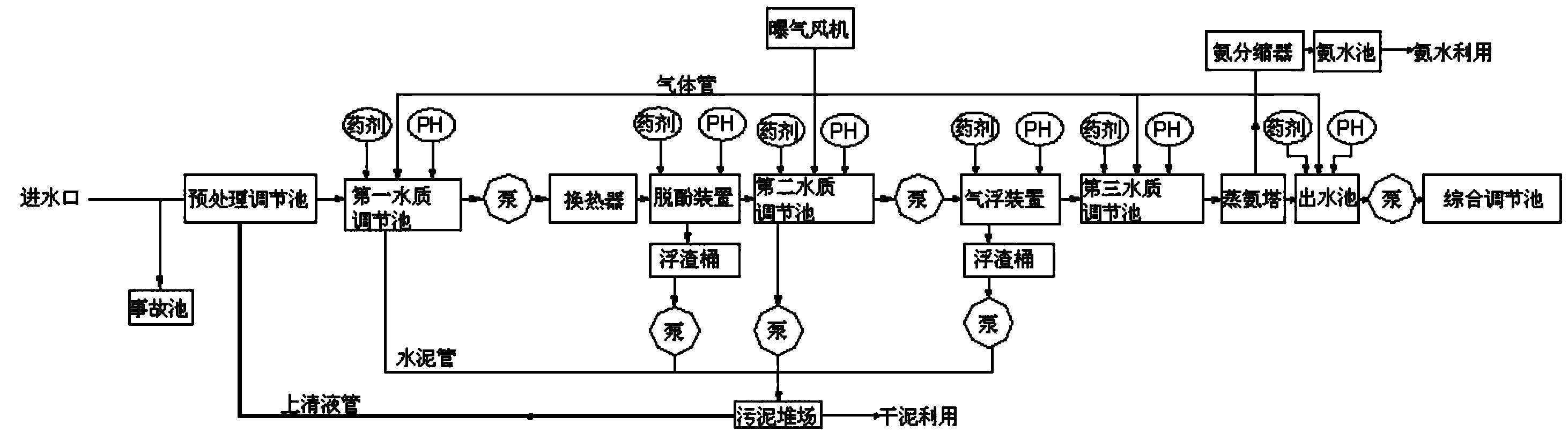

摘要附图
权利要求书
1.一种兰碳废水预处理系统，其特征在于：包括进水口、预处 理调节池、事故池、水质调节池、泵、换热器、脱酚装置、浮渣桶、 气浮装置、蒸氨塔、氨分缩器、氨水池、出水池、综合调节池、曝气 风机、污泥堆场，所述的水质调节池包括第一水质调节池、第二水质 调节池、第三水质调节池;所述的进水口通过水管分别与事故池和预 处理调节池连接，所述的预处理调节池通过水管与第一水质调节池连 接;所述的第一水质调节池通过水管与泵连接，所述的泵通过水管与 换热器连接，所述的换热器通过水管与脱酚装置连接;所述的脱酚装 置通过水管与第二水质调节池连接;所述的第二水质调节池通过水管 与泵连接，所述的泵通过水管与气浮装置连接;所述的气浮装置通过 水管与第三水质调节池连接，所述的第三水质调节池通过水管与蒸氨 塔连接，所述的蒸氨塔通过水管与出水池连接，所述的出水池通过水 管与泵连接，所述的泵通过水管与综合调节池连接。
2.根据权利要求1所述的一种兰碳废水预处理系统，其特征在 于：所述的曝气分机通过气体管分别与所述的第一水质调节池、第二 水质调节池、第三水质调节池和出水池连接。
3.根据权利要求1所述的一种兰碳废水预处理系统，其特征在 于：所述的第一水质调节池通过水泥管连接到所述的污泥堆场，所述 的第一水质调节池与所述的污泥堆场之间设置有泵;所述的脱酚装置 通过水泥管与所述的浮渣桶连接，所述的浮渣桶通过水泥管连接到所 述的污泥堆场，所述的浮渣桶与所述的污泥堆场之间设置有泵;所述 的气浮装置通过水泥管与浮渣桶连接，所述的浮渣桶通过水泥管连接 到污泥堆场，所述的浮渣桶与所述的污泥堆场之间设置有泵。
4.根据权利要求1所述的一种兰碳废水预处理系统，其特征在 于：所述的污泥堆场通过上清液管与所述的预处理调节池连接。
5.根据权利要求1所述的一种兰碳废水预处理系统，其特征在 于：所述的蒸氨塔通过水管与所述的氨分缩器连接，所述的氨分缩器 与所述的氨水池连接。
6.根据权利要求1所述的一种兰碳废水预处理系统，其特征在 于：所述的蒸氨塔可选用筛板塔。
7.根据权利要求1所述的一种兰碳废水预处理系统，其特征在 于：所述的水质调节池内设有空气搅拌管，所述的水质调节池底部设 有斗状排泥装置。
说明书
一种兰碳废水预处理系统
技术领域
本实用新型涉及废水处理领域，尤指一种兰碳废水预处理系统。
背景技术
目前，国内外通行的焦化废水治理，仍然是以“强化预处理+生 化处理工艺”为主，该工艺设计借鉴和应用了物理和化学法等多种工 艺技术，对水中难降解的氨氮和酚进行了强化预处理，使其污染物指 标控制在生化工艺允许的范围内，然后利用生化处理技术，以低能耗、 易控制、便于大规模推广采用的工艺技术，使废水中的主要污染物得 到有效治理，实现废水的达标排放或回用水质要求不高的生产过程。 而兰炭废水主要是干馏过程中煤所含的自然冷凝水，荒煤气冷却的循 环水以及焦炭生产中的其它污水等，其中含有大量高浓度的污染物 酚、苯和氨，酚类化合物是一种原型质毒物，所有生物活性体均能产 生毒性，含酚废水不仅对人类健康带来严重威胁，也对动植物产生危 害;含氰废水是一种毒性较大的工业废水，在水中不稳定，较易于分 解，无机氰和有机氰化物皆为剧毒性物质;当氨溶于水时，其中一部 分氨与水反应生成氨离子，一部分形成水合氨，也称非离子氨，氨离 子相对基本无毒，而非离子氨是引起水生生物毒害的主要因子，其毒 性比氨盐大几十倍，因此兰炭废水若不经过处理直接排放，带来的污 染与影响是无法估量的。
目前国内外首推生化技术处理兰炭废水，生化技术投资省，运行 管理方便，处理效果理想，但由于兰炭废水中含有大量高浓度有毒有 害物质，对微生物有很大的毒害作用，抑制了微生物的生长代谢。尤 其高浓度的酚类物质，可以使微生物蛋白质变性，并具有表面活性剂 作用，破坏细胞膜的通透性，使细胞内含物外溢致死;酚浓度低时对 微生物有抑制作用，当浓度高时对微生物就有毒杀作用，2%～5%酚 能在短时间内杀死微生物的繁殖体;高浓度的氨氮废水若不经过预处 理直接进入生化处理，同样也会对微生物造成很大的影响，氨氮过高 会影响生化处理微生物的脱氢酶活性。
发明内容
针对现有技术的不足，本实用新型提出一种兰碳废水预处理系 统，能够有效的提高兰碳废水处理中酚的去除率、油污去除率以及氮 的去除率。
为解决上述问题，本实用新型采用一种兰碳废水预处理系统，包 括进水口、预处理调节池、事故池、水质调节池、泵、换热器、脱酚 装置、浮渣桶、气浮装置、蒸氨塔、氨分缩器、氨水池、出水池、综 合调节池、曝气风机、污泥堆场，所述的水质调节池包括第一水质调 节池、第二水质调节池、第三水质调节池;所述的进水口通过水管分 别与事故池和预处理调节池连接，所述的预处理调节池通过水管与第 一水质调节池连接;所述的第一水质调节池通过水管与泵连接，所述 的泵通过水管与换热器连接，所述的换热器通过水管与脱酚装置连 接;所述的脱酚装置通过水管与第二水质调节池连接;所述的第二水 质调节池通过水管与泵连接，所述的泵通过水管与气浮装置连接;所 述的气浮装置通过水管与第三水质调节池连接，所述的第三水质调节 池通过水管与蒸氨塔连接，所述的蒸氨塔通过水管与出水池连接，所 述的出水池通过水管与泵连接，所述泵通过水管与综合调节池连接。
所述的曝气分机通过气体管分别与所述的第一水质调节池、第二 水质调节池、第三水质调节池和出水池连接。
所述的第一水质调节池通过水泥管连接到所述的污泥堆场，所述 的第一水质调节池与所述的污泥堆场之间设置有泵;所述的脱酚装置 通过水泥管与所述的浮渣桶连接，所述的浮渣桶通过水泥管连接到所 述的污泥堆场，所述的浮渣桶与所述的污泥堆场之间设置有泵;所述 的气浮装置通过水泥管与浮渣桶连接，所述的浮渣桶通过水泥管连接 到污泥堆场，所述的浮渣桶与所述的污泥堆场之间设置有泵。
所述的污泥堆场通过上清液管与所述的预处理调节池连接。
所述的蒸氨塔通过水管与所述的氨分缩器连接，所述的氨分缩器 与所述的氨水池连接。
所述的蒸氨塔可选用筛板塔。
所述的水质调节池内设有空气搅拌管，一方面使水质达到均匀， 另一方面可有效防止悬浮物沉积同时兼有去除酚和氨氮的作用;所述 的水质调节池底部设有斗状排泥装置。
有益效果：本使用新型不仅有效的提高了酚的去除率以及油污的 去处率，而且大大降低了基建费用与运行管理费用，更节能、更环保， 另外由于预处理部分产生的大量污泥，因含有大量的有机物和焦油类 物质，具有较高的热值，还可掺煤用作锅炉燃料，实现了综合利用。
