申请日2014.06.26
公开(公告)日2014.12.17
IPC分类号C02F1/44; C02F9/02
摘要
本实用新型公开了两种无废水反渗透制水机，一种进水管上有进水单向阀、回水管接通在进水单向阀前的进水管上、膜壳内有气囊、RO膜片与RO膜片及格网间有支架;另一种进水压力储水桶在进水单向阀的后面、回水管接通在进水单向阀前的进水管上或总水管上，压力桶纯水管上有纯水入桶水量调节阀，这两种的结构可以无需用电、结构简单、故障率低、维护成本低，且及时还原RO膜内高TDS值的水、保证纯水水质、延长RO膜寿命的无废水浪费纯水机。

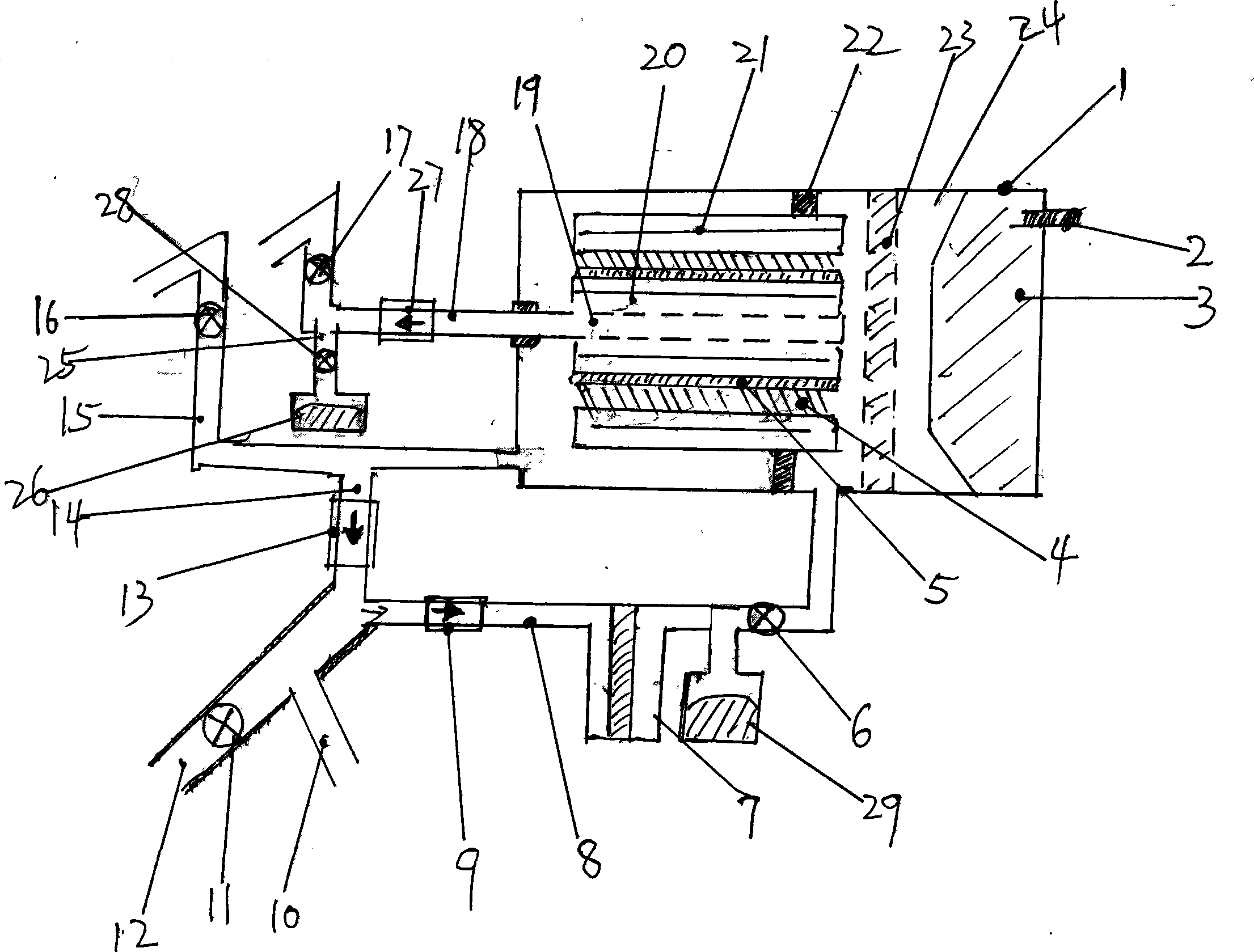

摘要附图
权利要求书
1.一种无废水反渗透制水机，由初级过滤组、RO膜组组成，RO 膜片(20)内有隔片(21)，多个RO膜片(20)与纯水收集管(19) 连通并缠裹纯水收集管(19)，RO膜片(20)间有格网(5)，RO 外胶圈(22)与膜壳(1)密封，膜壳(1)的纯水出水端接出浓缩水 出水管(15)及其浓缩水出水开关(16)，纯水收集管(19)接出纯 水出水管(18)及其纯水出水开关(17)，进水管(8)接通膜壳(1)， 浓缩水出水管(15)分出回水管(14)，回水管(14)上有回水单向 阀(13)，依总进水水流方向、总水管(12)上的总水管水量调节阀 门(11)后分出其它用水管(10)和进水管(8)，其特征是：进水管 (8)上有进水单向阀(9)和RO膜进水水量调节阀(6)，依总进水 水流方向、回水管(14)接通在进水单向阀(9)前的进水管(8)上 或总水管(12)上;膜壳(1)内有气囊(3)，气囊(3)上有充气调 节阀(2)并引出膜壳(1)外，RO膜片(20)、纯水收集管(19)与 气囊(3)间有隔栅(23);RO膜片(20)与RO膜片(20)及格网 (5)间有支架(4)。
2.根据权利要求1所述无废水反渗透制水机，其特征是：依纯 水机进水水流方向、进水单向阀(9)的位置在初级过滤组(7)前的 进水管(8)上。
3.一种无废水反渗透制水机，由初级过滤组、RO膜组、纯水压 力储水桶组成，RO膜组(24)接出浓缩水出水管(15)及其浓缩水 出水开关(16)和纯水出水管(18)及其纯水出水开关(17)，纯水 出水管(18)接出压力桶纯水管(25)并接通纯水压力储水桶(26)， 依纯水出水水流方向、压力桶纯水管(25)钱的纯水出水管(18)上 有纯水单向阀(27);浓缩水出水管(15)分出回水管(14)，回水管 (14)上有回水单向阀(13)，依进水水流方向、总水管(12)上的 总水管水量调节阀门(11)后分出其它用水管(10)和进水管(8)， 其特征是：进水管(8)上有进水单向阀(9)并接通进水压力储水桶 (29)，依进RO膜组(24)水的水流方向，进水压力储水桶(29) 在进水单向阀(9)的后面;依总进水水流方向、回水管(14)接通 在进水单向阀(9)前的进水管(8)上或总水管(12)上;压力桶纯 水管(25)上有纯水入桶水量调节阀(28)。
说明书
无废水反渗透制水机
技术领域
本实用新型涉及一种基于反渗透原理的制水设备。
背景技术
目前市场上的无废水反渗透制水机一种为利用水泵的高压力将 浓缩水压入初级虑组循环利用、厨房其它用水冲洗还原，缺点是需要 用电、结构复杂、使用维护成本高、故障率高，且用厨房其它用水还 原高TDS值的初级滤组内的水一般需要7倍的原水进水进入才能还 原稀释和进水一样的TDS值，如果厨房其他用水量少会造成纯水水 质变差和影响RO膜寿命;而用常规的低压RO膜及其膜壳、不出浓 缩水产水、用厨房生活用水冲洗膜内的高TDS值的水方法，RO膜寿 命极短、纯水水质差。目前市场上的节水纯水机还有一种用电水泵增 压、控制板控制定时排放高TDS值浓水的纯水机，缺点也是结构复 杂、使用维护成本高、故障率高且节水有限。
发明内容
本实用新型的目的是提供一种无需用电、结构简单、故障率低、 维护成本低，且及时还原RO膜内高TDS值的水、保证纯水水质、 延长RO膜寿命的无电无废水反渗透制水机。
为实现上述目的，本实用新型无废水反渗透制水机，由初级过 滤组、RO膜组组成，RO膜片内有隔片，多个RO膜片与纯水收集 管连通并缠裹纯水收集管，RO膜片间有格网，RO外胶圈与膜壳密 封，膜壳的纯水出水端接出浓缩水出水管及其浓缩水出水开关，纯水 收集管接出纯水出水管及其纯水出水开关，进水管接通膜壳，浓缩水 出水管分出回水管，回水管上有回水单向阀，依总进水水流方向、总 水管上的总水管水量调节阀门后分出其它用水管和进水管。进水管上 有进水单向阀和RO膜进水水量调节阀，依总进水水流方向、回水管 接通在进水单向阀前的进水管上或总水管上;膜壳内有气囊，气囊上 有充气阀并引出膜壳外，RO膜片、纯水收集管与气囊间有隔栅;RO 膜片与RO膜片及格网间有支架。依纯水机进水水流方向、进水单向 阀的位置在初级过滤组前的进水管上。
本实用新型又一无废水反渗透制水机，由初级过滤组、RO膜组、 纯水压力储水桶组成，RO膜组接出浓缩水出水管及其浓缩水出水开 关和纯水出水管及其纯水出水开关，纯水出水管接出压力桶纯水管并 接通纯水压力储水桶，依纯水出水水流方向、压力桶纯水管钱的纯水 出水管上有纯水单向阀;浓缩水出水管分出回水管，回水管上有回水 单向阀，依进水水流方向、总水管上的总水管水量调节阀门后分出其 它用水管和进水管，进水管上有进水单向阀并接通进水压力储水桶， 依进RO膜组水的水流方向，进水压力储水桶在进水单向阀的后面; 依总进水水流方向、回水管接通在进水单向阀前的进水管上或总水管 上;压力桶纯水管上有纯水入桶水量调节阀。
本实用新型无废水反渗透制水机的结构具有如下优点：进水管 上有进水单向阀、回水管接通在进水单向阀前的进水管上、膜壳内有 气囊，这样的结构可以在其它用水管用水时、因其它用水管内的水压 降低，膜壳内高水压的水不回流、气囊的压力可以将膜壳内的高TDS 值的水排入其它用水管内并随之排出，如果再将总水管水量调节阀门 水量调小排出的水更多。膜壳内的气囊和RO和膜进水水量调节阀配 合(将RO膜的进水量和纯水出水量调节基本相抵，因纯水的出水量 小、所以进入膜壳的水水量也小，如配压力储水桶可以调节进入压力 储水桶的纯水入水量、进水量小储水桶的水满时间增长进而冲洗浓水 的几率增高)在用于厨房生活用水的浓缩水出水开关打开后因RO膜 的进水量小所以可以将膜壳内的高TDS值的水大量快速排出，膜壳 内的气囊收缩后使膜壳内的水增多可以降低纯水产水时膜壳内水的 TDS值。RO膜片与RO膜片及格网间的支架可以让膜片与膜片间更 多的充满水，更多的水可以降低纯水产水时膜片间的水的TDS值和 减轻膜孔的堵塞和钙镁等节流物的堆积和结块，RO膜片与RO膜片 充满更多的水加上气囊所让出的空间储水，根据所需纯水量的大小设 定膜壳和气囊的大小，膜壳内的储水是传统膜壳储水的几倍或几十倍， 因膜壳内的浓缩水制纯水时不排出所以多倍量的水可以保证纯水产 水时膜壳内的浓缩水的TDS值升高慢和纯水的TDS值升高慢，膜壳 内气囊的压力随总水管和其它用水管水压的波动而变化使膜壳内的 水波动可以将膜壳内不同方位水的TDS值高低调匀。进水单向阀的 位置在初级过滤组前的进水管上，还有使初级过滤组储存的水压在其 它用水管用水时提供压力、增加排水的作用。气囊上有充气调节阀并 引出膜壳外，可以根据纯水机安装地水管的水压调节气压，以便更多 的储水和排水。RO膜片、纯水收集管与气囊间的隔栅可以维持保护 气囊的安全。
本实用新型又一无废水反渗透制水机的结构具有如下优点：进 水压力储水桶在进水单向阀的后面、回水管接通在进水单向阀前的进 水管上或总水管上，这样的结构可以使进水压力储水桶在水压高时储 存高水压的水、在总水管和其它用水管用水使水压变低时、进水压力 储水桶内高压力的水将膜壳内的高TDS值得水顶出排出部分进总水 管或从其它用水管全部排出，因水管内的水压随时变化所以使RO膜 组内的水随时波动避免水结垢;纯水入桶水量调节阀作用是根据调节 进入纯水压力储水桶的水流量得到高低TDS值的水，一般根据RO 膜产水特性、RO膜在水流基本静止时膜片内的水和膜片外的原水 TDS值相当，所以将出水量调的越小TDS值越高、得到TDS值较高 的水，适应用户的个性需求(即保留部分矿物质烧开水又不结水垢)， 同时减轻RO膜压力，制水时间的延长同时增加冲洗多的概率(总水 管和其它用水管用水的几率多)，延长RO膜寿命，将出水量调的越 大TDS值越接近正常水值、得到TDS值较低的水，基于无电的制水 优点、即使是一秒制出一滴水也能制满压力桶。
