申请日2014.05.28
公开(公告)日2014.10.29
IPC分类号C02F9/14
摘要
本实用新型涉及一种皮毛动物粪便污水处理系统，包括顺次连接的固液分离沉淀池、厌氧池、膜池和储水池，所述固液分离沉淀池内部固定有过滤板，该过滤板上方铺设过滤垫，过滤板将固液分离沉淀池分为上分离区和下沉淀区，所述固液分离沉淀池顶部设置有污水进水口和压缩泵，底部设置有排渣口，污水进水口内部安装斜置的格栅;所述厌氧池与固液分离沉淀池之间由管道一相连，所述厌氧池内部填充生物滤料;所述膜池与厌氧池之间由管道二相连，膜池内部设置有曝气装置和膜组件，曝气装置的进气口与风机相连，出气口安装在膜池底部，膜组件通过抽吸泵输送过滤水至消毒装置中，消毒装置的出水口通入所述的储水池中;所述储水池左侧壁设置有排水管。本实用新型的有益效果为：结构简单、投资低，对皮毛动物粪便回收利用，有利于环境保护和节约水资源。
权利要求书

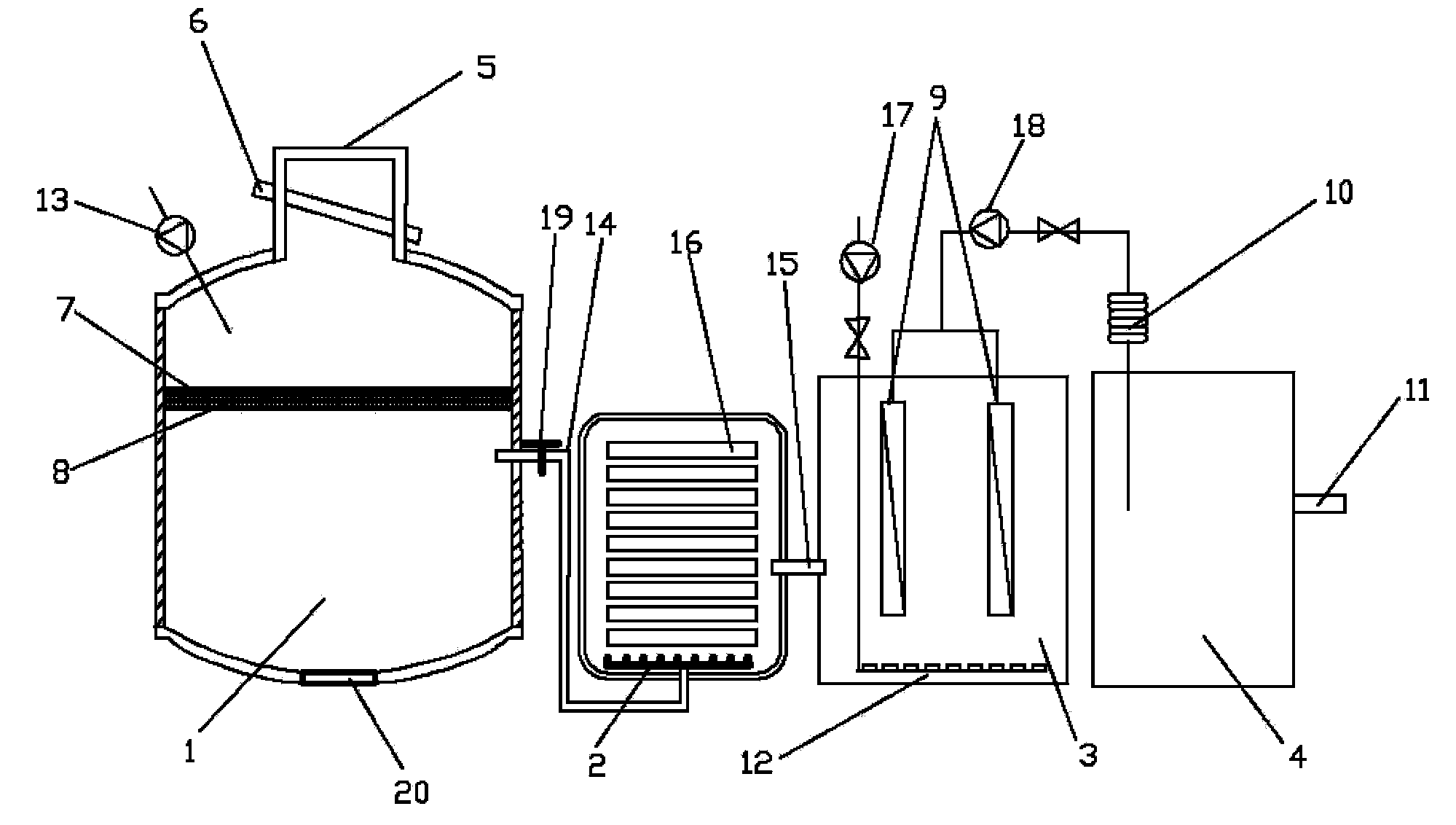

1.一种皮毛动物粪便污水处理系统，包括顺次连接的固液分离沉淀池(1)、厌氧池(2)、膜池(3)和储水池(4)，其特征在于：所述固液分离沉淀池(1)内部固定有过滤板(8)，该过滤板(8)上方铺设过滤垫(7)，过滤板(8)将固液分离沉淀池(1)分为上分离区环和下沉淀区，所述固液分离沉淀池(1)顶部设置有污水进水口(5)和压缩泵(13)，底部设置有排渣口(20)，污水进水口(5)内部安装斜置的格栅(6);所述厌氧池(2)与固液分离沉淀池(1)之间由管道一(14)相连，所述厌氧池(2)内部填充生物滤料(16);所述膜池(3)与厌氧池(2)之间由管道二(15)相连，膜池(3)内部设置有曝气装置(12)和膜组件(9)，曝气装置(12)的进气口与风机(17)相连，出气口安装在膜池(3)底部，膜组件(9)通过抽吸泵(18)输送过滤水至消毒装置(10)中，消毒装置(10)的出水口通入所述的储水池(4)中;所述储水池(4)左侧壁设置有排水管(11)。
2.根据权利要求1所述的一种皮毛动物粪便污水处理系统，其特征在于：所述固液分离沉淀池(1)整体为圆柱体罐体。
3.根据权利要求2所述的一种皮毛动物粪便污水处理系统，其特征在于：所述污水进水口(5)上设置有密封盖。
4.根据权利要求3所述的一种皮毛动物粪便污水处理系统，其特征在于：所述管道一(14)入水口设置有阀门(19)，出水口设置于厌氧池(2)底部。
5.根据权利要求4所述的一种皮毛动物粪便污水处理系统，其特征在于：所述厌氧池(1)为升流式厌氧生物滤池。
6.根据权利要求5所述的一种皮毛动物粪便污水处理系统，其特征在于：所述厌氧池(2)内部填充的生物滤料为活性菌泥负载的聚丙烯纤维填料。
7.根据权利要求5所述的一种皮毛动物粪便污水处理系统，其特征在于：所述膜组件(9)为平板结构。
说明书
一种皮毛动物粪便污水处理系统
技术领域
本实用新型涉及一种皮毛动物粪便污水处理系统。
背景技术
由于养殖场排放的污染物量大、质量差，畜禽粪便和污水造成的污染危害日渐突出。因此设计可以高效科学处理养殖业粪便污水的装置是亟需解决的问题。皮毛动物，例如貂、狐狸等，对饲料的要求高但是对饲料的消化吸收率低，这使得皮毛类动物的粪便中含有丰富的营养物质，例如：粗蛋白、氨基酸、钙磷等。每天养殖场冲洗饲养舍产生的污水中混合大量粪便、尿液和皮毛，所以皮毛动物的粪便污水具有较高的回收利用价值。但目前现有的污水处理系统结构复杂、投资高、动力消耗大、粪便污水回收利用率低。
实用新型内容
本实用新型的目的是提供一种皮毛动物粪便污水处理系统，以克服目前现有技术存在的上述不足。
本实用新型的目的是通过以下技术方案来实现：
一种皮毛动物粪便污水处理系统，包括顺次连接的固液分离沉淀池、厌氧池、膜池和储水池，所述固液分离沉淀池内部固定有过滤板，该过滤板上方铺设过滤垫，过滤板将固液分离沉淀池分为上分离区环和下沉淀区，所述固液分离沉淀池顶部设置有污水进水口和压缩泵，底部设置有排渣口，污水进水口内部安装斜置的格栅;所述厌氧池与固液分离沉淀池之间由管道一相连，所述厌氧池内部填充生物滤料;所述膜池与厌氧池之间由管道二相连，膜池内部设置有曝气装置和膜组件，曝气装置的进气口与风机相连，出气口安装在膜池底部，膜组件通过抽吸泵输送过滤水至消毒装置中，消毒装置的出水口通入所述的储水池中;所述储水池左侧壁设置有排水管。
进一步的，所述固液分离沉淀池整体为圆柱体罐体。
进一步的，所述污水进水口上设置有密封盖。
进一步的，所述管道一入水口设置有阀门，出水口设置于厌氧池底部。
进一步的，所述厌氧池为升流式厌氧生物滤池。
进一步的，所述厌氧池内部填充的生物滤料为活性菌泥负载的聚丙烯纤维填料。
进一步的，所述膜组件为平板结构。
本实用新型的有益效果为：结构简单、投资低，对皮毛动物粪便回收利用，有利于环境保护和节约水资源。
