申请日2014.09.30
公开(公告)日2016.04.20
IPC分类号C02F11/00
摘要

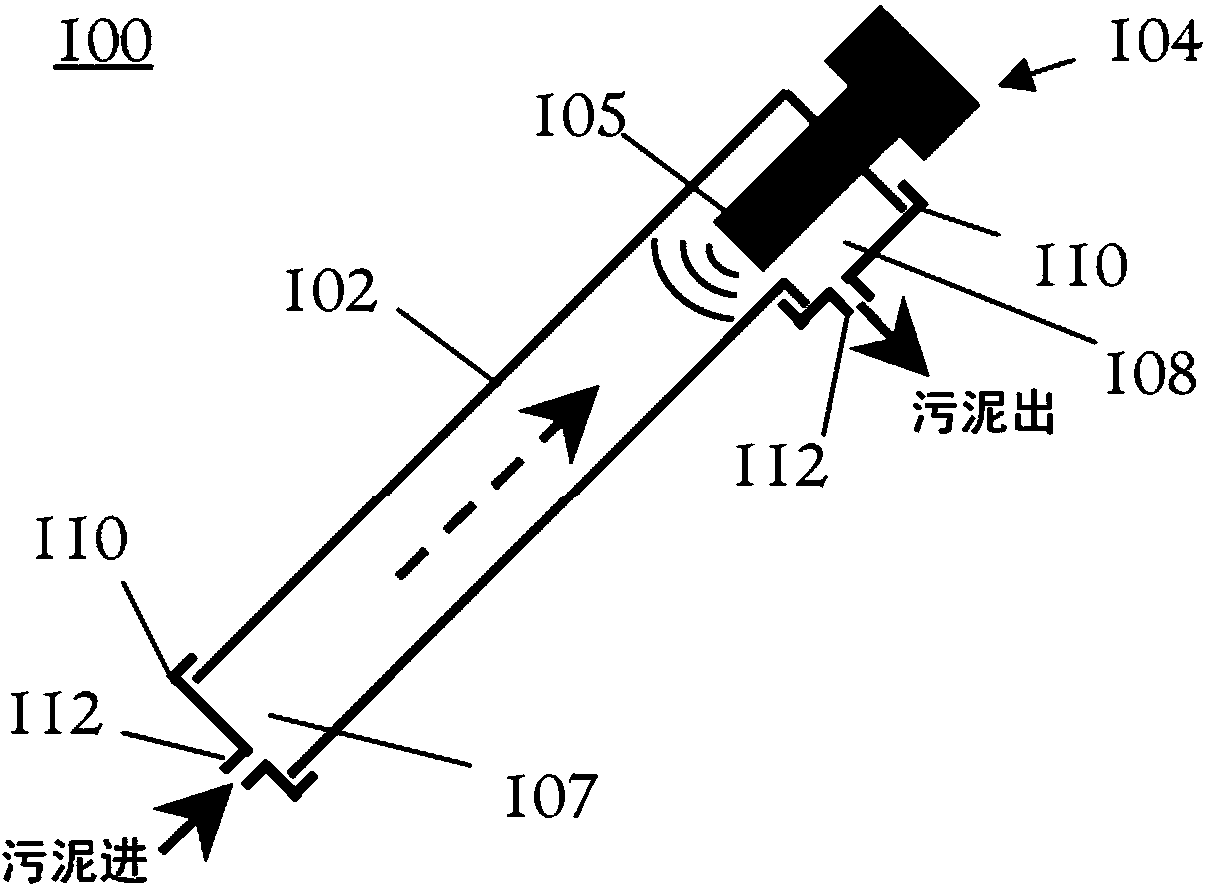

一种超音波有机污泥水解处理系统的模块化反应器单元，其包含有一单元本体与一超音波产生器。单元本体顺其长轴方向有一第一开口，且在长轴方向的另一端则有另一第二开口，第二开口分离于单元本体的长轴方向而开设。超音波产生器在指向单元本体的第一开口方向上有一超音波喇叭。其中一模块化反应器单元的单元本体的第二开口可与另一模块化反应器单元的单元本体的第一开口密封连接，以组构形成一超音波有机污泥水解处理系统。
权利要求书
1.一种超音波有机污泥水解处理系统的模块化反应器单元，其包含有：
一单元本体，顺其长轴方向有一第一开口，且在长轴方向的另一端则有另一第二开口，第二开口分离于单元本体的长轴方向而开设;与
一超音波产生器，其在指向单元本体的第一开口方向上有一超音波喇叭;其中
一模块化反应器单元的单元本体的第二开口可与另一模块化反应器单元的单元本体的第一开口密封连接，以组构形成一超音波有机污泥水解处理系统。
2.如权利要求1的反应器单元，其中单元本体为圆柱体。
3.如权利要求1的反应器单元，其中第二开口垂直分离于单元本体的长轴方向而开设。
4.如权利要求1的反应器单元，其中第一开口上装设有一封套，封套上开设有一污泥口。
5.如权利要求4的反应器单元，其中封套是以金属材质制作。
6.如权利要求1的反应器单元，其中第二开口上装设有一封套，封套上开设有一污泥口。
7.如权利要求6的反应器单元，其中封套是以金属材质制作。
8.如权利要求1的反应器单元，其中一模块化反应器单元的单元本体的第二开口的与另一模块化反应器单元的单元本体的第一开口的两者间的密封连接是以一连接环互相连接。
9.如权利要求8的反应器单元，其中连接环是以金属材质制作。
10.一种超音波有机污泥水解处理系统，其包含有：
至少一模块化反应器单元，该模块化反应器单元包含有
一单元本体，顺其长轴方向有一第一开口，且在长轴方向的另一端则有另一第二开口，第二开口分离于单元本体的长轴方向而开设;与
一超音波产生器，其在指向单元本体的第一开口方向上有一超音波喇叭;其中
一模块化反应器单元的单元本体的第二开口可与另一模块化反应器单元 的单元本体的第一开口密封连接，以组构形成一超音波有机污泥水解处理系统。
说明书
超音波有机污泥水解处理的模块化反应器单元
技术领域
本发明有关于有机污泥的处理，特别有关于利用超音波将有机污泥加以水解以将废弃污泥减量的处理。更特定而言，本发明有关于以超音波水解有机污泥以进行减量处理的模块化反应器单元。
背景技术
由于科技进步，消费发达，产业污泥废弃物的产生量日益增加。以台湾为例，2007年度事业废弃物总量超过16百万吨，其中一般事业废弃物总量近12百万吨、有害废弃物总量为1百万吨，以及再生资源总量约3.5百万吨等。其中被列为再生资源的总量中，有机、无机废弃污泥及污泥混合物年产量已达1.1百万吨，工业废(污)水处理厂所产生的生物污泥则达0.13百万吨。
此外，全台23座老旧工业区污泥产量与清运费用，自2007至2010年间污泥产量增加了52%。在2010年度，此23座工业区清运了约3万吨的废弃污泥，但仍尚有将近2万吨污泥堆积于各污水处理厂的贮存场等待清运。
另外，在2006至2010年间，污泥清运费用整体增加了150%。以2010年为例，年度污泥清运费超过了新台币1.1亿元。2006至2010年之间，平均年污泥清运费用增加了64%，其主要原因与最终处置设施容量严重不足有关。
台湾地狭人稠，法律规定日趋严格且民意抗争越趋严重，可以作为废弃物卫生掩埋的场址已是一地难求。在此废弃物逐年增量，处置设施逐渐饱和，新设场址建置不易等困难条件之下，既有对应作法包含了废弃物的直接单纯减量，以求减低处理压力，延长设施使用年限。其中，有机污泥所含有用资源的回收不但可以减量，又可获得有经济价值的资源产品。然而目前有机污泥处理设施建置操作成本高昂，限制了其广泛使用。
发明内容
因此，本发明的一目的在于提供一种超音波有机污泥水解处理的模块化反应器单元，其可以因应处理量的不同大小规模而依需求等比例扩充。
本发明的又一目的在于提供一种超音波有机污泥水解处理的模块化反应器单元，其基本单元构造简单，造价便宜，可以减低系统建置成本。
本发明的又一目的在于提供一种超音波有机污泥水解处理的模块化反应器单元，其扩充组装容易，可以快速建置上线运作。
本发明的又一目的在于提供一种超音波有机污泥水解处理系统，其造价便宜，建置容易。
为达成上述目的，本发明提供一种超音波有机污泥水解处理系统的模块化反应器单元，其包含有一单元本体与一超音波产生器。单元本体顺其长轴方向有一第一开口，且在长轴方向的另一端则有另一第二开口，第二开口分离于单元本体的长轴方向而开设。超音波产生器在指向单元本体的第一开口方向上有一超音波喇叭。其中一模块化反应器单元的单元本体的第二开口可与另一模块化反应器单元的单元本体的第一开口密封连接，以组构形成一超音波有机污泥水解处理系统。
为达成上述目的，本发明更提供一种超音波有机污泥水解处理系统，其包含有至少一模块化反应器单元。该模块化反应器单元包含有一单元本体，顺其长轴方向有一第一开口，且在长轴方向的另一端则有另一第二开口，第二开口分离于单元本体的长轴方向而开设;与一超音波产生器，其在指向单元本体的第一开口方向上有一超音波喇叭;其中一模块化反应器单元的单元本体的第二开口可与另一模块化反应器单元的单元本体的第一开口密封连接，以组构形成一超音波有机污泥水解处理系统。
