申请日2014.09.30
公开(公告)日2015.03.11
IPC分类号C02F1/66; C02F9/08
摘要
本实用新型公开一种改进的水处理设备，它包括锰砂罐(1)、纯水箱(7)、成品水臭氧混合塔(12)、控制柜(20)及臭氧控制器(15)，其特征在于：所述气罐(13)和成品水臭氧混合塔(12)之间的臭氧管上设有臭氧控制器(15)，所述臭氧控制器(15)通过导线与控制柜(20)连接，所述成品水臭氧混合塔(12)侧面设有出水阀(16)和臭氧检查仪(11)，所述出水阀(16)和臭氧检查仪(11)之间连接胶管(23)，所述臭氧检查仪(11)通过导线与控制柜(20)连接。本实用新型不但结构简单、操作方便、性能稳定，而且pH值控制稳定、过量的臭氧得到及时排放，有效控制溴酸盐的产生、省时省工、节约成本、提高工作效率。
权利要求书
1.一种改进的水处理设备，它包括锰砂罐(1)、排水口(2)、第一阀门(3)、增压泵(4)、过滤柱(5)、进水管(17)、纯水箱(7)、成品水臭氧混合塔(12)、洗前水臭氧混合塔(14)、循环导管(19)和控制柜(20)及臭氧控制器(15)，所述臭氧控制器(15)由三通转动开关(27)、气动转动器(26)、第二电磁阀(28)连接组成，其特征在于：所述成品水臭氧混合塔(12)和气罐(13)之间的臭氧管上设有臭氧控制器(15)，所述臭氧控制器(15)通过导线与控制柜(20)连接，所述成品水臭氧混合塔(12)侧面设有出水阀(16)和臭氧检查仪(11)，所述出水阀(16)和臭氧检查仪(11)之间连接胶管(23)，所述臭氧检查仪(11)通过导线与控制柜(20)连接。
2.根据权利要求1所述的一种改进的水处理设备，其特征在于：所述气罐(13)的下端设有排水汽管(24)，所述排水汽管(24)上设有第二阀门(3b)。
3.根据权利要求1所述的一种改进的水处理设备，其特征在于：所述臭氧控制器(15)的第二电磁阀(28)与控制柜(20)连接，所述第二电磁阀(28)与气动转动器(26)连接，所述三通转动开关(27)一端连接连臭氧排放管(22)，另一端连接臭氧输出管(29)。
4.根据权利要求3所述的一种改进的水处理设备，其特征在于：所述臭氧排放管(22)上设有第三阀门(3c)。
说明书
一种改进的水处理设备
技术领域
本实用新型属于日常生活饮用水处理技术领域，具体地讲是涉及一种改 进的水处理设备，应用于饮用水处理过程中控制pH值的稳定和溴酸盐的产生。
背景技术
在日常生活中生活饮用水与我们每个人的生活息息相关，水质是否达标 直接影响到每个人的身体健康，因此，在饮用水处理工艺过程中确保水质达 到国家饮用水安全标准非常重要。目前，生活饮用水处理的工艺中，通常纯 水箱中加入臭氧用于消毒，然而在臭氧用于消毒的过程中，往往由于臭氧的 浓度过高无法形成循环，从而容易导致水的pH值不稳定;此外过剩的臭氧也 得不到及时的排放，引起水中大量的溴酸盐的产生。
实用新型内容
为了克服以上技术存在的不足，本实用新型提供一种结构简单、操作方 便、性能稳定的改进的饮用水处理设备。

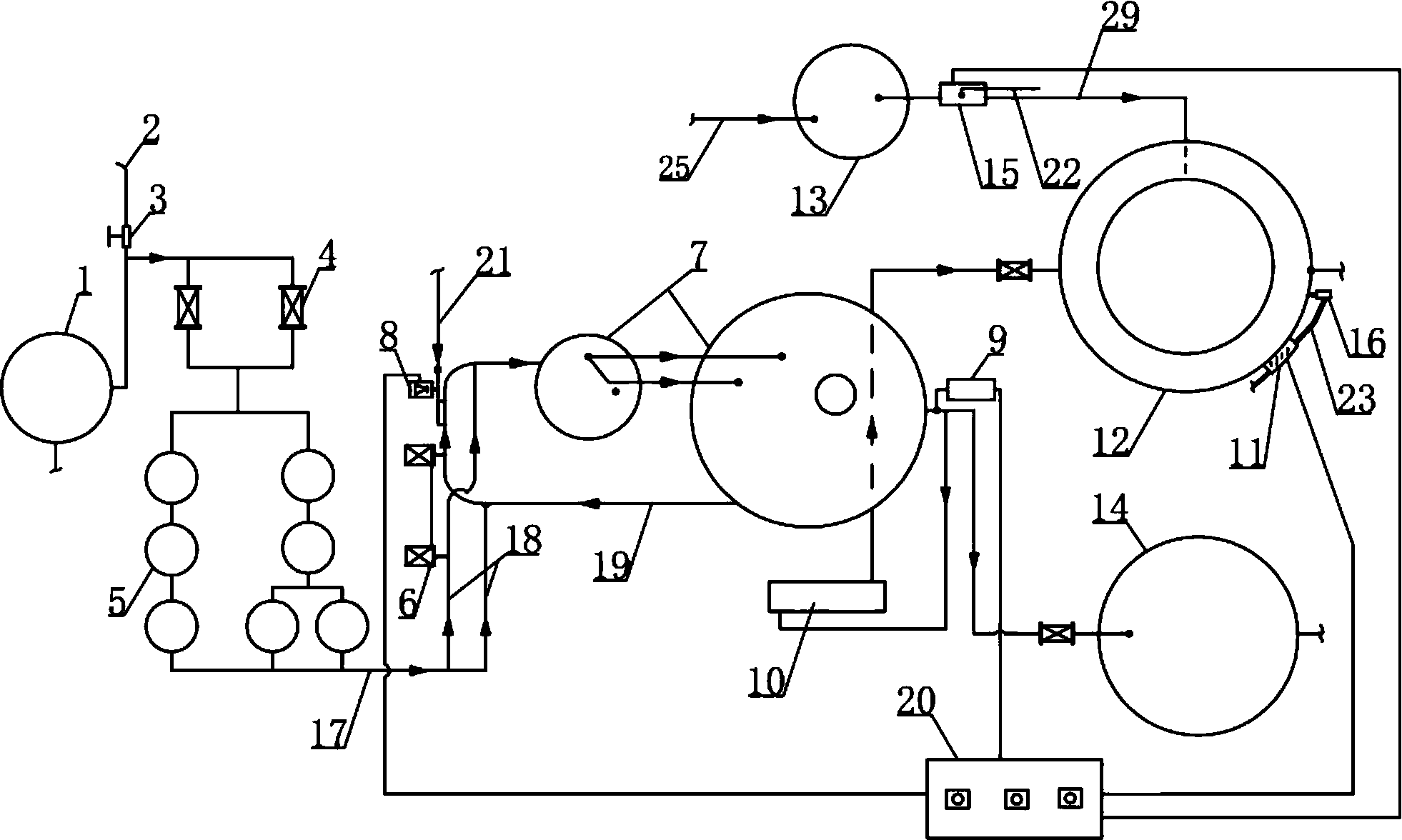

本实用新型解决技术问题所采用的技术方案为：一种改进的水处理设备， 它包括锰砂罐、排水口、第一阀门、增压泵、过滤柱、进水管、纯水箱、成 品水臭氧混合塔、洗前水臭氧混合塔、控制柜、循环导管和控制柜及臭氧控 制器，所述臭氧控制器由三通转动开关、气动转动器、第二电磁阀连接组成。， 其特征在于：所述气罐和成品水臭氧混合塔之间的臭氧管上设有臭氧控制器， 所述臭氧控制器通过导线与控制柜连接，所述成品水臭氧混合塔侧面设有出 水阀和臭氧检查仪，所述出水阀和臭氧检查仪之间连接胶管，所述臭氧检查 仪通过导线与控制柜连接。
所述气罐的下端设有排水汽管，所述排水汽管上设有第二阀门。
所述臭氧控制器的第二电磁阀与控制柜连接，所述第二电磁阀与气动转 动器连接，所述三通转动开关一端连接连臭氧排放管，另一端连接臭氧输出 管。
所述臭氧排放管上设有第三阀门。
本实用新型的有益效果：不但结构简单、操作方便、性能稳定，而且pH 值控制稳定、过量的臭氧得到及时排放，有效控制溴酸盐的产生、省时省工、 节约成本、提高工作效率。
