申请日2014.12.03
公开(公告)日2015.06.24
IPC分类号C02F1/30; C02F1/72; C02F1/70
摘要
一种太阳能有机污水降解装置，包括透明壳体，所述透明壳体内安装隔液板，位于隔夜板上方的透明壳体的内腔为降解腔体，所述降解腔体内布置二氧化钛板，二氧化钛板包括上WO3薄膜层、二氧化钛层和下WO3薄膜层，所述二氧化钛层的顶面覆盖所述上WO3薄膜层，所述二氧化钛层的底面覆盖所述下WO3薄膜层，所述二氧化钛板固定在所述透明壳体内壁，所述透明壳体的上部一侧开有有机废水进口，所述透明壳体的上部另一侧开有气体出口，所述降解腔体的上部与所述有机废水进口连通，所述透明壳体的下部开有排液口，所述降解腔体的下部与所述排液口连通。本实用新型提供一种光解效率较高、处理量较大的太阳能有机污水降解装置。

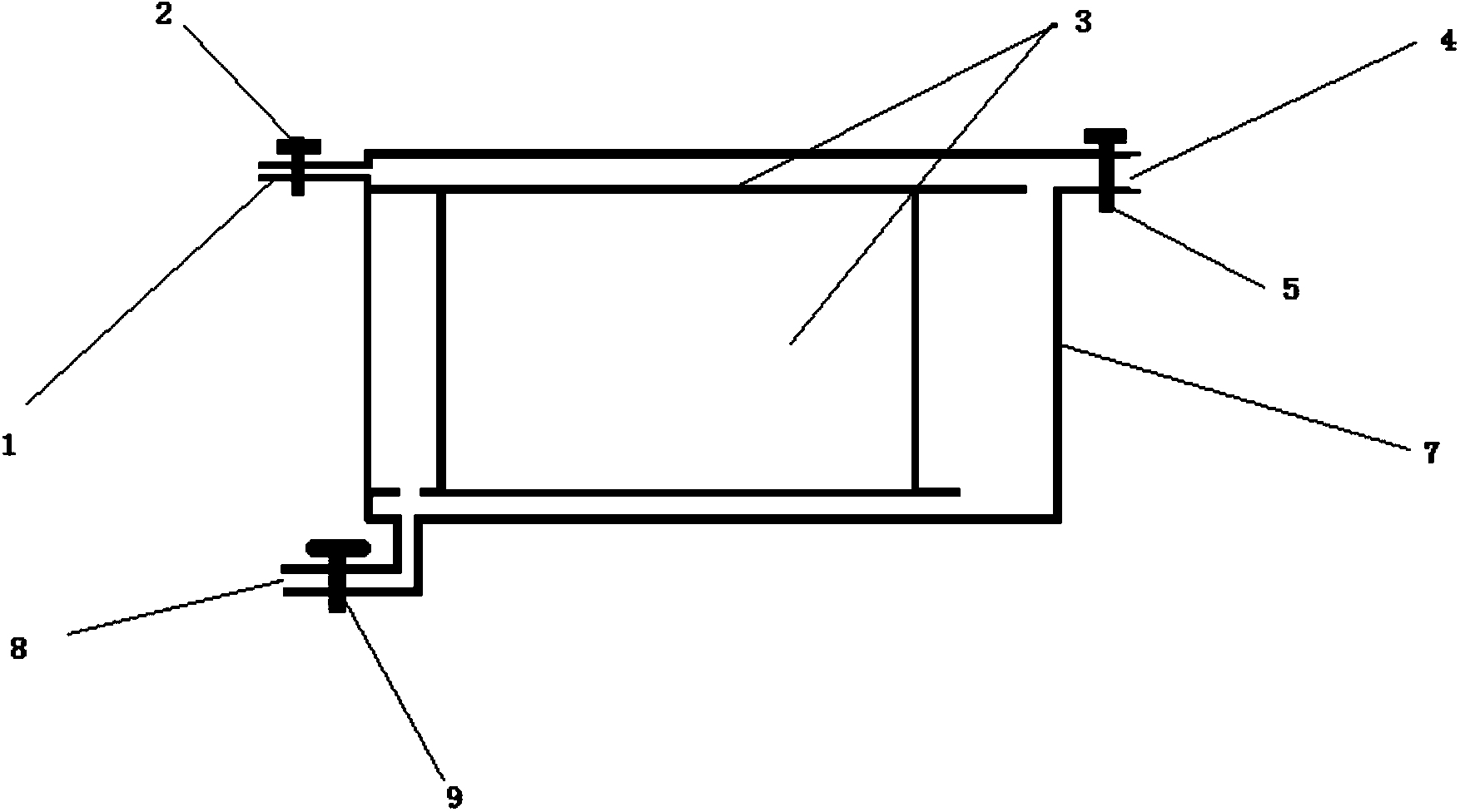

摘要附图
权利要求书
1.一种太阳能有机污水降解装置，其特征在于：包括透明壳体，所述 透明壳体内安装隔液板，位于隔夜板上方的透明壳体的内腔为降解腔 体，所述降解腔体内布置二氧化钛板，二氧化钛板包括上WO3薄膜层、 二氧化钛层和下WO3薄膜层，所述二氧化钛层的顶面覆盖所述上WO3薄膜层，所述二氧化钛层的底面覆盖所述下WO3薄膜层，所述二氧化 钛板固定在所述透明壳体内壁，所述透明壳体的上部一侧开有有机废 水进口，所述透明壳体的上部另一侧开有气体出口，所述降解腔体的 上部与所述有机废水进口连通，所述透明壳体的下部开有排液口，所 述降解腔体的下部与所述排液口连通。
2.如权利要求1所述的太阳能有机污水降解装置，其特征在于：所述 隔液板包括水平板和倾斜板，所述水平板的左端与所述透明壳体的左 壁固定连接，所述水平板的右端与所述倾斜板的左上端连接，所述倾 斜板的右下端与所述透明壳体的底面右部连接;
所述二氧化钛板包括水平二氧化钛板和倾斜二氧化钛板，所述水 平二氧化钛板位于水平板的上方，所述水平二氧化钛板的左端与所述 透明壳体的左壁固定连接，所述水平二氧化钛板的右端与所述倾斜二 氧化钛板的左上端连接，所述倾斜二氧化钛板位于所述倾斜板的右边， 所述倾斜二氧化钛板的右下端与所述透明壳体的底面右端连接。
3.如权利要求2所述的太阳能有机污水降解装置，其特征在于：所述 倾斜二氧化钛板的左侧面布置上下等间隔布置的挡料条。
4.如权利要求1～3之一所述的太阳能有机污水降解装置，其特征在 于：所述有机废水进口安装进口阀，所述气体出口安装氢气出口阀， 所述排液口安装排液阀。
说明书
太阳能有机污水降解装置
技术领域
本实用新型涉及一种有机污水降解装置。
背景技术
目前，公知的光处理设备，基本上都采用二氧化钛板，进行光解水产氢气，没有利用到降解有机废水上。对于当前太阳能处理有机废水的装置，光解效率低，处理量小。
发明内容
为了克服已有太阳能有机污水处理方式的光解效率低、处理量小的不足，本实用新型提供一种光解效率较高、处理量较大的太阳能有机污水降解装置。
本实用新型解决其技术问题所采用的技术方案是：
一种太阳能有机污水降解装置，包括透明壳体，所述透明壳体内安装隔液板，位于隔夜板上方的透明壳体的内腔为降解腔体，所述降解腔体内布置二氧化钛板，二氧化钛板包括上WO3薄膜层、二氧化钛层和下WO3薄膜层，所述二氧化钛层的顶面覆盖所述上WO3薄膜层，所述二氧化钛层的底面覆盖所述下WO3薄膜层，所述二氧化钛板固定在所述透明壳体内壁，所述透明壳体的上部一侧开有有机废水进口，所述透明壳体的上部另一侧开有气体出口，所述降解腔体的上部与所述有机废水进口连通，所述透明壳体的下部开有排液口，所述降解腔体的下部与所述排液口连通。
进一步，所述隔液板包括水平板和倾斜板，所述水平板的左端与所述透明壳体的左壁固定连接，所述水平板的右端与所述倾斜板的左 上端连接，所述倾斜板的右下端与所述透明壳体的底面右部连接;
所述二氧化钛板包括水平二氧化钛板和倾斜二氧化钛板，所述水平二氧化钛板位于水平板的上方，所述水平二氧化钛板的左端与所述透明壳体的左壁固定连接，所述水平二氧化钛板的右端与所述倾斜二氧化钛板的左上端连接，所述倾斜二氧化钛板位于所述倾斜板的右边，所述倾斜二氧化钛板的右下端与所述透明壳体的底面右端连接。
更进一步，所述倾斜二氧化钛板的左侧面布置上下等间隔布置的挡料条。
再进一步，所述有机废水进口安装进口阀，所述气体出口安装氢气出口阀，所述排液口安装排液阀。
本实用新型的有益效果主要表现在：光解效率较高、处理量较大。
