申请日2014.12.03
公开(公告)日2015.04.22
IPC分类号C02F1/461
摘要
本发明所述的电化学循环水处理综合节能装置，包括密封的罐体，设于罐体上下两端的出水口、进水口，和设于罐体内部的处理系统，所述处理系统包括电极阳极，电极阴极，外部轮廓形状与罐体内侧壁形状相匹配且用于清除罐体侧壁污垢的刮刀，和与罐体中心轴线相重合且贯穿于罐体顶部的连接杆，所述罐体的顶部设有用于驱动刮刀的电机所述连接杆的一端与刮刀固定连接，另一端与电机连接，以使该刮刀通过连接杆在电机的驱动下沿罐体内侧壁上下运动。本发明所述的电化学循环水处理设备，结构简单，自动化操作程度高，其内部设有刮刀，可随时清除设备内部所产生的污垢，保障了污水处理的效率。

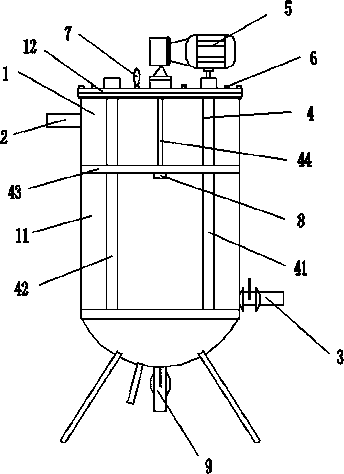

摘要附图
权利要求书
1.电化学循环水处理综合节能装置，其特征在于：包括密封的罐体(1)，设于罐体(1)上下两端的出水口(2)、进水口(3)，和设于罐体(1)内部的处理系统(4)，其特征在于：所述处理系统(4)包括电极阳极(41)，电极阴极(42)，外部轮廓形状与罐体(1)内侧壁形状相匹配且用于清除罐体(1)侧壁污垢的刮刀(43)，和与罐体(1)中心轴线相重合且贯穿于罐体(1)顶部的连接杆(44)，所述罐体(1)的顶部设有用于驱动刮刀(43)的电机(5)所述连接杆(44)的一端与刮刀(43)固定连接，另一端与电机(5)连接，以使该刮刀(43)通过连接杆(44)在电机(5)的驱动下沿罐体(1)内侧壁上下运动。
2.根据权利要求1所述的电化学循环水处理综合节能装置，其特征在于:所述刮刀(43)由环形的刮片(431)、设置在刮片(431)中心位置的卡环(432)和固定连接在刮片(431)与卡环(432)之间的支架(433)组成，所述连接杆(44)的下端设有外螺纹，所述卡环(432)的内侧设有与外螺纹相配合的内螺纹，该卡环(432)安装在连接杆(44)下端后并通过螺帽(8)与连接杆(44)固定。
3.根据权利要求1所述的电化学循环水处理综合节能装置，其特征在于:所述罐体(1)由顶部开口的桶体(11)，和位于桶体(11)开口处用于密封该开口的桶盖(12)组成，所述桶体(11)和桶盖(12)通过螺栓(6)固定连接。
4.根据权利要求1所述的电化学循环水处理综合节能装置，其特征在于:所述罐体(1)顶部设有用于排气和进气的气体阀门(7)。
5.根据权利要求1所述的电化学循环水处理综合节能装置，其特征在于:所述罐体(1)底部设有排污阀(9)。
说明书
电化学循环水处理综合节能装置
技术领域
本发明涉及水处理设备技术领域，具体涉及电化学循环水处理综合节能装置。
背景技术
随着我国工业的发展，工业污水的排放量日益增加。工业污水主要来源于染料、医药、农药、化工等行业的生产过程，其成分非常复杂，包括盐分、有机物、悬浮物和细菌等，其中以高浓度的有机物为主。这些有毒有害的有机物包括苯酚、多氯硝基苯、三嗪物质、苯并三唑等，它们在污水中浓度高，毒性大，化学需氧量高，难以被普通微生物降解，因此污染程度大，持续时间长，处理难度高，是水污染防治中的热点和难点，其治理研究已引起国内外专家的日益重视。如果这些污水不加处理直接向环境排放，势必导致严重的环境灾难。 目前污水中高浓度有机物的处理方法有物理处理，化学处理和生物处理等。但这些处理方法单一，处理流程复杂，处理成本高，而且不能同时除去污水中的多种有毒有害成分，处理效果不佳。目前常用的电化学法去除含重金属水中的重金属离子的处理设备和去除水中结垢物质的水处理设备，由于电极与被处理水接触面积较小，水中的有毒有害物质去除效果不明显，不能达到回用或者排放的标准，因此需要一种去除能力强的水处理设备。阴极在水处理过程中会吸附大量的重金属及其它物质，处理结束后需要清理，目前多采用人工刮掉，费时费力，能耗较大。
发明内容
本发明要解决的技术问题是提供电化学循环水处理综合节能装置，该装置处理后的污水可用于绿化浇灌，减少污染水的排放，降低污水处理的费用，解决了化学水处理带来的能耗巨大以及排放不彻底的问题。
为解决上述技术问题，本发明采用以下技术方案：
电化学循环水处理综合节能装置，包括密封的罐体，设于罐体上下两端的出水口、进水口，和设于罐体内部的处理系统，所述处理系统包括电极阳极，电极阴极，外部轮廓形状与罐体内侧壁形状相匹配且用于清除罐体侧壁污垢的刮刀，和与罐体中心轴线相重合且贯穿于罐体顶部的连接杆，所述罐体的顶部设有用于驱动刮刀的电机所述连接杆的一端与刮刀固定连接，另一端与电机连接，以使该刮刀通过连接杆在电机的驱动下沿罐体内侧壁上下运动。
所述刮刀由环形的刮片、设置在刮片中心位置的卡环和固定连接在刮片与卡环之间的支架组成，所述连接杆的下端设有外螺纹，所述卡环的内侧设有与外螺纹相配合的内螺纹，该卡环安装在连接杆下端后并通过螺帽与连接杆固定。
所述罐体由顶部开口的桶体，和位于桶体开口处用于密封该开口的桶盖组成，所述桶体和桶盖通过螺栓固定连接。
所述罐体顶部设有用于排气和进气的气体阀门。
所述罐体底部设有排污阀。
本发明的有益效果是：本发明所述的电化学循环水处理综合节能装置，结构简单，自动化操作程度高，其内部设有刮刀，可随时清除设备内部所产生的污垢，保障了污水处理的效率。解决化学水处理带来的能耗巨大以及排放更彻底，综合节能20%以上。刮刀通过螺纹与连接杆连接，并通过螺帽进一步固定，方便了刮刀的更换和清洗，提高了污垢的清除效果。该设备不会给冷却水带来二次污染，经过该设备处理的污水可用于绿化浇灌等，减少了污水的排放，降低了污水处理的费用。
