申请日2014.12.03
公开(公告)日2015.04.15
IPC分类号C02F1/66
摘要
本实用新型提供一种用于污水处理的酸碱调节池，包括：调节池本体、酸性加药系统、碱性加药系统、PID控制器、总控制器、PH计、温度计、液位计和搅拌系统;其中，所述调节池本体的上部设置进水口，该进水口安装有格栅;所述调节池本体的下部设置排水口，该排水口通过排水管连接排水泵，在所述排水管上安装有排水控制阀门;具有以下优点：(1)能够对投入的酸碱量进行精确控制，从而提高PH值调节效率，避免药剂过量反复投加，降低了污水处理成本;(2)自动化控制程度高，降低了人力资源;还具有能耗低的优点。

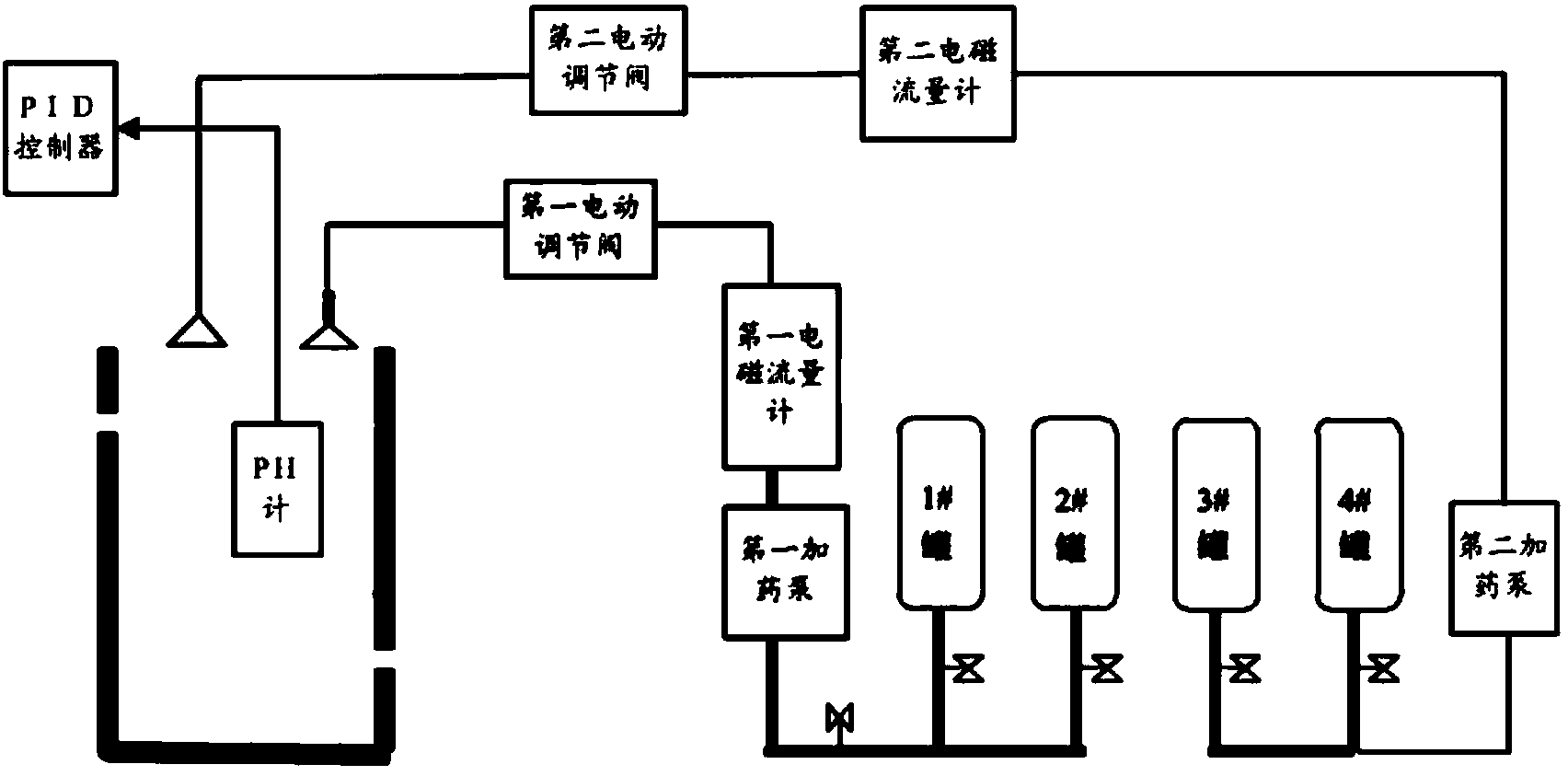

摘要附图
权利要求书
1.一种用于污水处理的酸碱调节池，其特征在于，包括：调节池本体、酸性 加药系统、碱性加药系统、PID控制器、总控制器、PH计、温度计、液位计和搅 拌系统;
其中，所述调节池本体的上部设置进水口，该进水口安装有格栅;所述调 节池本体的下部设置排水口，该排水口通过排水管连接排水泵，在所述排水管 上安装有排水控制阀门;
所述PH计、所述温度计和所述液位计均安装于所述调节池本体的内部;
所述搅拌系统包括机械搅拌系统和曝气系统;
所述酸性加药系统包括第一加药泵、第一电磁流量计和第一电动调节阀; 其中，所述第一加药泵的进药口通过进药管路连接若干个酸性药剂罐，所述第 一加药泵的出药口连接酸性出药管路，在所述酸性出药管路的末端安装酸性出 药口，在所述酸性出药管路的中部安装所述第一电磁流量计和所述第一电动调 节阀;
所述碱性加药系统包括第二加药泵、第二电磁流量计和第二电动调节阀; 其中，所述第二加药泵的进药口通过进药管路连接若干个碱性药剂罐，所述第 二加药泵的出药口连接碱性出药管路，在所述碱性出药管路的末端安装碱性出 药口，在所述碱性出药管路的中部安装所述第二电磁流量计和所述第二电动调 节阀;
所述PID控制器的输入端连接所述PH计、所述第一电磁流量计和所述第二电 磁流量计;所述PID控制器的输出端分别连接所述酸性加药系统的第一电动调节 阀和所述碱性加药系统的第二电动调节阀;
所述总控制器分别与所述PID控制器、所述温度计、所述液位计和所述排水 控制阀门连接。
2.根据权利要求1所述的用于污水处理的酸碱调节池，其特征在于，所述曝气 系统包括风机、连通管和至少一个曝气管;所述连通管与所述风机的出风口连 通，在所述连通管上开设多个接口，每个所述曝气管的一端与所述接口连通; 各个所述曝气管呈环形排列，且均从所述调节池本体的顶部伸入到所述调节池 本体底部。
3.根据权利要求1所述的用于污水处理的酸碱调节池，其特征在于，所述总 控制器还连接有声音报警器或光报警器。
4.根据权利要求1所述的用于污水处理的酸碱调节池，其特征在于，所述总 控制器所采用的供电电源为太阳能和风能联合发电电源。
5.根据权利要求1所述的用于污水处理的酸碱调节池，其特征在于，所述调 节池本体为半密封池体。
说明书
用于污水处理的酸碱调节池
技术领域
本实用新型属于水处理技术领域，具体涉及一种用于污水处理的酸碱调节池。
背景技术
随着工业的不断发展和城市人口数量的急剧增加，环境保护问题日益成为 影响和制约人类社会发展的原因之一，大量工业和生活污水的处理问题受到越 来越广泛的重视。
在污水处理过程中，污水处理的酸碱调节池主要用于对污水的酸碱度进行调节， 以满足后续物理化学处理需要或生物处理需要。现有污水处理的酸碱调节池，主要采用 人工投药方式，具有效率低的问题。
实用新型内容
针对现有技术存在的缺陷，本实用新型提供一种用于污水处理的酸碱调节池， 实现全自动投药，有效提高污水酸碱处理效率。
本实用新型采用的技术方案如下：
本实用新型提供一种用于污水处理的酸碱调节池，包括：调节池本体、酸性加 药系统、碱性加药系统、PID控制器、总控制器、PH计、温度计、液位计和搅拌 系统;
其中，所述调节池本体的上部设置进水口，该进水口安装有格栅;所述调 节池本体的下部设置排水口，该排水口通过排水管连接排水泵，在所述排水管 上安装有排水控制阀门;
所述PH计、所述温度计和所述液位计均安装于所述调节池本体的内部;
所述搅拌系统包括机械搅拌系统和曝气系统;
所述酸性加药系统包括第一加药泵、第一电磁流量计和第一电动调节阀; 其中，所述第一加药泵的进药口通过进药管路连接若干个酸性药剂罐，所述第 一加药泵的出药口连接酸性出药管路，在所述酸性出药管路的末端安装酸性出 药口，在所述酸性出药管路的中部安装所述第一电磁流量计和所述第一电动调 节阀;
所述碱性加药系统包括第二加药泵、第二电磁流量计和第二电动调节阀; 其中，所述第二加药泵的进药口通过进药管路连接若干个碱性药剂罐，所述第 二加药泵的出药口连接碱性出药管路，在所述碱性出药管路的末端安装碱性出 药口，在所述碱性出药管路的中部安装所述第二电磁流量计和所述第二电动调 节阀;
所述PID控制器的输入端连接所述PH计、所述第一电磁流量计和所述第二电 磁流量计;所述PID控制器的输出端分别连接所述酸性加药系统的第一电动调节 阀和所述碱性加药系统的第二电动调节阀;
所述总控制器分别与所述PID控制器、所述温度计、所述液位计和所述排水 控制阀门连接。
优选的，所述曝气系统包括风机、连通管和至少一个曝气管;所述连通管 与所述风机的出风口连通，在所述连通管上开设多个接口，每个所述曝气管的 一端与所述接口连通;各个所述曝气管呈环形排列，且均从所述调节池本体的 顶部伸入到所述调节池本体底部。
优选的，所述总控制器还连接有声音报警器或光报警器。
优选的，所述总控制器所采用的供电电源为太阳能和风能联合发电电源。
优选的，所述调节池本体为半密封池体。
本实用新型提供的用于污水处理的酸碱调节池具有以下优点：
(1)能够对投入的酸碱量进行精确控制，从而提高PH值调节效率，避免药 剂过量反复投加，降低了污水处理成本;
(2)自动化控制程度高，降低了人力资源;还具有能耗低的优点。
