申请日2014.12.03
公开(公告)日2015.04.08
IPC分类号E03C1/298; E03C1/122
摘要
本实用新型公开了一种污水处理设备，特别公开了一种家用水渣分离污水管。该一种家用水渣分离污水管，污水管上端连接装有污水管管头，污水管管头上设有污水管管头防漏扣与污水管管头锁紧扣，污水管管头下端设有残渣分离管;残渣分离管一端设有通污口转轴，通污口转轴连接通污口盖板，通污口盖板下端设有通污口盖板磁铁;残渣分离管另一端设有排污口转轴，排污口转轴上连接装有排污口挡板，排污口挡板下端设有排污口挡板磁铁;所述污水管上还装有防臭盖板。其有益效果是：颠覆了传统的管道拦截网设置，充分运用了水流的特性使得管道保持自清洁状态，有效的避免了大块污物进入下水管管道的现象发生，易清洁，易处理，给人们的生活带来极大的便利。

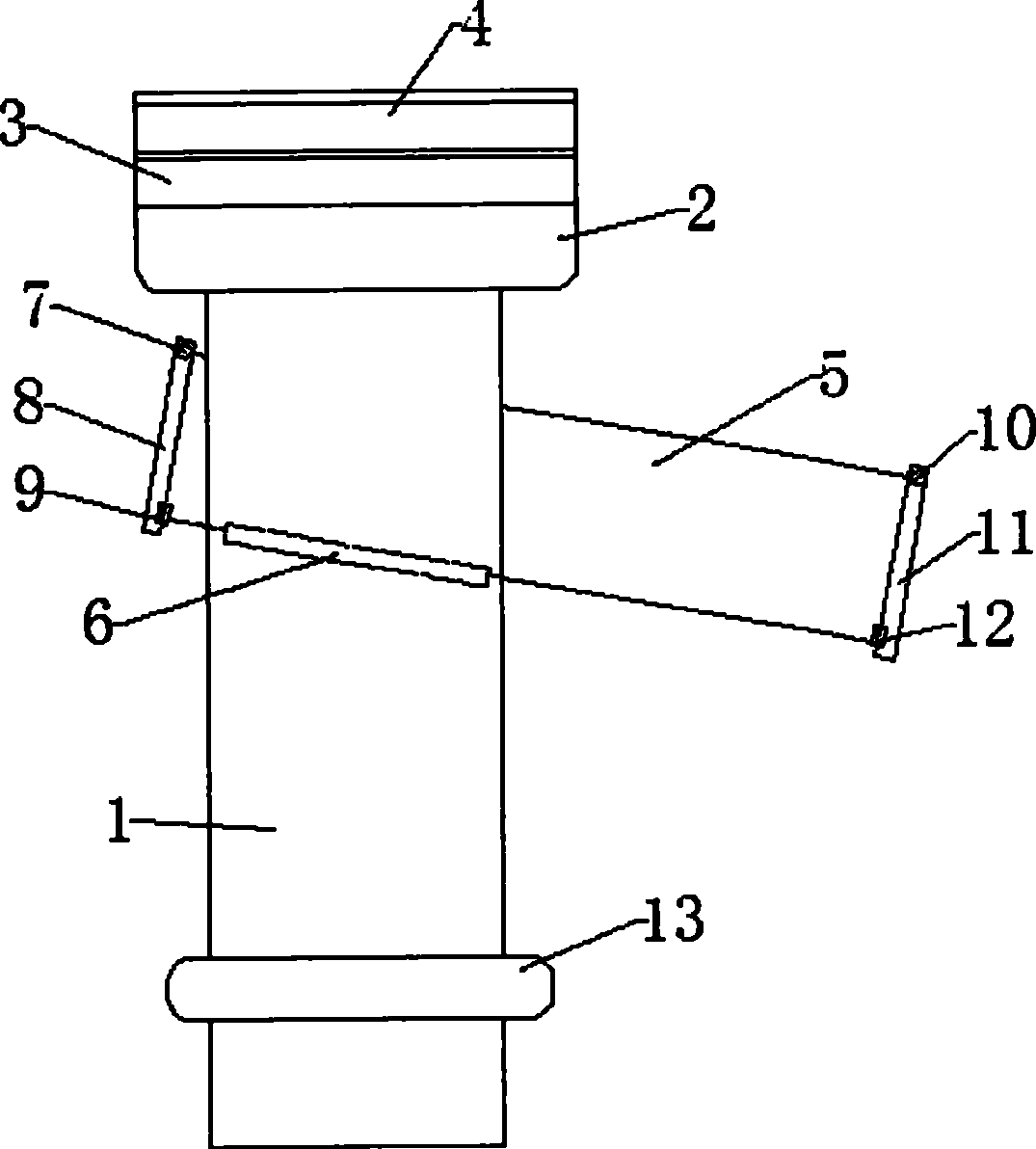

摘要附图
权利要求书
1.一种家用水渣分离污水管，包括污水管，残渣分离篦，污水 管管头，其特征是：污水管上端连接装有污水管管头，污水管管头上 设有污水管管头防漏扣与污水管管头锁紧扣，污水管管头下端设有残 渣分离管;残渣分离管一端设有通污口转轴，通污口转轴连接通污口 盖板，通污口盖板下端设有通污口盖板磁铁;残渣分离管另一端设有 排污口转轴，排污口转轴上连接装有排污口挡板，排污口挡板下端设 有排污口挡板磁铁;所述污水管上还装有防臭盖板。
2.根据权利要求1所述的一种家用水渣分离污水管，其特征是： 所述残渣分离管斜穿过污水管，残渣分离管与污水管的斜面夹角角度 为100度，通污口盖板磁铁与排污口挡板磁铁分别安装在通污口盖板 与排污口挡板和残渣分离管上，通污口盖板、排污口挡板与残渣分离 管分别通过通污口盖板磁铁与排污口挡板磁铁的磁力吸引闭合。
3.根据权利要求1所述的一种家用水渣分离污水管，其特征是： 所述污水管与污水管管头为可拆卸结构，污水管通过污水管管头锁紧 扣与污水管管头连接;污水管与残渣分离管通过模具注塑一体制成。
说明书
一种家用水渣分离污水管
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种家用水渣分离 污水管。
背景技术
现有技术中的家用污水管都是在入口处设置拦截网，从而造成 污水在水池内累积堵塞无法清理，如遇严重堵塞，在清理过程中，较 大的污物仍会通过污水管流出，堵塞污水管管道，进入污水管道的污 物极难处理，需专业的疏通工具或设备才能进行彻底的清除，给人们 的日常生活带来极大的不便。
实用新型内容
本实用新型为了弥补现有技术的缺陷，提供了一种可以方便人们 们使用的一种家用水渣分离污水管。
本实用新型是通过如下技术方案实现的：
一种家用水渣分离污水管，包括污水管，残渣分离篦，污水管管 头，污水管上端连接装有污水管管头，污水管管头上设有污水管管头 防漏扣与污水管管头锁紧扣，污水管管头下端设有残渣分离管;残渣 分离管一端设有通污口转轴，通污口转轴连接通污口盖板，通污口盖 板下端设有通污口盖板磁铁;残渣分离管另一端设有排污口转轴，排 污口转轴上连接装有排污口挡板，排污口挡板下端设有排污口挡板磁 铁;所述污水管上还装有防臭盖板。
具体的，所述残渣分离管斜穿过污水管，残渣分离管与污水管的 斜面夹角角度为100度，通污口盖板磁铁与排污口挡板磁铁分别安装 在通污口盖板与排污口挡板和残渣分离管上，通污口盖板、排污口挡 板与残渣分离管分别通过通污口盖板磁铁与排污口挡板磁铁的磁力 吸引闭合。
具体的，所述污水管与污水管管头为可拆卸结构，污水管通过污 水管管头锁紧扣与污水管管头连接;污水管与残渣分离管通过模具注 塑一体制成。
本实用新型的有益效果是：颠覆了传统的管道拦截网设置，充分 运用了水流的特性使得管道保持自清洁状态，有效的避免了大块污物 进入下水管管道的现象发生，易清洁，易处理，给人们的生活带来极 大的便利。
