申请日2014.12.03
公开(公告)日2015.04.08
IPC分类号C02F103/32; C02F3/34
摘要
本实用新型公开了一种地瓜干加工废水微生物除臭装置。由大水池、中水池和小水池构成，大水池前端设有进水口，小水池末端设有出水口，大水池与中水池之间的隔墙和中水池与小水池之间的隔墙上部分别设有通孔，本实用新型的主要特点是，进水口设有过滤网，靠近进水口的大水池的上方设有微生物除臭剂喂料罐，靠近出水口的小水池的上方设有水泵。地瓜干加工废水经过过滤网过滤后进入大水池;将罐体内的微生物除臭剂定期加入大水池;启动水泵，将小水池富含有益微生物的水体源源不断地泵回大水池进水口处，即可实现地瓜干加工废水从源头上的快速、持续除臭。本实用新型还具有制备和使用简单、成本低廉的优点。

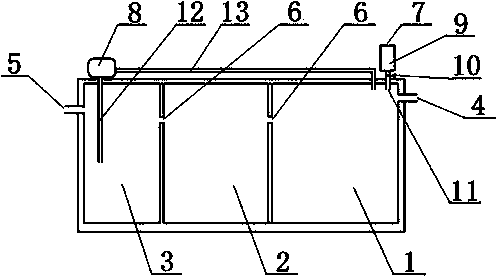

摘要附图
权利要求书
1.一种地瓜干加工废水微生物除臭装置，由大水池(1)、中水池(2)和小水池(3)构成，大水池(1)前端设有进水口(4)，小水池(3)末端设有出水口(5)，大水池(1)与中水池(2)之间的隔墙和中水池(2)与小水池(3)之间的隔墙上部分别设有通孔(6)，其特征在于，所述进水口(4)设有过滤网，靠近进水口(4)的大水池(1)的上方设有微生物除臭剂喂料罐(7)，靠近出水口(5)的小水池(3)的上方设有水泵(8)。
2.根据权利要求1所述的一种地瓜干加工废水微生物除臭装置，其特征是：微生物除臭剂喂料罐(7)罐体内设有微生物除臭剂(9)，罐体下端设有与大水池(1)相通的带闸阀(10)的喂料口(11)。
3.根据权利要求1所述的一种地瓜干加工废水微生物除臭装置，其特征是：水泵(8)一端设有插入小水池(3)水体的吸水管(12)，另一端设有与大水池(1)相通的回水管(13)。
说明书
一种地瓜干加工废水微生物除臭装置
技术领域
本实用新型涉及环保设备技术领域，尤其是一种地瓜干加工废水微生物除臭装置。也适用于其它食品加工废水的微生物除臭。
背景技术
地瓜干在加工过程中会产生大量的废水。由于地瓜干加工废水中含有大量的淀粉、果胶、蛋白质等有机物质，在腐败微生物的作用下产生大量的SO2、H2S、NH4和CH4等恶臭、有害的气体，严重影响着厂区和周边的环境。这个问题，在地瓜干加工集中区已成为一大公害。
实用新型内容
本实用新型的目的是提供一种能从源头上快速消除恶臭、保持长期有效且制备和使用简单、成本低廉的一种地瓜干加工废水微生物除臭装置。
本实用新型的技术方案是：一种地瓜干加工废水微生物除臭装置，由大水池、中水池和小水池构成，大水池前端设有进水口，小水池末端设有出水口，大水池与中水池之间的隔墙和中水池与小水池之间的隔墙上部分别设有通孔，本实用新型的主要特点是，所述进水口设有过滤网，靠近进水口的大水池的上方设有微生物除臭剂喂料罐，靠近出水口的小水池的上方设有水泵。
所述的微生物除臭剂喂料罐罐体内设有微生物除臭剂，罐体下端设有与大水池相通的带闸阀的喂料口。
所述的水泵一端设有插入小水池水体的吸水管，另一端设有与大水池相通的回水管。
进水口的过滤网可将地瓜干废水中的固形物过滤干净，减轻本实用新型的除臭压力。
微生物除臭剂喂料罐设置在靠近进水口的大水池的上方，并将罐体内的微生物除臭剂定期加入大水池，有利于实现地瓜干加工废水从源头上的快速除臭。
水泵设置在靠近出水口的小水池的上方，并通过吸水管和回水管将小水池富含有益微生物的水体源源不断地泵回大水池进水口处，有利于实现地瓜干加工废水从源头上的持续除臭，节省微生物除臭剂用量。
本实用新型能从源头上快速消除地瓜干加工废水产生的恶臭，随着有益微生物的不断繁殖，保持除臭长期有效，且制备和使用简单、成本低廉。
