申请日2015.01.07
公开(公告)日2015.08.12
IPC分类号C02F103/22; C02F9/04
摘要
本实用新型属于废水回收利用技术领域，特别是涉及一种鸡屠宰生产线废水回收再利用装置。包括预处理水系统和膜处理系统，其中预处理系统包括污水池、过滤墙、石英砂、清水池、反冲装置出水管和出气管、潜水泵、气泵，电源开关，其中膜处理系统包括水管、水泵、净水机，其中过滤墙底部设有透水洞，净水机内设过滤膜，外设中水管和净水管。通过预处理水系统和膜处理系统将鸡屠宰生产线所使用过的污水进行两次过滤，回收的净水可用于鸡屠宰场清洗使用，没被净水机膜过滤的水为中水流入中水池中后，放入生石灰进行刹菌处理后，可用于鸡屠宰场生产线清洗地面和园区绿化使用，既减轻污水处理厂的工作量，又降低了公司的运营成本，经济实用。
权利要求书
1.一种鸡屠宰生产线废水回收再利用装置，其特征在于：包括预处理水系统和膜处理系统，其中预处理系统包括污水池、过滤墙、石英砂、清水池、反冲装置出水管和出气管、潜水泵、气泵，电源开关，其中膜处理系统包括水管、水泵、净水机;所述的过滤墙底部设有透水洞;所述的净水机内设过滤膜，外设中水管和净水管;预处理水系统的污水池与清水池之间有一过滤墙、过滤墙底部的透水洞可贯通污水池与清水池之间，有上粗逐渐下细的三层石英砂放置在过滤墙底部两侧并盖住和高出透水洞位置;所述反冲装置的出水管和出气管的末端连接在一起呈一个管头从清水池透水洞一端进入、又从污水池透水洞中透出至石英砂中，反冲装置的出水管和出气管的另一端分别与潜水泵和气泵相连接，反冲水装置的潜水泵放置在清水池水中，气泵安装在清水池外，潜水泵与气泵由池外同一电源开关控制;所述的膜处理系统的水管一端与清水池连接，另一端与水泵连接，水泵通过水管与净水机相连，所述水泵由池外电源开关控制。
说明书
一种鸡屠宰生产线废水回收再利用装置
技术领域
本实用新型属于废水回收利用技术领域，特别是涉及一种鸡屠宰生产线废水回收再利用装置。
背景技术
随着社会的进步和机械化程度的提高，食用鸡的养殖和屠宰不再是一家一户的小作坊形式，而是大型养殖场和机械化屠宰生产线，其中屠宰生产线需要使用大量的水进行清洗作业，现今大部分的鸡屠宰生产线所使用过的水都会被排出鸡场外而造成浪费，也有人将排出屠宰场的水用于浇灌植物，但如果不是植物生长季节，就只好将屠宰场使用过的废水排出场外渗入地下，其排出的水中有杂质污物而发出恶臭，影响周边环境及居民的正常生活。
发明内容
本实用新型是根据已有技术的不足和缺陷而提出一种鸡屠宰生产线废水回收再利用装置。
本实用新型所采用的技术解决方案是：鸡屠宰生产线废水回收再利用装置由预处理水系统和膜处理系统构成，其中预处理系统包括污水池、过滤墙、石英砂、清水池、反冲装置出水管和出气管、潜水泵、气泵，电源开关，其中膜处理系统包括水管、水泵、净水机。
所述的过滤墙底部设有透水洞。
所述的净水机内设过滤膜，外设中水管和净水管。

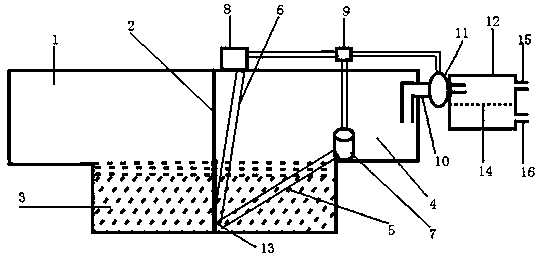

其中所述的预处理水系统的污水池与清水池之间有一过滤墙、过滤墙底部的透水洞可贯通污水池与清水池之间，有上粗逐渐下细的三层石英砂放置在过滤墙底部两侧并盖住和高出透水洞位置;所述反冲装置的出水管和出气管的末端连接在一起呈一个管头从清水池透水洞一端进入、又从污水池透水洞中透出至石英砂中，反冲装置的出水管和出气管的另一端分别与潜水泵和气泵相连接，反冲水装置的潜水泵放置在清水池水中，气泵安装在清水池外，潜水泵与气泵由池外同一电源开关控制;所述的膜处理系统的水管一端与清水池连接，另一端与水泵连接，水泵通过水管与净水机相连，所述水泵由池外电源开关控制。
本实用新型一种鸡屠宰生产线废水回收再利用装置，所具有的有益效果为：通过预处理水系统和膜处理系统将鸡屠宰生产线所使用过的污水进行两次过滤，回收的净水可用于鸡屠宰场清洗使用，没被净水机膜过滤的水为中水流入中水池中后，放入生石灰进行刹菌处理后，可用于鸡屠宰场生产线清洗地面和园区绿化使用，既减轻污水处理厂的工作量，有降低了公司的运营成本，经济实用。
