申请日2015.01.07
公开(公告)日2015.05.27
IPC分类号C02F103/34; C02F1/66
摘要
中间体废水再利用装置。酸性废水储罐和碱性废水储罐底部分别通过管道连接一个计量泵，每个计量泵出口分别通过管道连接静态混合器进口，静态混合器上连接有压力表，静态混合器出口连接管式反应器，管式反应器为一段通过弯头连接来回折返的管道，管式反应器的尾部和来回折返管路上分别连接若干闸阀和背压阀。通过充分利用酸性废水和碱性废水的有效成分，通过静态混合器和管式反应器进行充分混合，冷却生产次生产品，解决了中间体废水资源浪费，污染环境的问题，同时装置无需搅拌，能耗低，可根据废水性质调节混合反应时间、废水的混合比例和反应所需的压力条件，适应性广泛。
权利要求书

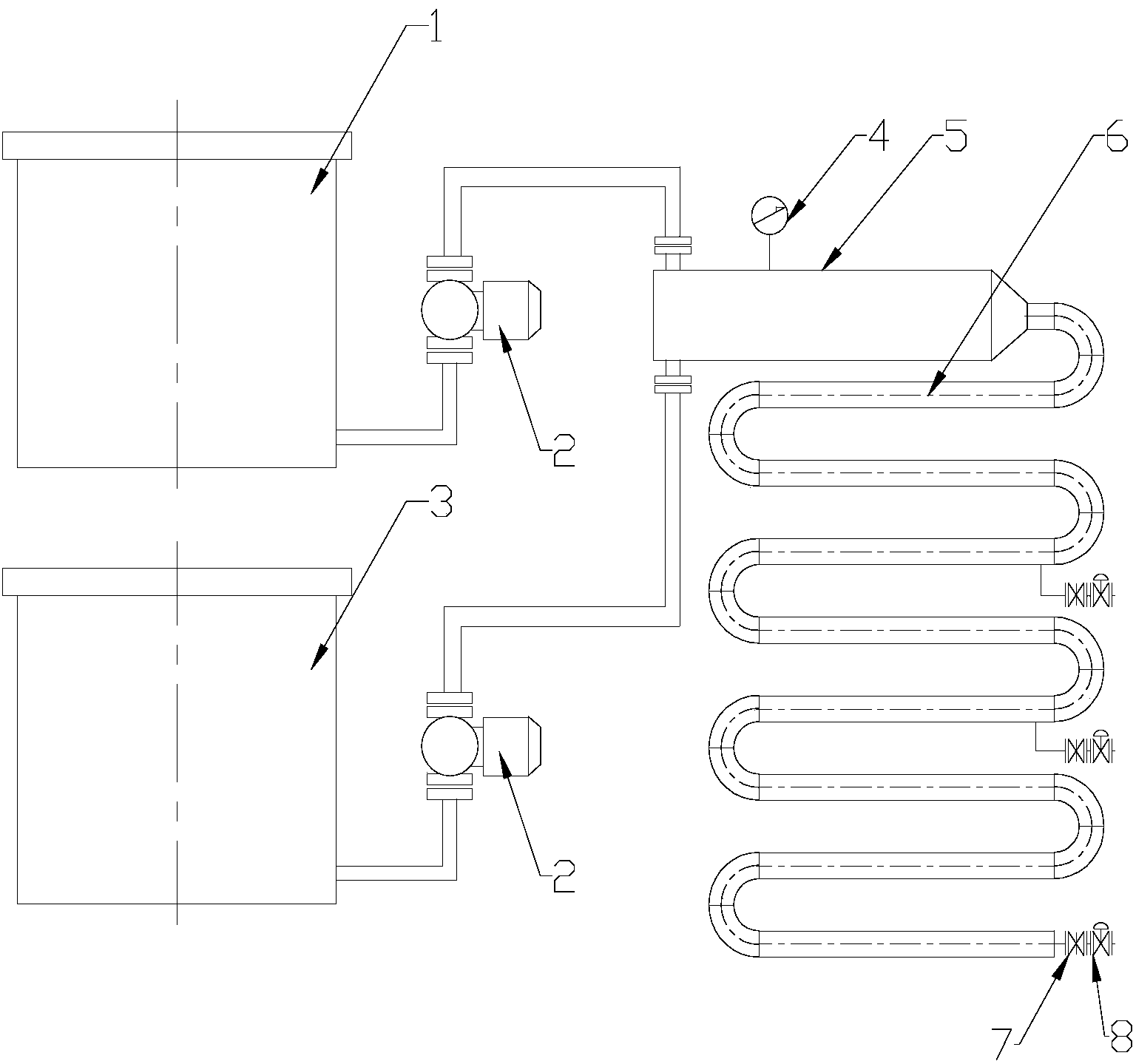

1.一种中间体废水再利用装置，包括酸性废水储罐(1)和碱性废 水储罐(3)，其特征在于：酸性废水储罐(1)和碱性废水储罐(3)底部 分别通过管道连接一个计量泵(2)，每个计量泵(2)出口分别通过管道 连接静态混合器(5)进口，静态混合器(5)上连接有压力表(4)，静态 混合器(5)出口连接管式反应器(6)，管式反应器(6)为一段通过弯头 连接来回折返的管道，管式反应器(6)的尾部和来回折返管路上分别 连接若干闸阀(7)和背压阀(8)。
说明书
中间体废水再利用装置
技术领域：
本实用新型涉及化工生产设备，用于废水回收再利用的一种中间 体废水再利用装置。
背景技术：
在现有化工生产技术中，中间体常常产生一些废水，这些废水本 身含有一些化合物，有的呈酸性，有的呈碱性，直接处理既不经济也 造成资源的浪费和环境污染。
实用新型内容：
为了解决现有中间体废水所带来的污染环境，浪费资源的问题， 本实用新型提出中间体废水再利用装置，用两种不同的中间体废水进 行酸碱反应生产次生产品，从而解决上述问题。
本实用新型的技术方案是：中间体废水再利用装置，包括酸性废 水储罐和碱性废水储罐，酸性废水储罐和碱性废水储罐底部分别通过 管道连接一个计量泵，每个计量泵出口分别通过管道连接静态混合器 进口，静态混合器上连接有压力表，静态混合器出口连接管式反应器， 管式反应器为一段通过弯头连接来回折返的管道，管式反应器的尾部 和来回折返管路上分别连接若干闸阀和背压阀。
本实用新型具有如下有益效果：通过充分利用酸性废水和碱性废 水的有效成分，通过静态混合器和管式反应器进行充分混合，冷却生 产次生产品，解决了中间体废水资源浪费，污染环境的问题，同时装 置无需搅拌，能耗低，可根据废水性质调节混合反应时间、废水的混 合比例和反应所需的压力条件，适应性广泛。
